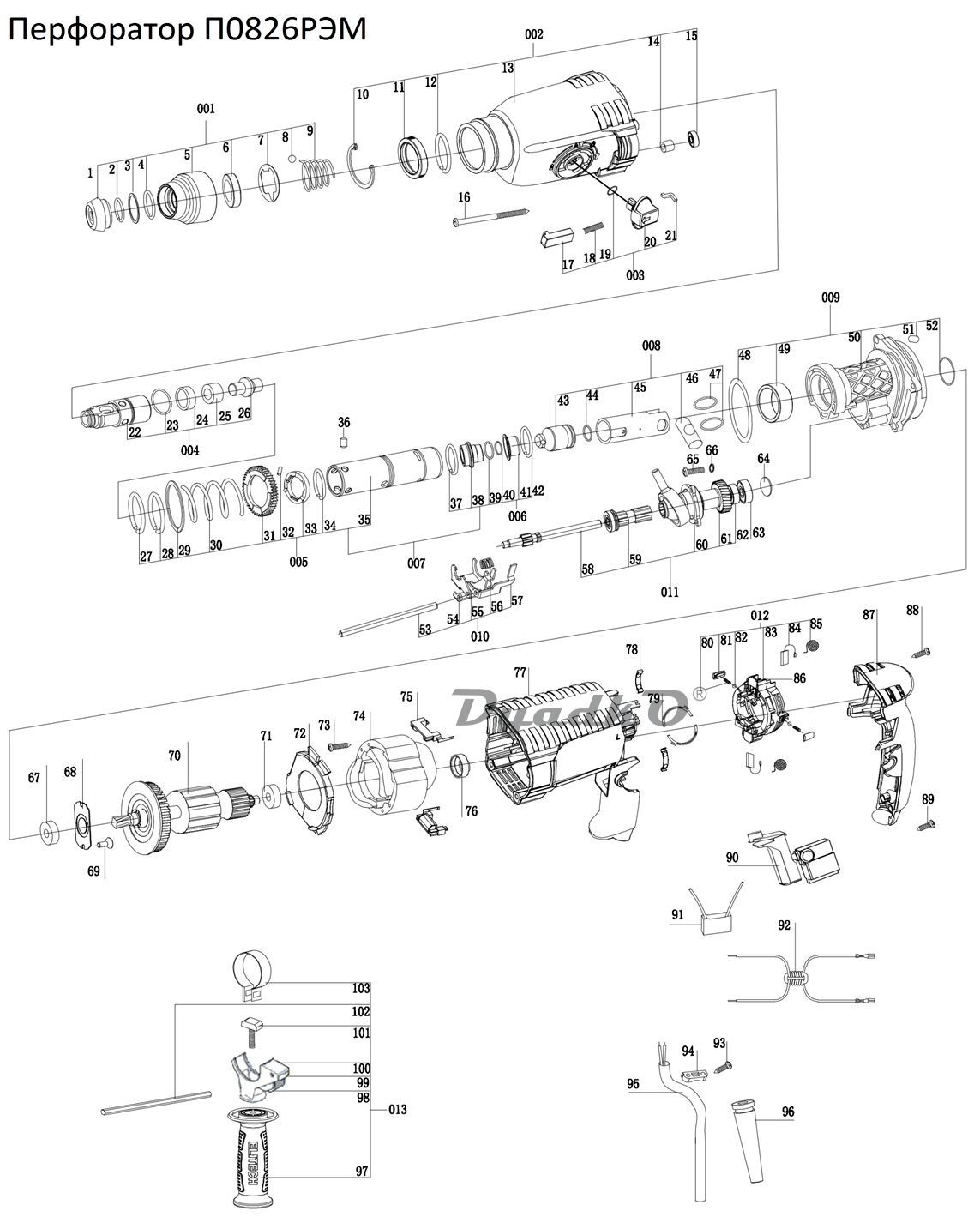

Схема ELITECH П 0826РЭМ П0826РЭМ

1 Колпачок защитный
001 Втулка защиты в сборе
2 Кольцо
002 Корпус редуктора в сборе
003 Переключатель режимов в сборе
3 Кольцо стопорное
4 Кольцо стопорное
004 Ствол в сборе старый (ударник L43.3)
004 Ствол в сборе новый (Ударник L41.2)
5 Кожух
005 Втулка храповика в сборе
6 Кольцо ствола
006 Втулка направляющая в сборе
7 Шайба
007 Цилиндр в сборе
8 Шарик патрона стальной
008 Поршень в сборе
9 Пружина
009 Фланец промежуточный в сборе
10 Кольцо стопорное
010 Вилки переключения в сборе
11 Сальник
011 Вал зубчатый в сборе
12 Кольцо стопорное
012 Щеткодержатель в сборе
013 Ручка вспомогательная в сборе
13 Корпус
14 Подшипник игольчатый
15 Подшипник открытый
16 Шуруп
17 Кнопка
18 Пружина
19 Уплотнитель
20 Ручка
21 Рычаг
22 Ствол
23 Кольцо
24 Сальник
25 Втулка
26 Ударник старый L43.3
26 Ударник новый L41.2
27 Кольцо стопорное
28 Кольцо стопорное
29 Шайба
30 Пружина
31 Шестерня
32 Штифт
33 Диск сцепления
34 Кольцо
35 Цилиндр
36 Штырь
37 Кольцо стопорное
38 Обойма
39 Кольцо уплотнительное
40 Кольцо
41 Обойма
42 Кольцо
43 Поршень
44 Кольцо
45 Гильза
46 Шток
47 Кольцо
48 Кольцо
49 Втулка
50 Основание
51 Фетр
52 Кольцо резиновое
53 Вал
54 Рычаг 1
55 Рычаг
56 Пружина
57 Рычаг 2
58 Вал зубчатый
59 Муфта сцепления
60 Подшипник колебания
61 Шестерня
62 Подшипник 607Z
63 Подшипник
64 Шайба
65 Винт М4х12
66 Шайба стопорная
67 Подшипник 609 RS
68 Фланец
69 Винт
70 Ротор
71 Подшипник 607Z
72 Дефлектор
73 Саморез 4х15
74 Статор
75 Соединитель
76 Защита подшипника
77 Корпус
78 Пластина
79 Контакт
80 Пружина
81 Кнопка
82 Шарик
83 Держатель щеток
84 Щетки графитовые 2шт
85 Пружина
86 Корпус
87 Крышка
88 Саморез 4,2Х32
89 Шуруп
90 Выключатель
91 Конденсатор 0.33мкФ, 275В, пров. 50мм.
92 Дроссель
93 Шуруп
94 Фиксатор кабеля
95 Кабель 2х1мм2 L3000
96 Защита кабеля
97 Ручка
98 Основание
99 Пружина сжатия
100 Держатель фиксатора
101 Болт
102 Ограничитель глубины
103 Скоба
