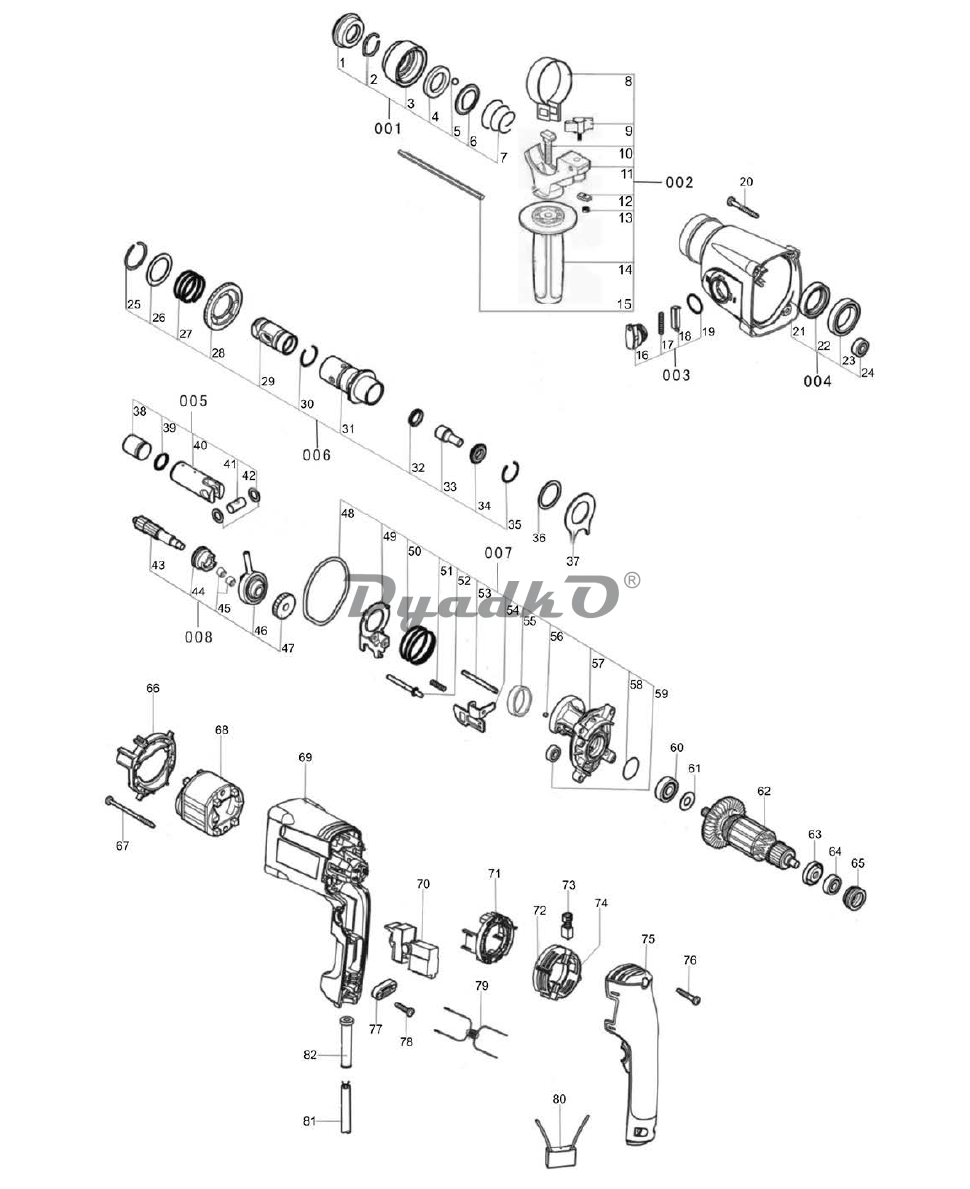

Схема ИНТЕРСКОЛ П-18/450ЭР П-18/450ЭР (66.хххххх) 2015г.

1 Колпачок защитный
1 Муфта в сборе Поз.1…7
2 Ручка боковая в сборе Поз.8…15
2 Кольцо пружинное Ø19х2
3 Переключатель режимов в сборе Поз.16…19
3 Втулка нажимная
4 Шайба Ø21x31,5x4
4 Корпус редуктора в сборе Поз.21…24
5 Шарик Ø7,14
5 Поршень в сборе Поз.38…42
6 Ствол с ударным механизмом в сборе Поз.25…37
6 Шайба специальная
7 Промщит в сборе Поз.48…59
7 Пружина
8 Подшипник качающийся в сборе Поз.43…47
8 Хомут
9 Винт барашковый М6
10 Винт специальный М8
11 Держатель
12 Прижим
13 Гайка М8
14 Ручка
15 Ограничитель глубины сверления
16 Ручка переключателя
17 Пружина
18 Кнопка
19 Кольцо резиновое Ø11х2.5
20 Винт 4×35
21 Корпус редуктора
22 Манжета
23 Подшипник шариковый 6805Z (25x37x7)
24 Подшипник шариковый 606Z (6x17x6)
25 Кольцо пружинное Ø25
26 Шайба специальная
27 Пружина
28 Колесо зубчатое Z=46
29 Букса
30,35 Кольцо запорное Ø21х1,5
31 Ствол
32 Кольцо уплотнительное
33 Проммасса
34 Втулка упорная
36 Шайба
37 Вилка
38 Боёк
39 Кольцо резиновое
40 Поршень
41 Палец
42 Кольцо ограничительное
43 Вал-шестерня Z=10
44 Полумуфта кулачковая
45 Подшипник роликовый HK0808 (8х12х8)
46 Подшипник качающийся
47 Колесо зубчатое Z=23
48 Кольцо резиновое
49 Скоба переключения режимов
50 Пружина
51 Пружина
52 Ось
53 Ось
54 Планка переключателя
55 Втулка
56 Сальник
57 Промщит
58 Кольцо резиновое
59 Подшипник шариковый 606Z (6x17x6)
60 Подшипник шариковый 609RS (9х24х7)
61 Шайба 9x18,5x0,7
62 Якорь с вентилятором Z=6
63 Шайба изоляционная
64 Подшипник шариковый 607Z (7х19х6)
65 Втулка демпфирующая
66 Диафрагма
67 Винт 4x50
68 Статор
69 Корпус двигателя
70 Выключатель KEDU 071104 EN61058 4(4)A 250V ~5E4
71 Колодка контактная
72 Упор переключателя реверса
73 Щетка электрическая
74 Узел щеточный в сборе
75 Ручка-накладка
76 Винт 4х20
77 Планка фиксации кабеля
78 Винт 4х16
79 Дроссель 2х7витков
80 Конденсатор TNS-2 0,33mF KX2 40/085/21/C250V
81 Шнур питания с вилкой HO7RN-F 2х1мм² L=4м
82 Трубка защитная шнура
Электропривод в сборе Поз.60…65,68,70
