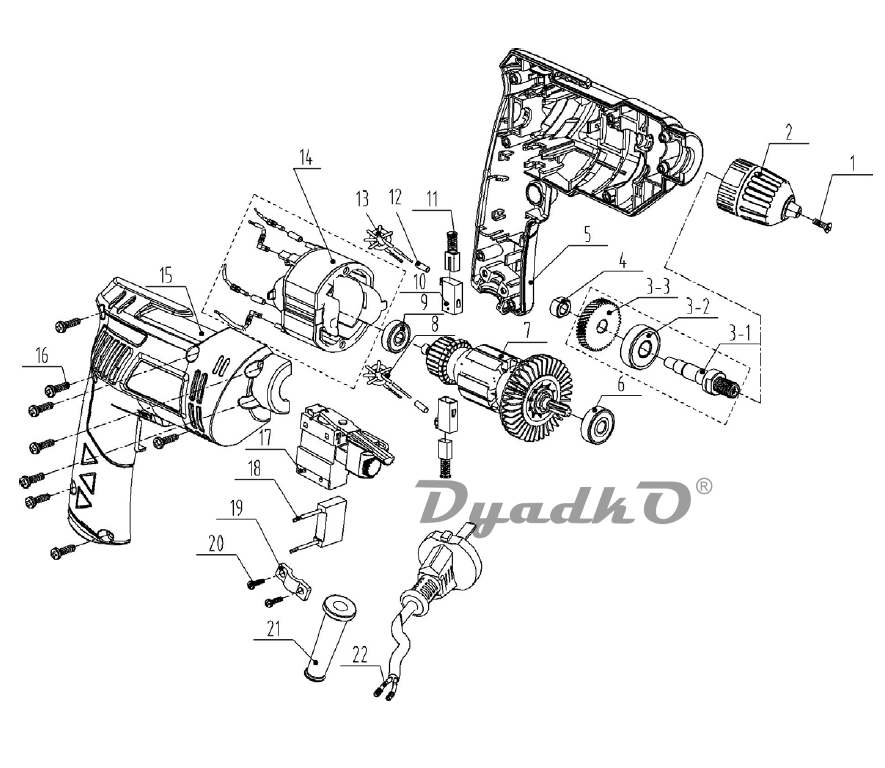

Схема (деталировка) дрели ИНТЕРСКОЛ Д-10/300ЭР (БЗП) Д-10/300ЭР (БЗП) (478.хххххх). Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Винт фиксирующий М5Lх18
2	Патрон сверлильный Ø0,8…10 (3/8”-24UNF)
3-3	Колесо зубчатое Z=39
3	Шпиндель в сборе Поз. 3-1,3-2,3-3
3-1	Шпиндель
3-2	Подшипник шариковый 629RS (9х26х8)
4	Подшипник скольжения
5	Корпус
6	Подшипник шариковый 627RS (7х22х7)
7	Якорь с вентилятором Ø34,5х25, Z=6
8	Дроссель
9	Подшипник шариковый 626Z (6х19х6)
10	Щеткодежатель
11	Щётка электрическая 5,5х9х13
12	Трубка термоусадочная
13	Дроссель
14	Статор с выводами в сборе Ø56х25
15	Корпус-накладка
16	Винт 4х16
17	Выключатель в сборе ZLB KR9 8(6)A 250VAC ~5E4JIABEN FA5-3/1BEK 3(3)A 250V-5E4
18	Конденсатор MEX GPF40/085/21/C ,0.22µF
19	Планка фиксации шнура
20	Винт 4х14
21	Трубка защитная
22	Шнур питания с вилкой H05VV-F/2х0,75мм²; L=2м
	Машина в сборе 220В, 50Гц, 300Вт, 0-4000об/мин
