Схема ДЖИЛЕКС Джамбо 70/50 П-50 (4751) Джамбо 70/50 П-50

1 •Винт М5х35 оцинкованный DIN912 внутр. шест., кл 8,8
3 •Дно 70/50 комплектация до 03.2014
4 ••Дно 70/50- Ø20,5 комплектация с 03.2014
5 •Заглушка 1\" транспортная
6 •Колесо рабочее 130х40-12хМ10 комплектация до 03.2014
7 ••Колесо рабочее Ø130х28-Ø12хМ10 комплектация с 03.2014
8 •Кольцо 032-036-25 ГОСТ 9833-73
9 •Кольцо 150-160-46-2-3
10 •Корпус Джамбо 70/50 П - 1/4\"-2
11 •Направляющий аппарат 131х42
12 •Уплотнение торцевое 12-26-20,5 (5) комплектация до 03.2014. Не поставляется
13 ••Уплотнение торцевое 12-20,6-23,5 комплектация с 03.2014
14 •Сопло в сборе 70/50
15 •Манжета армированная 1-12х26х7
16 •Винт М8х25 оцинкованный, с внутренним шестигранником DIN 912 кл.
17 •Гайка M8 оцинкованная
18 •Шайба 8.01.16 ГОСТ 6958-78 (оцинк. увелич.)
19 •Шланг TF 600FC в металлооплетке
20 •Манометр МDА 50/6 – 1/4», аксиальный
21 •Штуцер 5-ти выводной R5V удлиненный
22 •Реле давления РДМ-5
23 •Заглушка пластмассова я 1/4\" (синяя)
24 •Кольцо 010-014-25 ГОСТ 9833-73
25 •Электродвигатель XKJ-110ES 750 Вт
26 ••Крышка вентилятора XKJ-110ES
27 ••Вентилятор XKJ-110ES
28 ••Щит подшипниковый задний XKJ-110ES
29 ••Болт М5х135, оцинкованный
30 ••Шайба Ф5, оцинкованная DIN 125
31 ••Крышка конденсаторной коробки 134х111 мм
32 ••Коробка конденсаторн ая 134х111 мм
33 ••Ротор XKJ-110ES комплектация до 05.2014
34 •••Ротор HJ-750W. комплектация с 05.2014
35 ••Кронштейн XKJ-110ES
36 ••Корпус двигателя с обмоткой XKJ-110ES 0,75 кВт комплектация до 05.2014
37 •••Корпус дв. с обмоткой HJ-750W RAL 5012 комплектация с 05.2014
38 ••Подшипник 6202 ZZ
39 ••Винт самонарезающий Ф4х16, оцинк, линзообразная головка
40 ••Уплотнение конденсаторной коробки 134х111 мм
41 ••Выключатель кнопочный 4 контакта 30х25 250В 15А с подсветкой
42 ••Клеммная колодка 3-х контактная
43 ••Винт М4х8 оцинкованный DIN7985
44 ••Винт М4х10 оцинкованный DIN7985
45 ••Шайба Ф4, оцинкованная DIN 125
46 ••Накидная гайка М18х1,5 пластм.
47 ••Уплотнение гермоввода 17х8-8
48 ••Уплотнение выключателя кнопочного 30х25
49 ••Упор 34х25-М8х4
50 ••Зажим конденсатора 65х65х25
51 ••Электрокабель КГБ 3x2,5-1,5 с вилкой
52 ••Конденсатор 16 мкФ 450В (35x70, L=150)
53 ••Шайба пружинная 27
54 •Гидроаккумулятор 50 ГП
55 ••Винт резьбовыдавливающий Taptite 2000 М8х15,5 с линзовидной голо
56 ••Клапан воздушный гидроаккумулятора в сборе
57 ••Корпус ГА 50 крашенный
58 ••Крышка клапана воздушного гидроаккумулятора
59 ••Мембрана гидроаккуму лятора 50Г
60 ••Фланец со штуцером гидроаккумулятора Ø158-1\" (пласт.) Torx 45 Допускается замена на Фланец со штуцером гидроаккумул ятора Ø 158-1\" (нерж.) М356(278) или Фланец со штуцером гидроаккумул ятора Ø 158-1 М036 (098)
61 ••Шайба М8 (8х20х1)

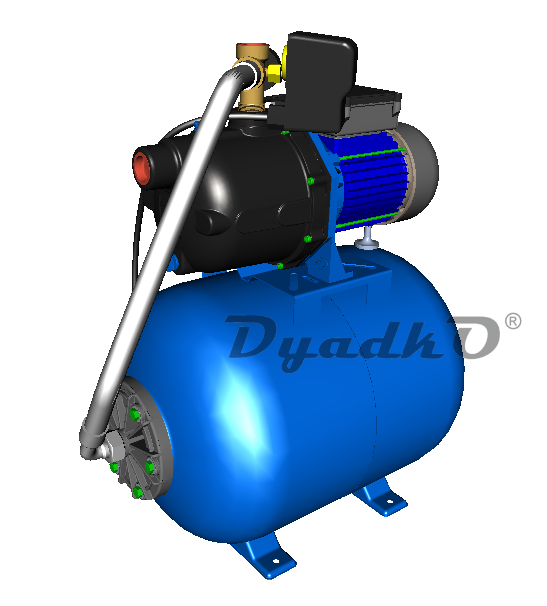

Насос-автомат Джамбо 70/50 П-50
