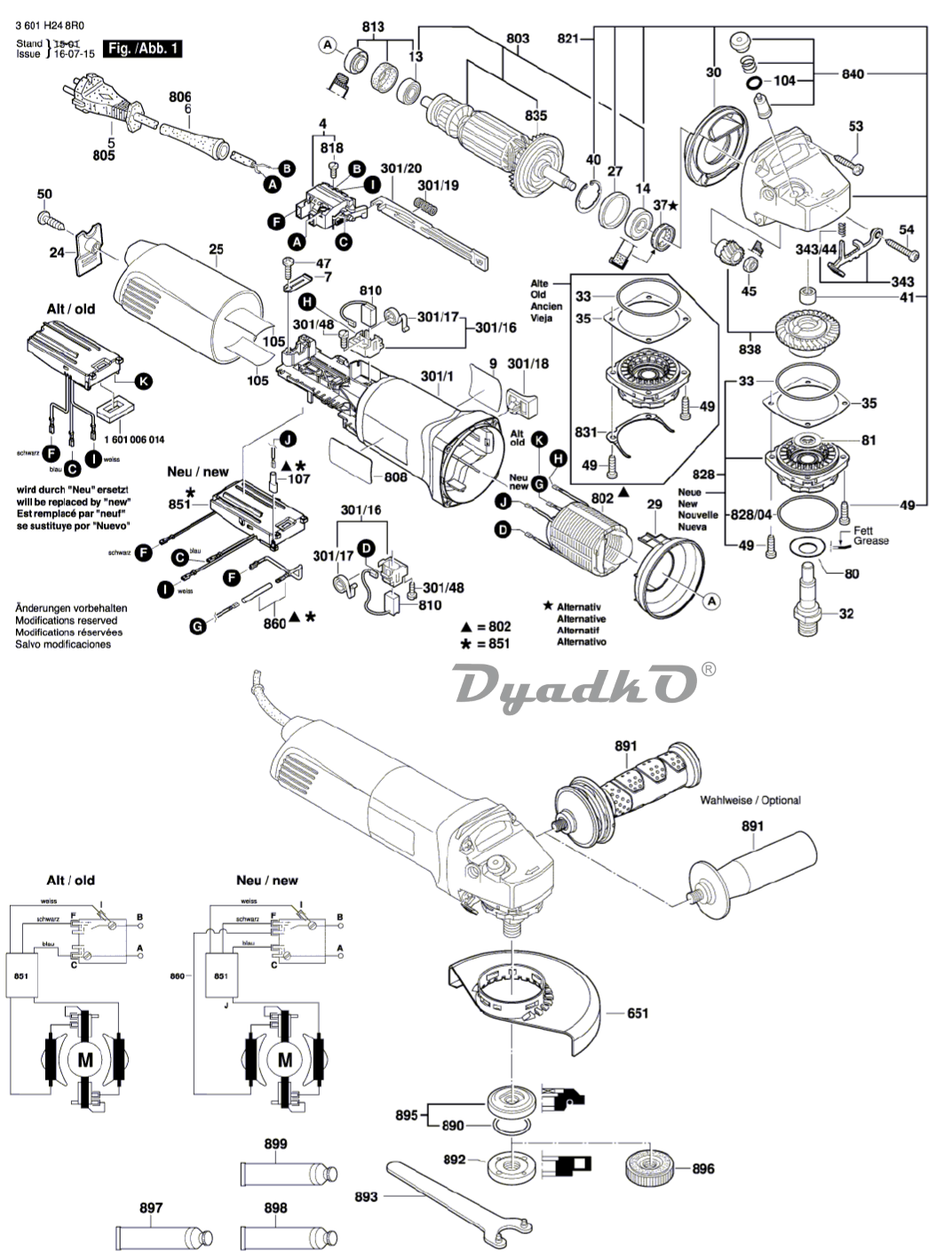

Схема BOSCH GWS 1400 GWS 1400 (3601H248R0)

4 ВЫКЛЮЧАТЕЛЬ
7 Фиксатор кабеля
9 Этикетка фирмы GWS 1400
13 ШАРИКОПОДШИПНИК 7x19x6
14 Шарикоподшипники 8x22x7
24 Кожух СИНИЙ
25 КРЫШКА КОРПУСА ТЕМНО-СИНИЙ
27 кольцо резиновое
29 Кольцо воздуховод
30 Кольцо воздуховод
32 Шпиндель M14, SW17
33 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 46,0x1,1 MM
35 Регулировочное кольцо 0,1 MM ТОЛСТЫЙ
35 Регулировочное кольцо 0,15 MM ТОЛСТЫЙ
35 Регулировочное кольцо 0,2 MM ТОЛСТЫЙ
35 Регулировочное кольцо 0,3 MM ТОЛСТЫЙ
37 Кольцо уплотнительное
40 ПРЕДОХРАНИТЕЛЬНАЯ СКОБА
41 ПОДШИПНИК СКОЛЬЖЕНИЯ
45 ШЕСТИГРАННАЯ ГАЙКА M7, SW10
47 ВИНТ С ГОЛОВКОЙ TORX 4x12
49 Винт M4x16
50 ВИНТ С ГОЛОВКОЙ TORX 4x20
53 ВИНТ С ГОЛОВКОЙ TORX
54 ВИНТ С ГОЛОВКОЙ TORX 4x30
80 УПЛОТНИТЕЛЬНАЯ ШАЙБА
81 Регулировочное кольцо
104 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 4,5x1,0 MM СИНИЙ
105 ИЗОЛИРУЮЩАЯ ПЛАСТИНА
107 ИЗОЛЯТОР
301/1 КОРПУС МОТОРА ТЕМНО-СИНИЙ
301/16 Щёточный держатель
301/17 СПИРАЛЬНАЯ ПРУЖИНА
301/18 РУКОЯТКА ВЫКЛЮЧАТЕЛЯ
301/19 Пружина сжатия
301/20 Толкатель
301/48 ВИНТ С ГОЛОВКОЙ TORX 3x10
343 ФИКСАТОРНЫЙ РЫЧАГ
343/44 Пружина сжатия
651 ЗАЩИТНЫЙ КОЖУХ Ø125 MM
802 статор 220-240V
803 Ротор с вентилятором 230V
805 СЕТЕВОЙ КАБЕЛЬ EU 4,15m 2 x 1,0mm H07 RN-F
806 НАКОНЕЧНИК
808 Этикетка типа
810 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
810 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК 10 x 1 607 014 176
813 КОМПЛЕКТ ДЕТАЛЕЙ
818 Винт DIN 85-AM3x6-CUZN
821 КОРПУС РЕДУКТОРА
828 ОПОРНЫЙ ФЛАНЕЦ
828/04 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 47,0x1,5 MM
831 ПРУЖИННЫЙ ЭЛЕМЕНТ
835 ВЕНТИЛЯТОР
838 РЕДУКТОРНЫЙ УЗЕЛ
840 Кнопка стопора
851 РЕГУЛЯТОР ЧИСЛА ОБОРОТОВ 220-240V
860 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
890 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 20,35x1,78 MM
891 ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА M10, Ø32,5x105 MM
891 ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА M10 ANTI-VIBRATION
892 КРУГЛАЯ ГАЙКА M14
893 Ключ
895 КРЕПЕЖНЫЙ ФЛАНЕЦ Ø22,3xØ42 MM
896 Быстрозажимная гайка M14, SDS-CLIC
897 Тюбик со смазкой 225 ML
898 Тюбик со смазкой 225 ML
899 МАСЛО 1000 ML
