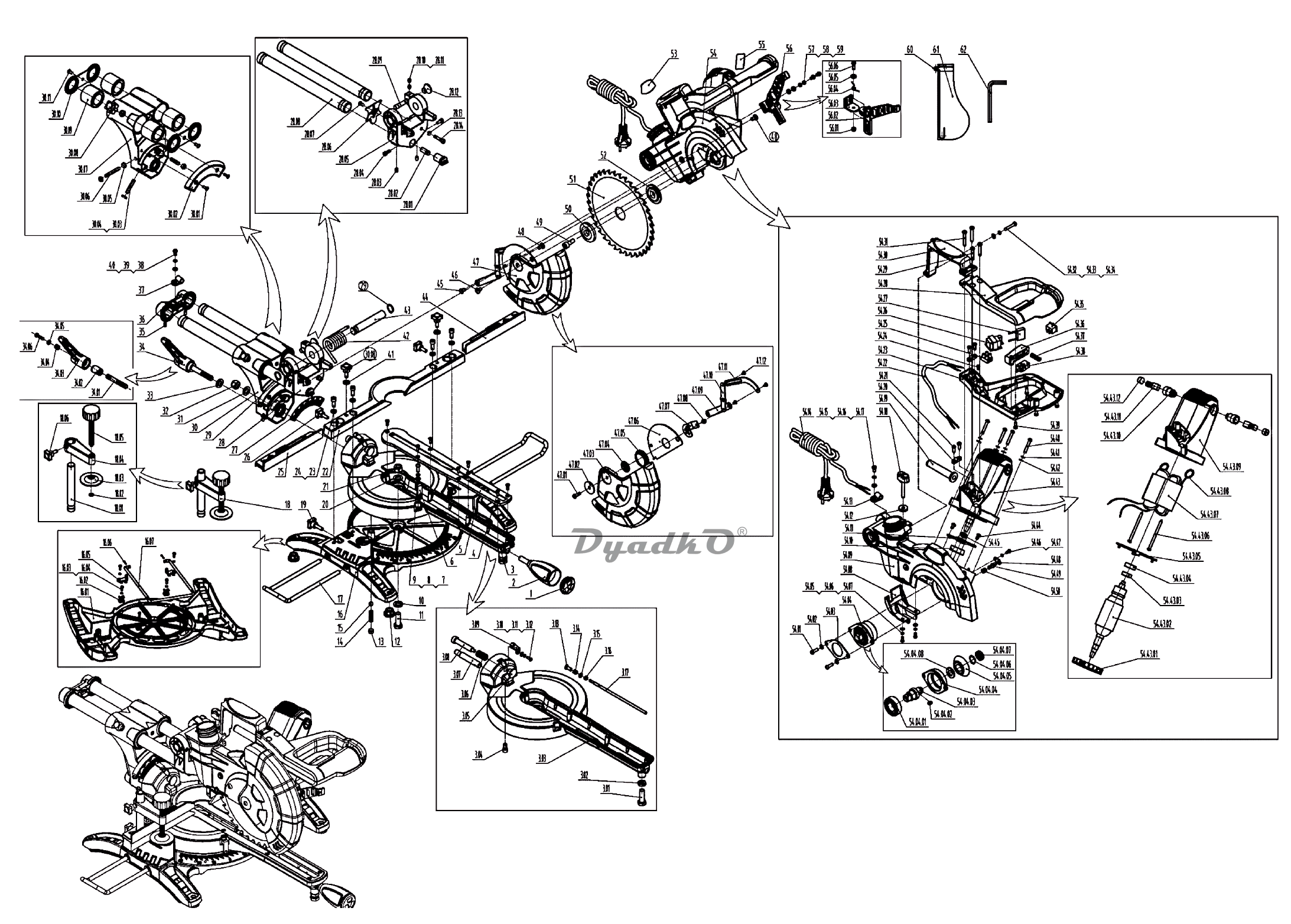

Схема КАЛИБР ПТЭ-1500/210ПРм (ZD)

1+2 Ручка-винт поворота стола в сборе (заглушка ручки) М10*30
3 Стол поворотный в сборе
3,01 Болт М10×30
3,02 Гайка М10
3,03 Стол поворотный
3,04 Болт М6×16
3,05 Кнопка фиксирующая
3,06 Пружина фиксатора наклона
3,07 Ось наклона головки
3,08 Фиксатор наклона
3,09 Указатель наклона
3,10 Шайба 4
3,11 Шайба пружинная 4
3,12 Винт М4×10
3,13 Защёлка
3,14 Пружина защёлки
3,15 Шайба 5
3,16 Гайка М5
3,17 Тяга защёлки
4 Винт М4×10
5 Вставка стола поворотного
6 Указатель поворота
7 Винт М5×16
8 Шайба пружинная 5
9 Шайба 5
10 Шайба пружинная волнистая 10
11 Болт М10×30
12 Ножка
13 Винт установочный М10×10
14 Пружина
15 Шарик стальной
16 Основание в сборе
16,01 Основание
16,02 Вкладыш рамки
16,03 Шайба пружинная 4
16,04 Винт М4×8
16,05 Держатель рамки
16,06 Штифт 2×10
16,07 Рамка выдвижная
17 Опора выдвижная дополнительная
18 Струбцина в сборе
18,01 Ось струбцины
18,02 Шайба стопорная ЕØ5
18,03 Пята струбцины
18,04 Кронштейн струбцины
18,05 Винт струбцины
18,06 Винт-барашек М6×16
19 Винт-барашек М6×16
20 Шайба 10
21 Гайка М10
22 Упор
23 Шайба 6
24 Винт М6×16
25 Панель упора левая
26 Винт-барашек М6×22
27 Шкала наклона (наклейка)
28 Суппорт головки в сборе
28,01 Основание лазера
28,02 Лазер
28,03 Винт М5×8
28,04 Винт М4×12
28,05 Суппорт головки
28,06 Крышка суппорта задняя
28,07 Винт М5×10
28,08 Труба продольного перемещения
28,09 Фиксатор транспортировочный
28,10 Палец амортизирующий Ø5×5
28,11 Винт установочный М6×8
28,12 Кнопка фиксатора транспортировочного
28,13 Гайка М6
28,14 Винт установочный М6×16
29 Кольцо стопорное 16 (нар.)
30 Суппорт наклона и продольного перемещения в сборе
30,01 Винт М4×12
30,02 Пластина шкалы наклона
30,03 Гайка М6
30,04 Болт М6×35
30,05 Гайка
30,06 Винт установочный М6×45
30,07 Суппорт наклона и продольного перемещения
30,08 Винт-барашек М6×16
30,09 Подшипник линейный Ø25×Ø40×35
30,10 Крышка подшипников
30,11 Винт М5×10
31 Шайба 10
32 Гайка глухая М10
33 Шайба 10
34 Фиксатор наклона в сборе
34,01 Болт зажимный
34,02 Головка болта
34,03 Рукоятка фиксатора наклона
34,04 Пружина
34,05 Шайба 6×12×1,5
34,06 Винт М5×15
35 Винт установочный М5×8
36 Крышка труб концевая
37 Хомут кабельный
38 Шайба 5
39 Шайба пружинная 5
40 Винт М5×10
41 Шайба увеличенная 6
42 Пружина возвратная большая
43 Ось головки режущей
44 Панель упора правая
45 Винт М6×8
46 Винт фиксации пластины кожуха подвижного
47 Кожух подвижный в сборе
47,01 Винт М5×20
47,02 Шайба большая
47,03 Кожух подвижный
47,04 Шпиндель кожуха подвижного
47,05 Пружина кожуха возвратная
47,06 Пластина кожуха подвижного
47,07 Рычаг кожуха
47,08 Гайка самоконтрящаяся М5
47,09 Звено кулисы нижнее
47,10 Звено кулисы среднее
47,11 Звено кулисы верхнее
47,12 Заклёпка
48 Винт кулисы
49 Болт М8×20 (левый)
50 Шайба прижимная
51 Диск пильный Ø210
52 Шайба опорная
53 Этикетка фирменная
54 Головка режущая в сборе
54,01 Винт М5×16
54,02 Шайба пружинная 5
54,03 Крышка подшипника
54,04 Корпус редуктора в сборе
54,04.01 Подшипник 6004-2Z
54,04.02 Шпонка призматическая 5×5×10
54,04.03 Шпиндель
54,04.04 Гнездо подшипника
54,04.05 Шестерня большая конусная
54,04.06 Кольцо стопорное 16 (нар.)
54,04.07 Подшипник 6900-2Z
54,04.08 Шайба пружинная волнистая 16
54,05 Винт М4×10
54,06 Шайба пружинная 4
54,07 Шайба 4
54,08 Дефлектор
54,09 Корпус головки режущей
54,10 Подшипник 6201-2Z
54,11 Крышка подшипника
54,12 Гайка регулировочная М6
54,13 Хомут кабельный
54,14 Кабель питания с вилкой
54,15 Шайба 5
54,16 Шайба пружинная 5
54,17 Винт М5×10
54,18 Винт регулировочный М6×55
54,19 Бандаж кабеля резиновый
54,20 Прижим кабеля
54,21 Винт ST4,2×13
54,22 Кабель питания лазера
54,23 Рукоятка, нижняя часть
54,24 Винт ST4,2×13
54,25 Колодка клеммная
54,26 Трансформатор
54,27 Конденсатор фильтра р/помех 0,33мкФ
54,28 Рукоятка, верхняя часть
54,29 Винт ST4,8×32
54,30 Винт ST4,8×38
54,31 Рукоятка транспортировочная
54,32 Шайба 5
54,33 Шайба пружинная 5
54,34 Винт М5×30
54,35 Выключатель KND1-6/1 (6A) (2 конт., без перемычек)
54,36 Клавиша выключателя
54,37 Пружина клавиши выключателя конусная, Ø8*6
54,38 Микровыключатель
54,39 Винт ST4,2×16
54,40 Винт М5×30
54,41 Шайба пружинная 5
54,42 Шайба 5
54,43 Двигатель в сборе
54.43.01 Вентилятор
54.43.02 Якорь
54.43.03 Подшипник 608-2Z
54.43.04 Втулка подшипника резиновая (608)
54.43.05 Кольцо воздухонаправляющее
54.43.06 Винт ST4,2x70
54.43.07 Статор
54.43.08 Кольцо токопитающее
54.43.09 Корпус двигателя
54.43.10 Щёткодержатель
54.43.11 Щётка
54.43.12 Крышка щёткодержателя
54.44 Винт М4х8
54.45 Шайба волнистая
54.46 Шайба пружинная 4
54.47 Винт М4х8
54.48 Прижим пальца стопорного
54.49 Палец стопорный
54.50 Пружина
55 Этикетка данных
56 Стопов лиска в сборе
56.01 Гайка М5
56.02 Кнопка стопора
56.03 Стопор диска
56.04 Пружина
56.05 Шайба 5
56.06 Винт М5х20
57 Шайба 5
58 Шайба пружинная 5
59 Винт М5х12
60 Каркас мешка пылесборника
61 Мешок пылесборника
62 Ключ 6мм
