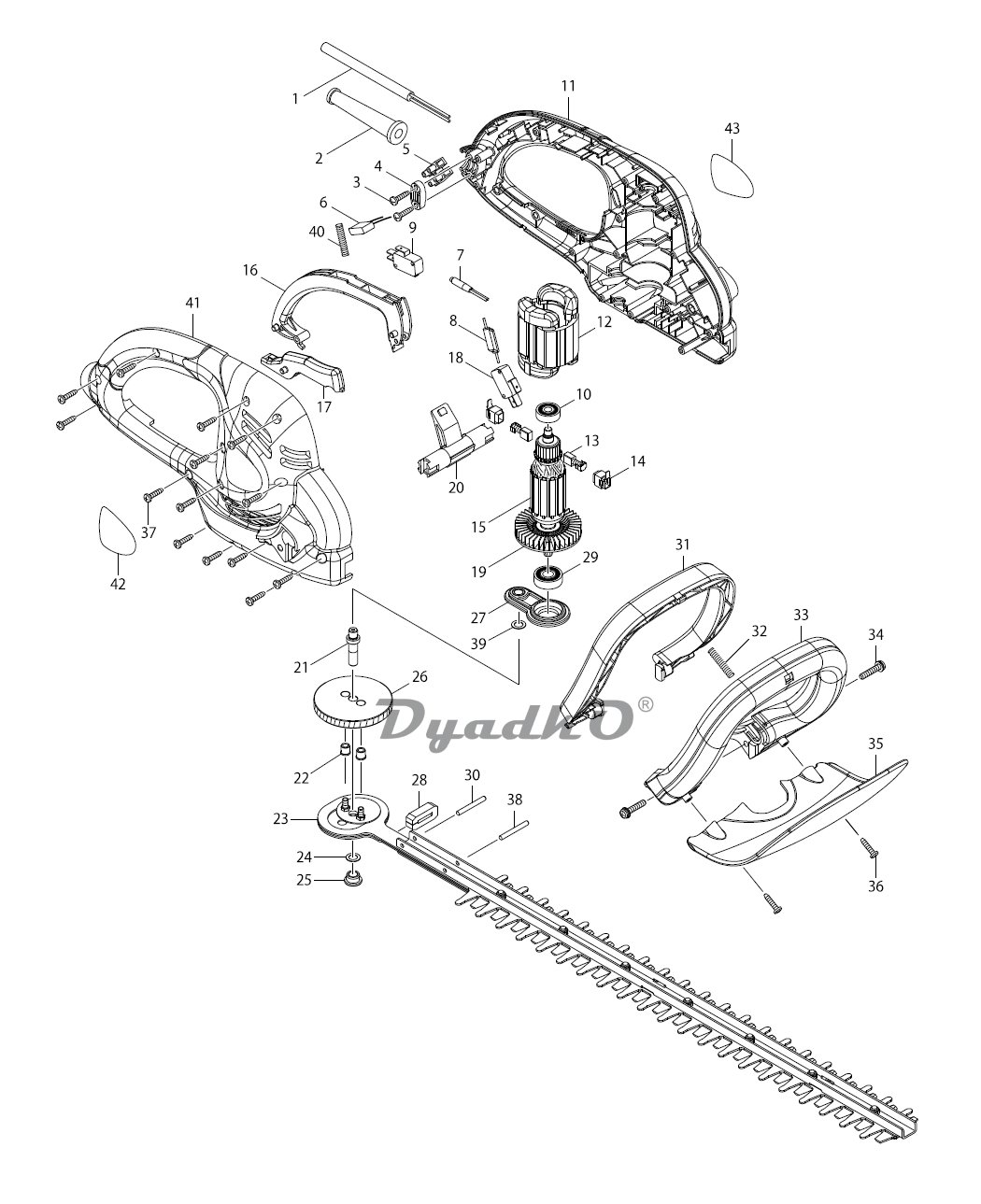

Схема MAKITA UH 5261

001 Кабель 1.0-2-0.3
002 Усилитель кабеля 9.3-85
003 Самонарезающий винт 4х18
004 Держатель кабеля к 3709/MT360/
005 Предохранитель
006 Фильтр помех для 5012B/HR2400/
007 Конденсатор к BO6030
008 Конденсатор к UH4261
009 Микровыключатель DMU-1215
10 Подшипник 627ZZ
11 Корпус UH4261
12 Статор 220-240В
13 Угольные щетки CB-419
14 Щеткодержатель для HR2430/
15 Pотор в сборе 240В для UH4261
16 Рычаг выключателя
17 Рычаг выключателя
18 Микровыключатель DMU-1215
19 Крыльчатка 60 для HR2400/6905H
20 Рычаг выключателя
21 Шпиндель
22 Втулка 5 для UH4261
23 Комплект режущих ножей UH5261
24 Плоская шайба 8 (M136-94)
25 Подшипник скольжения 8
26 Косозубая шестерня 67
27 Корпус подшипника для UH4261
28 Пылезащита статора для UH4261
29 Подшипник 10/26
30 Штифт для HR4002
31 Рычаг выключателя
32 Компрессионная пружина 5
33 Передняя рукоятка
34 Винт M5X25 к HR5000/4131/9901/
35 Пылеотражатель UH4261
36 Самонарезающий винт 4х18
37 Самонарезающий винт 4х18
38 Штифт для HR4002
39 Плоская шайба 8 (M136-94)
40 Компрессионная пружина 5
41 Корпус UH4261
42 UH5261 NAME PLATE
43 MAKITA LOGO LABEL
A03 Кожух диска
D10 INC. 41,43
C10 Шестигранная гайка M5 HR2430/
C10 Шестигранная гайка M5 HR2430/
D10 INC. 11,43
A01 Держатель кабеля
A02 Крючок 5014NB/5016NB
D10 INC. 10,19,29
