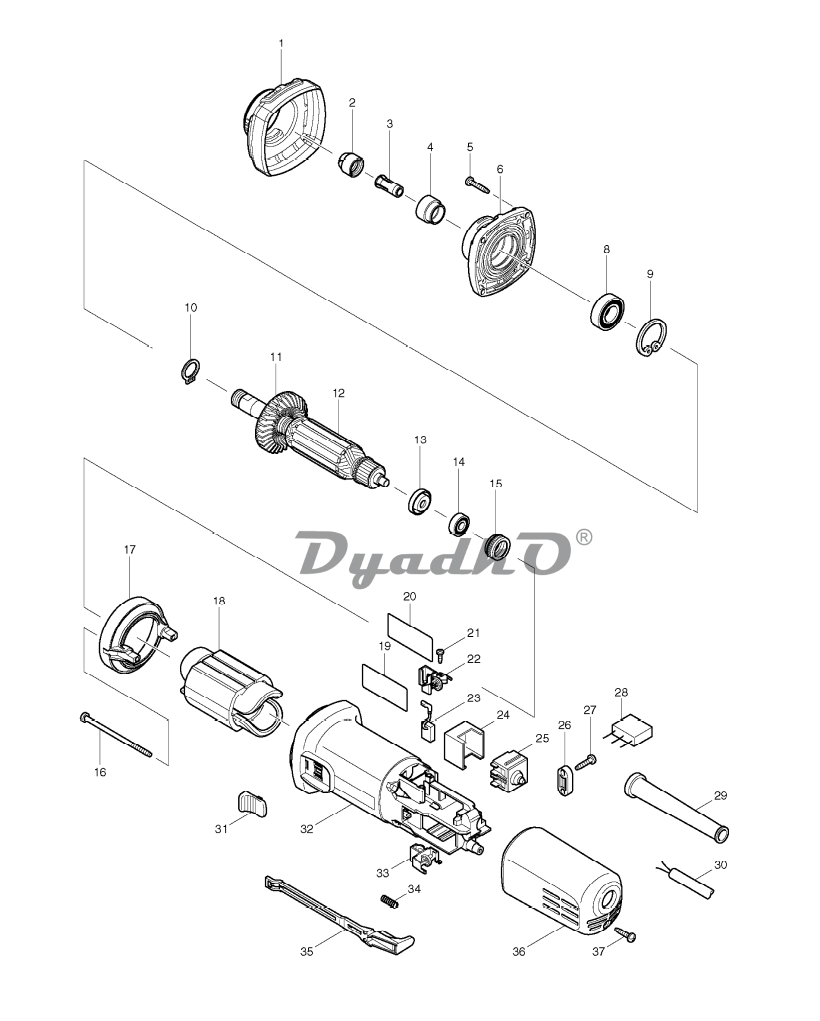

Схема MAKITA GD 0602
1
INSULATION COVER
2
COLLET NUT
3
COLLET CONE 6
4
BUSH 15
5
TAPPING SCREW 4X22
6
BEARING BOX COMPLETE
8
BALL BEARING 6002LLB
9
RETAINING RING R-32
10
RETAINING RING S-15
11
FAN 56
12
ARMATURE ASS\'Y 240V INC. 11,13,14
13
INSULATION WASHER
14
BALL BEARING 607LLB
15
LABYRINTH RUBBER RING 19
16
TAPPING SCREW 4X80
17
BAFFLE PLATE
18
FIELD 230-240V
19
GD0602 NAME PLATE
20
CLEAR LABEL
21
TAPPING SCREW BIND PT 3X10
22
BRUSH HOLDER
23
CARBON BRUSH CB-325
24
SPACER
25
SWITCH 1247.0302
26
STRAIN RELIEF
27
TAPPING SCREW 4X18
28
NOISE SUPPRESOR
29
CORD GUARD 8
30
POWER SUPPLY CORD 1.0-2-2.5
31
SWITCH KNOB
32
MOTOR HOUSING
33
BRUSH HOLDER
34
COMPRESSION SPRING 4
35
SWITCH LEVER B
36
REAR COVER
37
TAPPING SCREW 4X18
A01
WRENCH 13
