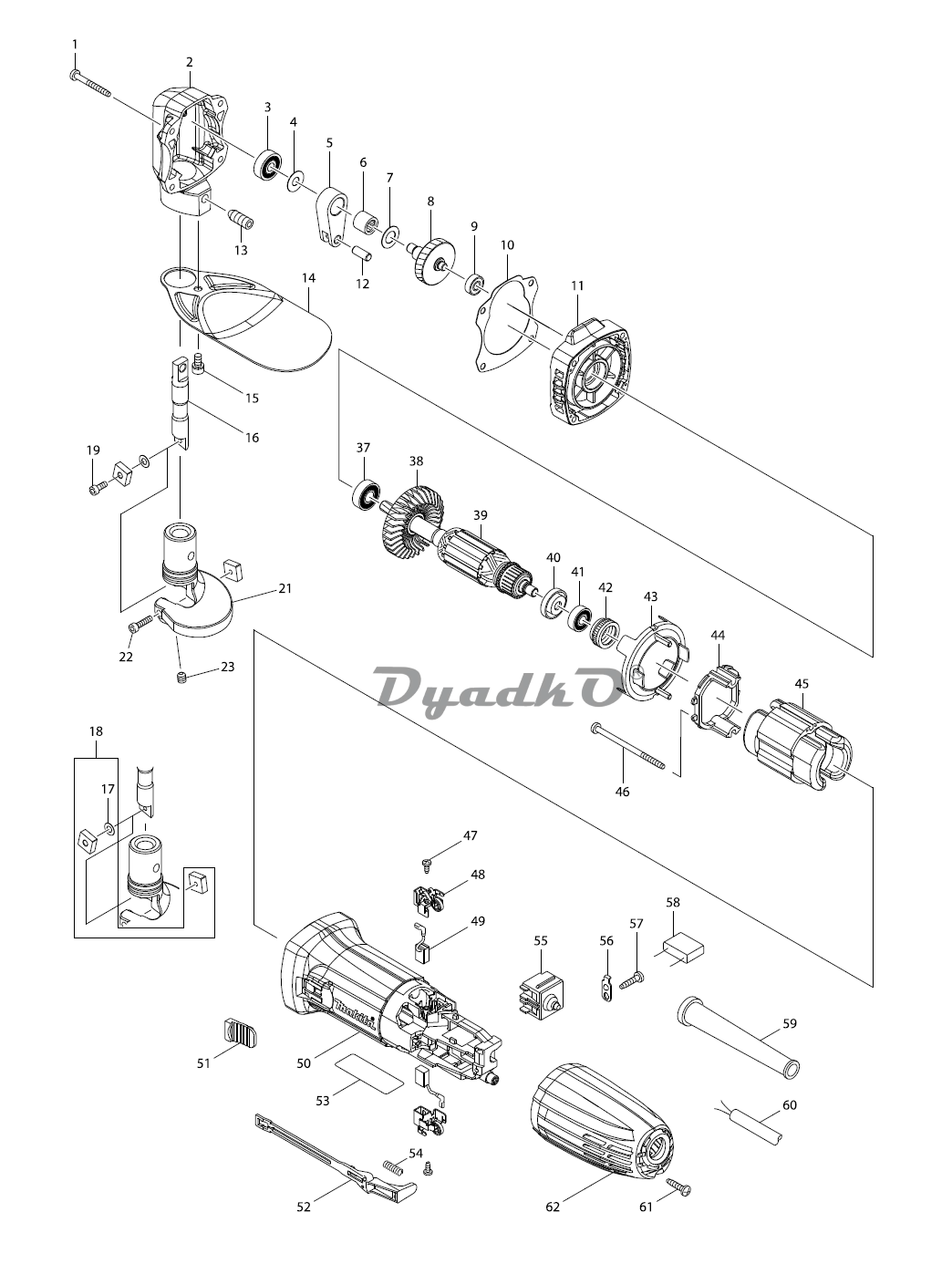

Схема MAKITA JS 1602

001 Самонарез. винт, фланец PT4X35
002 Коленчатый вал
003 Подшипник 627ZZ
004 Плоская шайба 7
005 Шатун JS1600
006 Игольчатый подшипник 10/14
007 Плоская шайба 10
008 Коленчатый вал
009 Шариковый подшипник 6/15
10 Прокладка
11 Крышка корпуса мотора JS1602
12 Шпилька 6
13 Винт фиксации M8X16 JS1600
14 Пылеотражатель
15 Болт с внутр. шестигран. M5X10
16 Держатель ножа для JS1600
17 Тонкая шайба 5
18 Комплект ножей JS1600 (2шт)
19 Болт с внутр.шестигран. М4Х10
21 Направляющая держателя ножа
22 Болт с внутр.шестигран. М4Х16
23 Болт с внутр.шестигранник.M6X6
37 Подшипник 608DDW
38 Крыльчатка 56
39 Pотор в сборе JS1000
40 Изоляционная шайба для HR2450/
41 Подшипник 607ZZ
42 Лабиринтное резин. кольцо 19
43 Защита статора GA4030
44 Прокладка
45 Cтатор в сборе для JS1000
46 Самонарез. винт, фланец PT4X70
47 Самонарез. винт зажимной РT3X8
48 Щеткодержатель для GA4030
49 Угольные щетки 459 GA4530
50 Корпус двигателя GA4030
51 Кнопка выключателя для MT953
52 Рычаг выключателя GA4530/5030
53 JS1602 NAME PLATE
54 Компрессионная пружина 4
55 Выключатель для модели 9553NB
56 Держатель кабеля для MT870
57 Самонарезающий винт 4X18
58 Конденсатор
59 Усилитель кабеля 10 к HR2450/
60 Кабель резиновый 1.0-2-4.0
61 Самонарезающий винт 4X18
62 Крышка корпуса мотора JS1602
A02 Ключ шестигранника 3 мм.
C10 Косозубая шестерня 44
C10 INDICATION LABEL
D10 INC. 37,38,40,41
A01 деталь
D10 INC. 17
