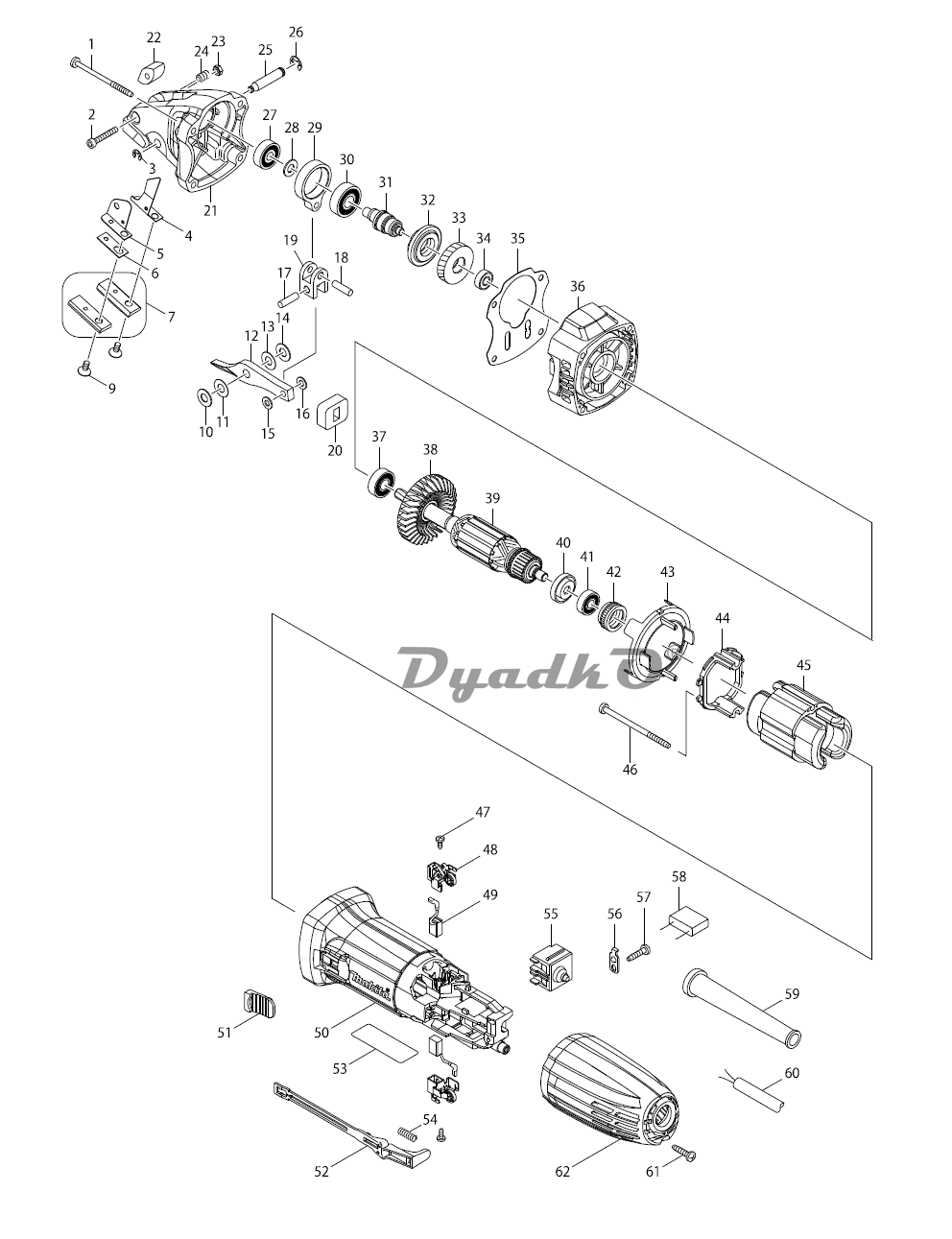

Схема MAKITA JS 1000

001 Самонарезающий винт 4X50
002 Болт с внутр.шестигран. М4Х25
003 Стопорное кольцо E-4 к HR2450/
004 Основание бок.лезвий R BJS100
005 Основание бок.лезвий L JS1660/
006 Прокладка для JS1660/JS1670
007 Комплект ножей JS1670 (2шт)
009 Болт с внутр. шестигран. M5X10
10 Тефлоновая шайба 7
11 Тонкая шайба 7
12 Нож для JS1670 (1шт в компл)
13 Тонкая шайба 7
14 Тефлоновая шайба 7
15 Плоская шайба 5 к JS1660/2704/
16 Плоская шайба 5 к JS1660/2704/
17 Шпилька 5
18 Шпилька 5
19 Соединитель для JS1660/JS1670
20 Крышка пылесборника к JS1660/
21 Корпус кривошипа для JS1601
22 Упор для модели JS1660/JS1670
23 Шестигр.стопорная гайка М4-7
24 Болт M6X10 с внутр.шестигранн.
25 Шпилька 7
26 Стопорное кольцо E-6 к BLS820/
27 Подшипник 627ZZ
28 Плоская шайба 7
29 Шатун для модели JS1660/JS1670
30 Подшипник 10/26
31 Кривошип
32 Маслоотрожательное кольцо
33 Косозуб. шестерня 40
34 Шариковый подшипник 6/15
35 Резиновая прокладка
36 Корпус редуктора JS1601
37 Подшипник 608DDW
38 Крыльчатка 56
39 Pотор в сборе JS1000
40 Изоляционная шайба для HR2450/
41 Подшипник 607ZZ
42 Лабиринтное резин. кольцо 19
43 Защита статора GA4030
44 Прокладка
45 Cтатор в сборе для JS1000
46 Самонарез. винт, фланец PT4X70
47 Самонарез. винт зажимной РT3X8
48 Щеткодержатель для GA4030
49 Угольные щетки 459 GA4530
50 Корпус двигателя GA4030
51 Кнопка выключателя для MT953
52 Рычаг выключателя GA4530/5030
53 JS1000 NAME PLATE
54 Компрессионная пружина 4
55 Выключатель для модели 9553NB
56 Держатель кабеля для MT870
57 Самонарезающий винт 4X18
58 Фильтр помех для 5012B/HR2400/
058-1 Конденсатор
59 Усилитель кабеля 10 к HR2450/
60 Кабель резиновый 1.0-2-4.0
61 Самонарезающий винт 4X18
62 Задняя крышка корпуса двигател
A01 Ключ шестигранника 3 мм.
D10 INC. 37,38,40,41
