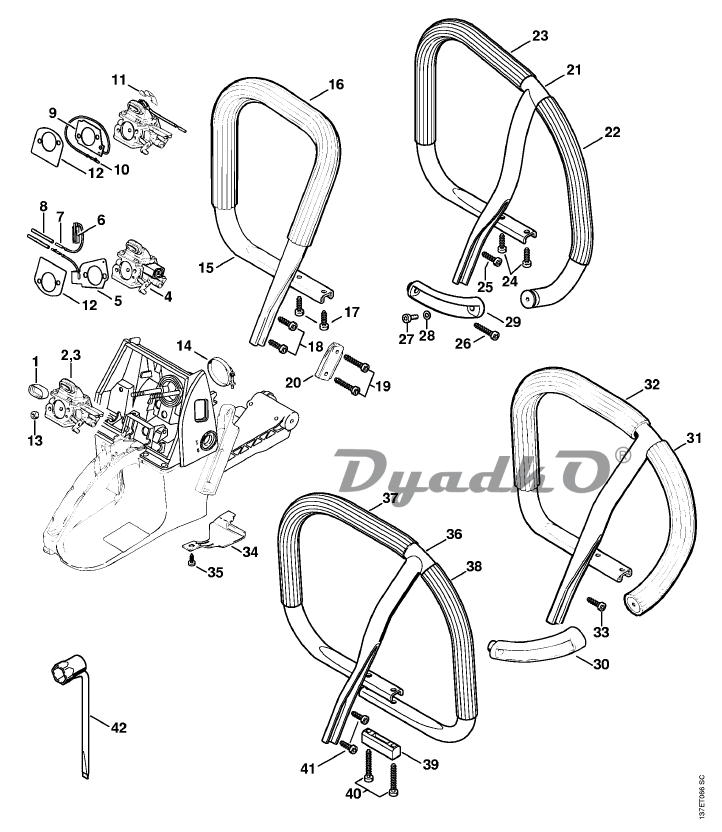

Схема STIHL 066 Трубчатая рукоятка

1 Трубная муфта
2 Карбюратор WJ-67B (1.3.5)
3 Карбюратор WJ-76B (2)
4 Карбюратор WJ-69C USA. CDN (4)
5 Нагревательный элемент 6,7
6 Термовыключатель 7
7 Штекерное гнездо (С)
8 Изоляционный шланг 35 мм
9 * Нагревательный элемент 10148206168
10 * Забивной штифт (С) 148206168
11 * Зажим 148206168
12 Отражательная стенка
13 Шестигранная гайка М5
14 Зажимная скоба 36 х 5
15 Трубчатая рукоятка (1.2.3) 16
16 Шланг 460 мм (D) (1.2.3) Шланг рукоятки, 0 19 мм х 5 м (В) (1.2,3)
17 Винт с цилиндрической головкой IS-P6 х 19 (1.2.3)
18 Винт с цилиндрической головкой IS-P6 х 21.5 (1.2.3)
19 * Винт с цилиндрической головкой IS-P6 х 32.5 (1.2.3) 133917064
20 * Вставка в трубчатой рукоятке (1,2,3) 133917064
21 Круговая трубчатая рукоятка(4) 22, 23, 27-29
22 Шланг рукоятки 220 мм (D) (4)
23 Шланг рукоятки 380 мм (D) (4)
24 Винт с
25 Винт с цилиндрической головкой IS-P6 х 21,5 (4)
26 Винт с цилиндрической головкой IS-P6 х 32,5 (4)
27 Винт с цилиндрической головкой IS-M5 х 20 (4)
28 Шайба 5,3 (4)
29 Угловой элемент (4)
30 * Угловой элемент (4) 10.2008
31 * Шланг рукоятки 265 мм (D) (4) 10.2008
32 * Шланг рукоятки 370 мм (D) (4) 10.2008
33 * Винт с цилиндрической головкой IS-P6 х 19 (4) 10.2008
34 Защитное приспособление (4)
35 Винт с цилиндрической головкой IS-P4 х 10 (4)
36 Круговая трубчатая рукоятка (В.С) CDN 37. 38
37 Шланг рукоятки 420 мм (В) CDN
38 Шланг рукоятки 240 мм (В) CDN
39 Промежуточная деталь (В) CDN
40 Винт с цилиндрической головкой IS-P6 х 40 (В) CDN
41 Винт с цилиндрической головкой IS-P6 х 19 (В) CDN
42 Комбинированный гаечный ключ (В) CDN
Комплект - Круговая трубчатая рукоятка (В) CDN 36-42
цилиндрической головкой IS-P6 х 19 (4)
* Круговая трубчатая рукоятка(4) 21 - 23, 27 - 10.2008 29
