ST76EP (96191006001) 2014

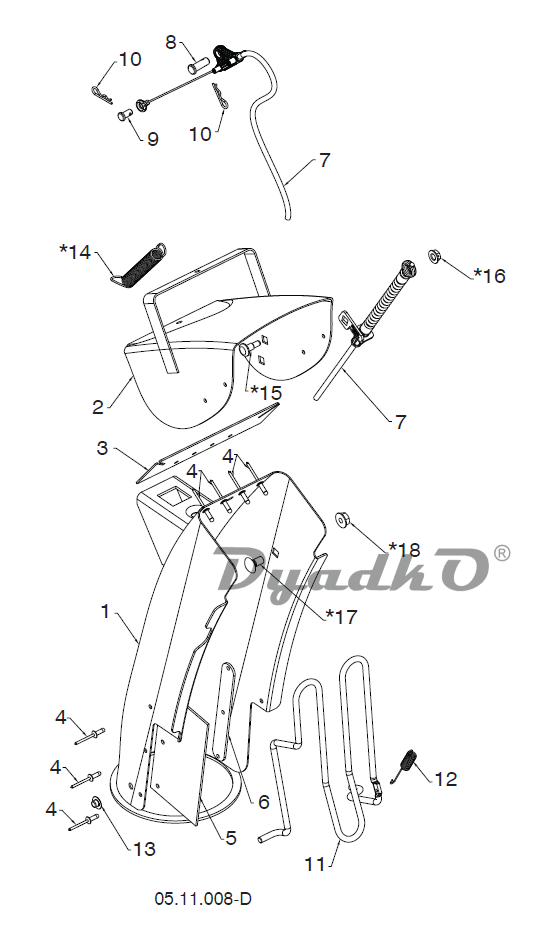

Схема MCCULLOCH ST76EP (96191006001) 2014 CHUTE WELDMENT
1
CHUTE WELDMENT
2
DEFLECTOR WELDMENT
3
DEFLECTOR SEAL
4
POP RIVET
5
CHUTE SNOW SHIELD
6
SHIELD STRAP RETAINER
7
CABLE ASM DEFLECTOR -BOWDEN
8
PIN CLEVIS 5/16 X .875
9
PIN CLEVIS 1/4 X .312
10
HAIRPIN RETAINER
11
CHUTE GUARD
12
GUARD RETURN SPRING
13
PUSH NUT
*14
DEFLECTOR SPRIN
*15
SHOULDER BOLT 1/4-20 X .375
*16
NUT 1/4-20
*17
CARRIAGE BOLT 3/8-16 X .625
*18
NUT 5/16-18
