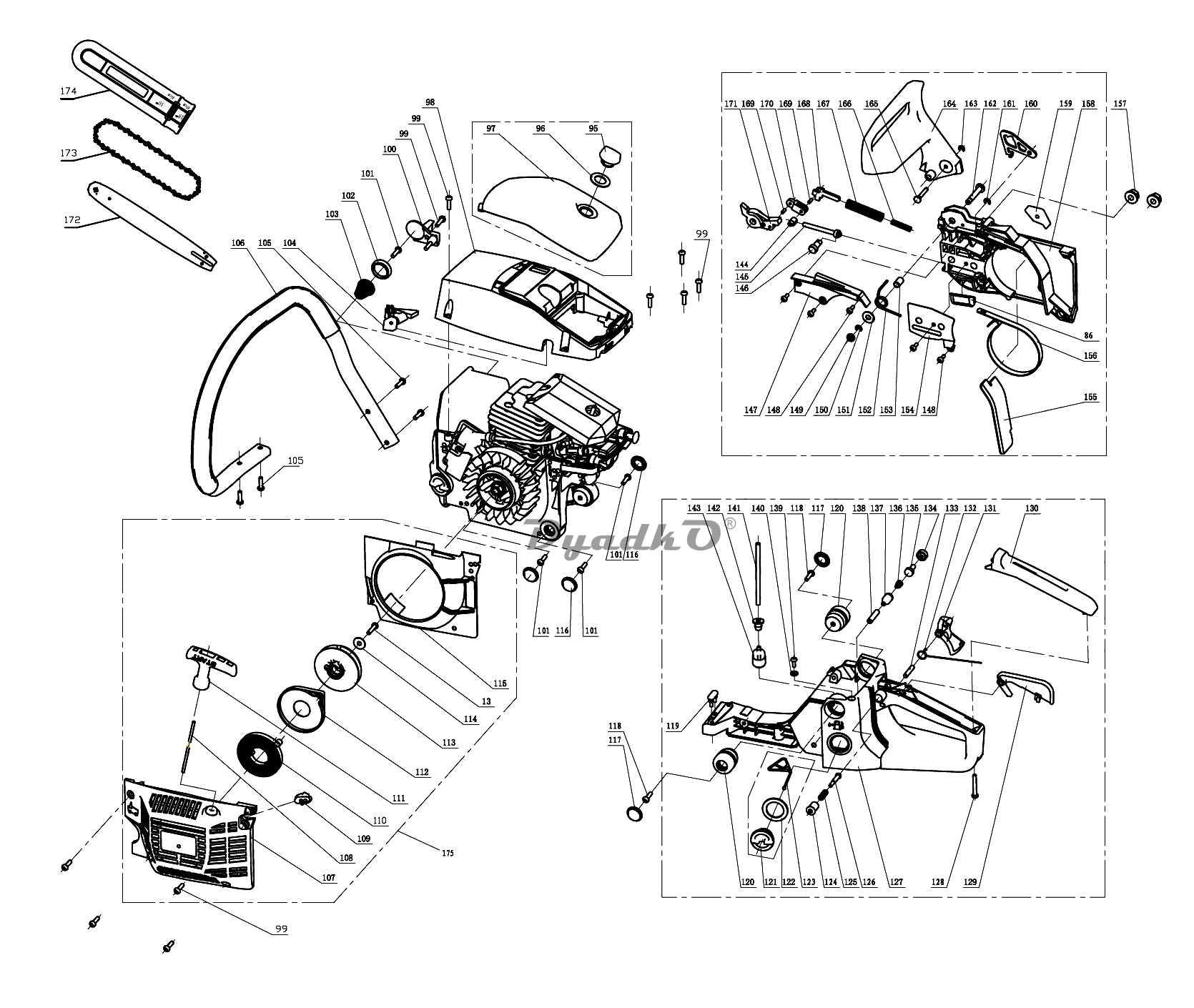

Схема СОЮЗ ПТС-99520Т (VER. 1) ПТС-99520Т (общая схема)

96 прокладка
97 крышка воздушного фильтра
98 крышка верхняя
99 винт
100 ограничитель цепи
101 винт
102 пружина коническая
103 пружина коническая
104 прокладка
105 винт
106 ручка передняя часть в сб
107 кожух стартера
108 шнур стартера
109 накладка
110 пружина
111 ручка запуска стартера
112 пружина спиральная
113 катушка стартера
114 шайба
115 прокладка
116 пыльник
117 пыльник
118 винт
119 вставка
120 подушка
121,122,12 3
 крышка топливного бака
124 кнопка
125 пружина кнопки
126 винт
127 основание
128 ручка управления
129 ручка управления
130 накладка ручки
131 головка торсиона
132 пружина
133 штифт
134 крышка стабилизатора
135 фильтр
136 стабилизатор
137 корпус балансира
138 трубка
139 винт
140 уплотнение
141 трубка топливная
142 крепеж трубки
143 фильтр
144 натяжитель
145 винт
146 шестерня
147 кожух пружины
148 винт
149 шайба
150 кольцо стопорное
151 шайба
152 пружина кручения
153 защита
154 крышка
155 экран пылезащитный
156 ремень
157 гайка
158 корпус правая часть
159 подушка
160 вставка
161 кольцо стопорное
162 штифт
163 кольцо стопорное
164 защита передняя
165 штифт
166 пружина кручения
167 пружина кручения
168 тяга тормоза
169 штифт
170 тяга вторичная
171 тяга главная
172 шина цепи
173 цепь 325
174 кожух цепи
175 стартер в сб
176 основание в сб
177 крышка правая в сб
888 сцепление в сб
