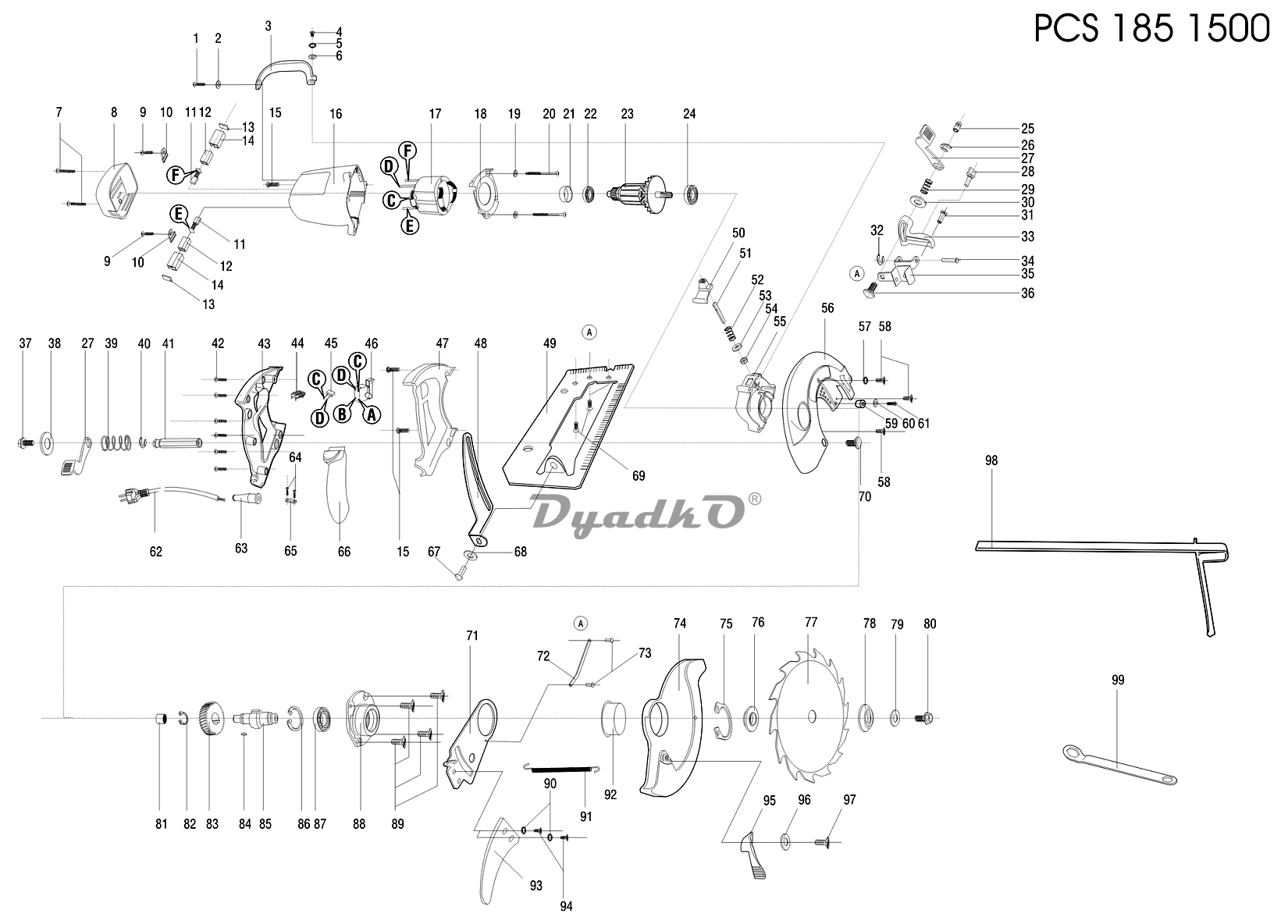

Схема URAGAN PCS-185-1500

1, 7, 42 Саморез 4x18 T20
2, 19 Шайба D4
3 Ручка
4, 61 Винт М5х19 T20
5, 57, 90 Шайба-гровер D5
6 Шайба D5
8 Крышка задняя
9 Саморез 4х14 PH2
10 Прижим щеткодержателя
11 Щетка угольная
12 Гильза щеткодержателя
13 Крышка щеткодержателя
14 Корпус щеткодержателя
15 Винт М5х28 T20
16 Корпус статора
17 Статор
18 Защита статора
20 Саморез 4х75 PH2
21 Втулка каучуковая
22 Подшипник шариковый 609-2RS (24х9х7)
23 Ротор (z=7)
24 Подшипник шариковый 6002-2RS (32х15х9)
25 Гайка М8 левая
26, 40 Кольцо стопорное D12
27 Рычаг
28 Винт-барашек М6
29, 39 Пружина
30, 38 Шайба D17 D8,5 h2
31 Заклепка
32 Кольцо разжимное D7
33 Кронштейн
34 Палец L49 D8
35 Скоба
36 Винт специальный М8х29 левый
37 Болт М8х22
41 Фиксатор
43 Ручка левая часть
44 Катушка индукторная
45 Конденсатор 0,22 мкФ
46 Выключатель FA4-7/2 7(7)A 250V~ 5E4
47 Ручка правая часть
48 Глубиномер
49 Стол
50 Кнопка фиксатора вала
51 Фиксатор вала
52 Пружина
53 Шайба
54 Пыльник войлочный
55 Промщит
56 Кожух
58 Винт M5x12 T20
59 Отбойник резиновый
60, 96 Шайба D14 d5 h1
62 Шнур сетевой резин, 2х1,0мм, 2м
63 Воротник шнура
64 Саморез 4х16 PH2
65 Прижим шнура
66 Накладка
67 Заклепка
68 Шайба
69, 97 Винт M5x10 T20
70 Винт специальный М8х23
71 Нож подвижная часть
72 Держатель
73 Заклепка
74 Кожух диска подвижный
75 Кольцо разжимное D39мм
76 Шайба прижимная
77 Диск пильный
78 Шайба прижимная
79 Шайба D24 D8,5 h2
80 Болт М8х26
81 Подшипник игольчатый 7941/10 (16х10х10)
82 Кольцо разжимное D13
83 Шестерня
84 Шпонка 12x5x4
85 Шпиндель
86 Кольцо стопорное сжимное D37
87 Подшипник шариковый 6003-2RS (35х17х10)
88 Фланец
89 Винт М5х12 PH2
91 Пружина подвижного кожуха
92 Кольцо пластиковое
93 Нож расклинивающий
94 Винт М5х17 T20
95 Рычаг
98 Линейка-упор
99 Ключ накидной №13
100 Винт специальный
