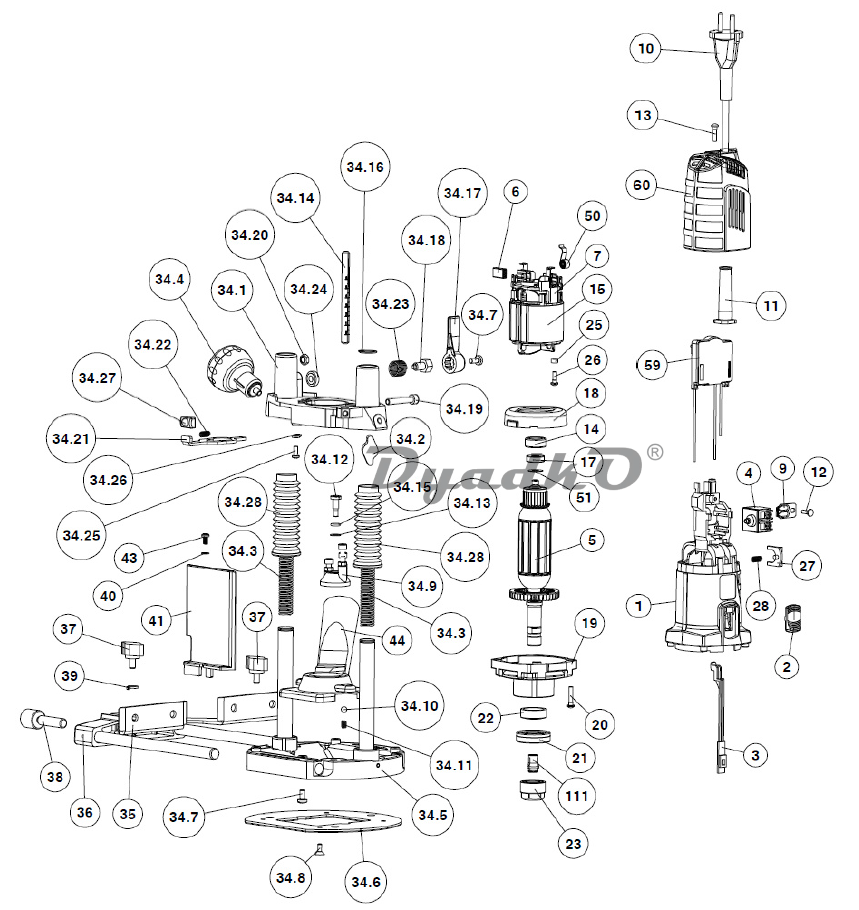

Схема FELISATTI RF 55/1000E (1170)

1 Корпус двигателя
2 Кнопка выключателя
3 Рычаг выключателя
4 Выключатель
5 Якорь с вентилятором в сборе 230V
6A Щётка электрическая 4,8x10mm
6B Щётка электрическая самооткл. 4,8x10mm
7 Щёткодержатель в сборе 4,8mm
9 Планка крепления шнура
10 Шнур питания с вилкой H05 2x1mm
11 Трубка защитная шнура
12 Винт torx TP3,5x14ZNG
13 Винт torx TP4x16ZNG
14 Втулка резиновая 607
15 Статор в сборе 230V
17 Подшипник шариковый 607-ZZ
18 Диафрагма
19 Крышка редуктора
20 Винт torx TP4x20ZNG
21 Крышка защитная
22 Подшипник скольжения
23 Гайка накидная
25 Втулка
26 Винт TP 3x16 ZN
27 Скоба выключателя
28 Пружина
34.26 Фиксатор стопора
34.27 Накладка
34.28 Гофра защитная
34.19 Винт M6x35 DIN-912
34 Основание в сборе
34.1 Корпус
34.2 Винт барашковый (регулировачный)
34.3 Пружина
34.4 Рукоятка
34.5 Основание в сборе
34.6 Крышка плиты
34.7 Винт M5x10 DIN-85
34.8 Винт M4x8
34.9 Упор
34.10 Шарик D.6 DIN-5401
34.11 Пружина
34.12 Винт
34.13 Шайба D.6x11x0,5
34.14 Шкала глубины обработки
34.15 Кольцо OR 6x2
34.16 Кольцо стопорное 16x1 DIN-471
34.17 Рычаг фиксации высоты
34.18 Винт фиксации высоты
34.20 Гайка M6 DIN-934
34.21 Стопор
34.22 Пружина
34.23 Пружина кручения
34.24 Шайба
34.25 Винт Torx TT85T M4x8
35 Линейка направляющая
36 Линейка направляющая
37 Винт барашковый (регулировачный)
38 Винт регулировачный
39 Шайба 6,4 DIN-125
40 Шайба A4 DIN-137
41 Экран защитный
43 Винт torx M4x8 ZNG
44 Адаптадор
50 Пружина спиральная
51 Шайба 7x16x0,2
59 Регулятор оборотов 230V
60 Крышка корпуса двигателя
111 Цанга 8mm
АКСЕСУАРЫ
Ключ гаечный 17 mm.
Ключ 6mm
