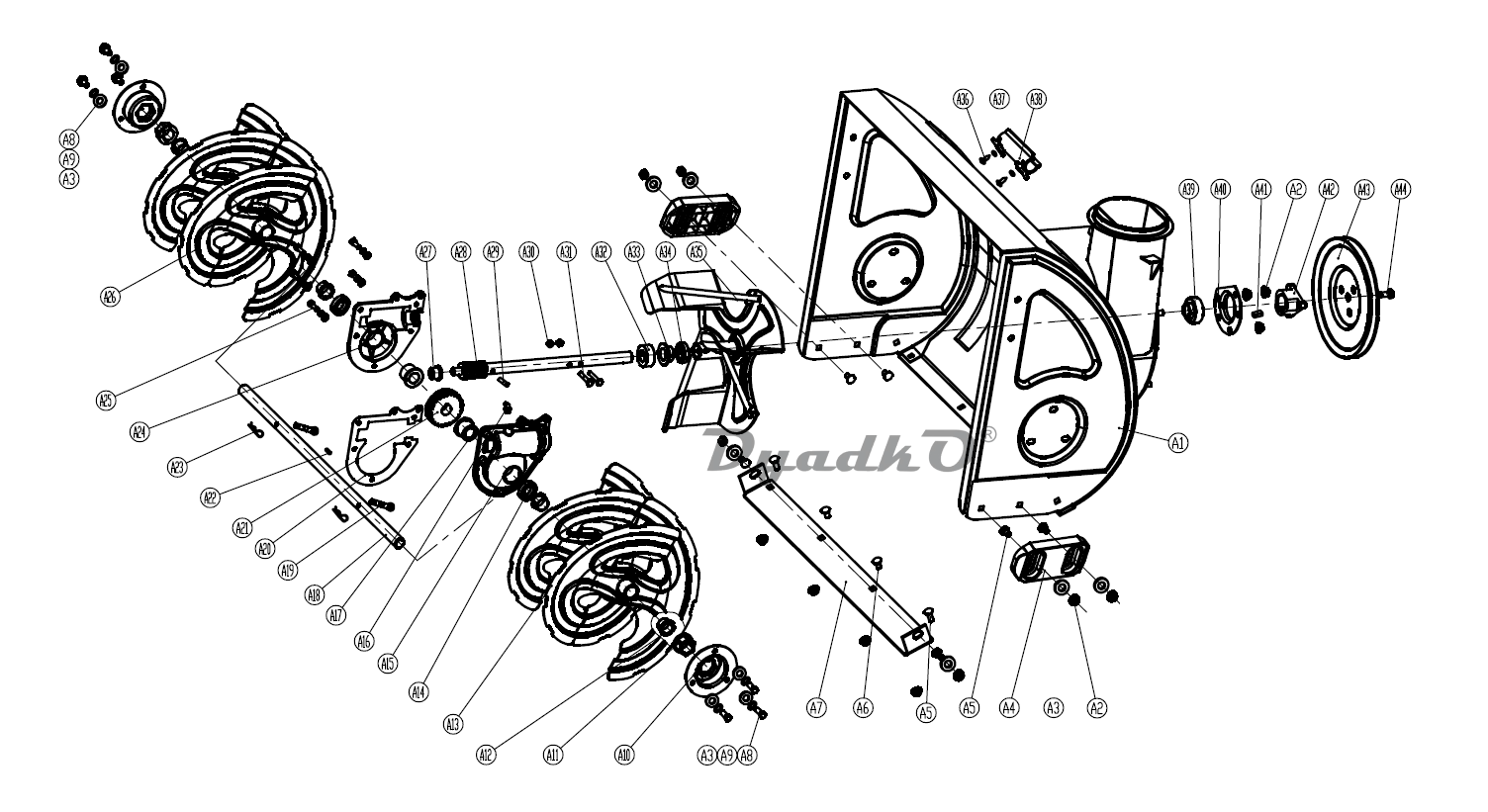

Схема AIKEN MST 500 Шнек, Кожух шнека

1 Корпус снегоотбрасывателя MST 550.A1
2 Гайка М8 MST 550.A2
3 Шайба D8 MST 550.A3
4 Башмак ограничительный MST 550.A4
5 Болт М8*20 MST 550.A5
6 Болт М8*15 MST 550.A6
7 Скребок MST 550.A7
8 Болт М8*15 MST 550.A8
9 Шайба гравер D8 MST 550.A9
10 Крепление подшипника MST 550.A10
11 Подшипник MST 550.A11
12 Втулка подшипника MST 550.A12
13 Шнек правый MST 550.A13
14 Сальник вала шнеков MST 550.A14
15 Корпус редуктора шнеков правый MST 550.A15
16 Масло-заливной штуцер MST 550.A16
17 Втулка MST 550.A17
18 Вал шнеков
19 Болт срезной MST 550.A19
20 Прокладка редуктора MST 550.A20
21 Шестерня редуктора MST 550.A21
22 Шпонка 5*5*15 MST 550.A22
23 Штифт срезного болта MST 550.A23
24 Корпус редуктора шнеков левый MST 550.A24
25 Болт М6*20 MST 550.A25
26 Шнек левый MST 550.A26
27 Втулка червячного вала MST 550.A27
28 Вал червячный MST 550.A28
29 Болт M6*30 MST 550.A29
30 Гайка М6 MST 550.A30
31 Болт М6*35 MST 550.A31
32 Муфта вала MST 550.A32
33 Втулка MST 550.A33
34 Сальник 20 35 MST 550.A34
35 Крыльчатка выброса снега MST 550.A35
36 Болт М6 MST 550.A36
37 Шайба D6 MST 550.A37
38 Фиксатор для инструмента MST 550.A38
39 Подшипник MST 550.A39
40 Крепление подшипника MST 550.A40
41 шпонка 6*6*25 MST 550.A41
42 Муфта шкива MST 550.A42
43 Шкив ведомый MST 550.A43
44 Болт шкива MST 550.A44
45 Редуктор в сборе MST 550.A14-32
