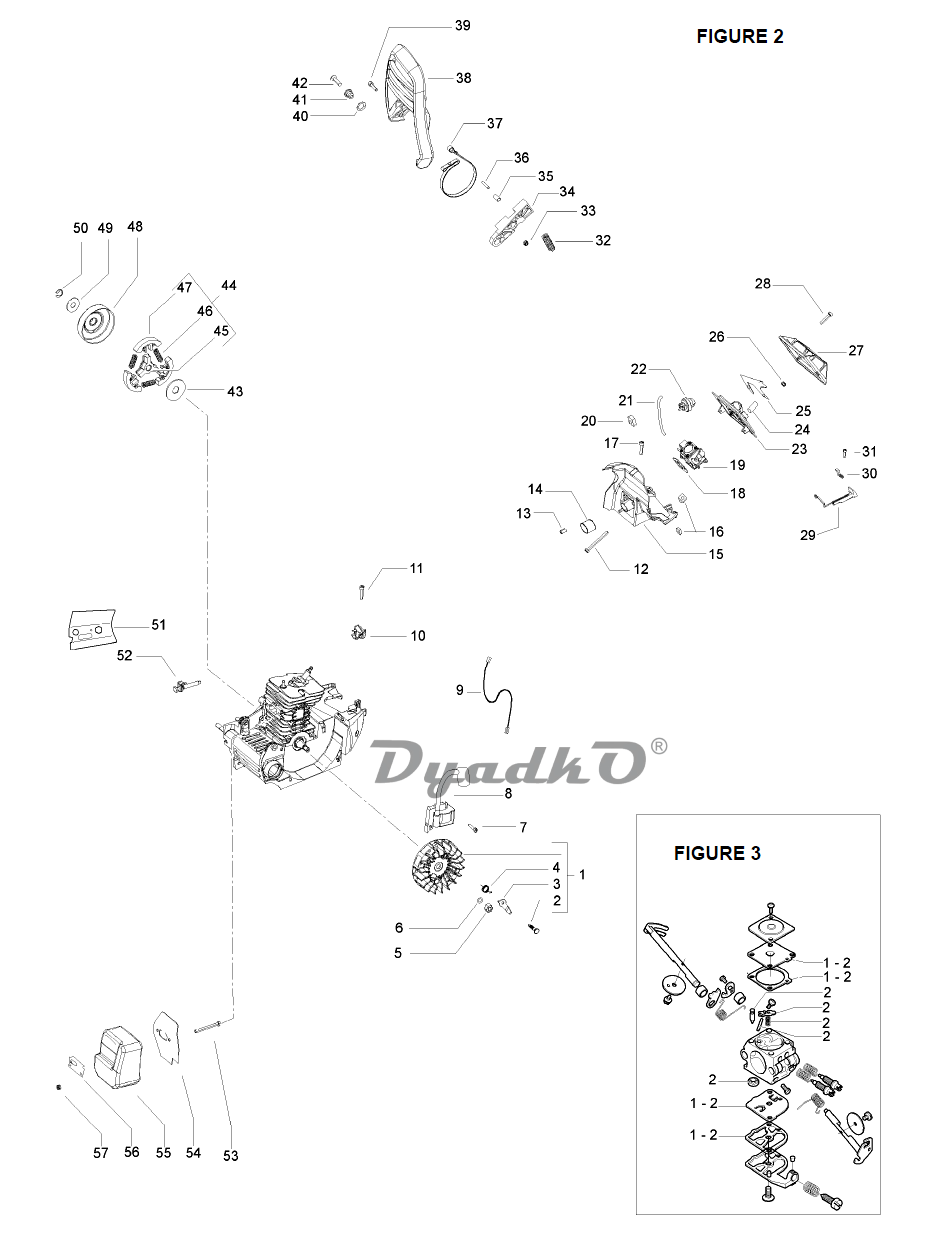

Схема PARTNER P4200, P4600, P4900, P5200 Тормоз цепи, Сцепление, Зажигание, Воздушный фильтр, Карбюратор

1	229191 gasket kit
1	503482101 gasket kit GND-33
1	243271 flywheel assy
2	247260 repair kit
2	235516 pin
2	249171 repair kit RB 45 Z
3	243383 pawl
4	503783201 spring
5	503221011 nut
6	503230101 washer
7	503202520 screw
8	242925 ignition coil C
9	243321 cable ignition coil - switch C
10	243440 switch C
11	235806 screw
12	243414 screw
13	505310751 hose B
14	506013202 intake hose B
15	243142 carb spacer C
16	501527801 fairlead
17	235806 screw
18	501770002 carb. Gasket A
19	FIGURE 3 B
20	242960 fairlead
21	242489 primer-carb hose
22	224242-01 primer B
23	243143 air filter housing
24	241705 bushing
25	243425 filter cover plate
26	229208 nut
27	243144 air filter A
28	503218816 screw
29	243145 choke knob
30	243675 choke knob holder
31	235806 screw m5x20
32	229740 brake spring
33	235642 nutM5
34	241902 brake housing
35	241903 brake needle
36	242017 band pivot
37	235073 brake band B
38	243092 brake lever
39	235806 screw M5x20
40	241906 washer
41	241904 sleeve
42	241905 screw M6x25
43	243338 washer
44	242004 clutch assy B
45	242005 clutch rotor C
46	240926 clutch spring B
47	227359 clutch shoe C
48	243223 clutch drum (7T) B
49	235287 washer
50	229137 seeger
51	240359 bar plate
52	537071201 chain tensioner B
53	503218201 screw
54	503723701 exhaust gasket
55	506011703 muffler
56	503853301 muffler shield
57	503222302 nut
	243187 carburetor B
	- carburetor B
	FIGURE 2
