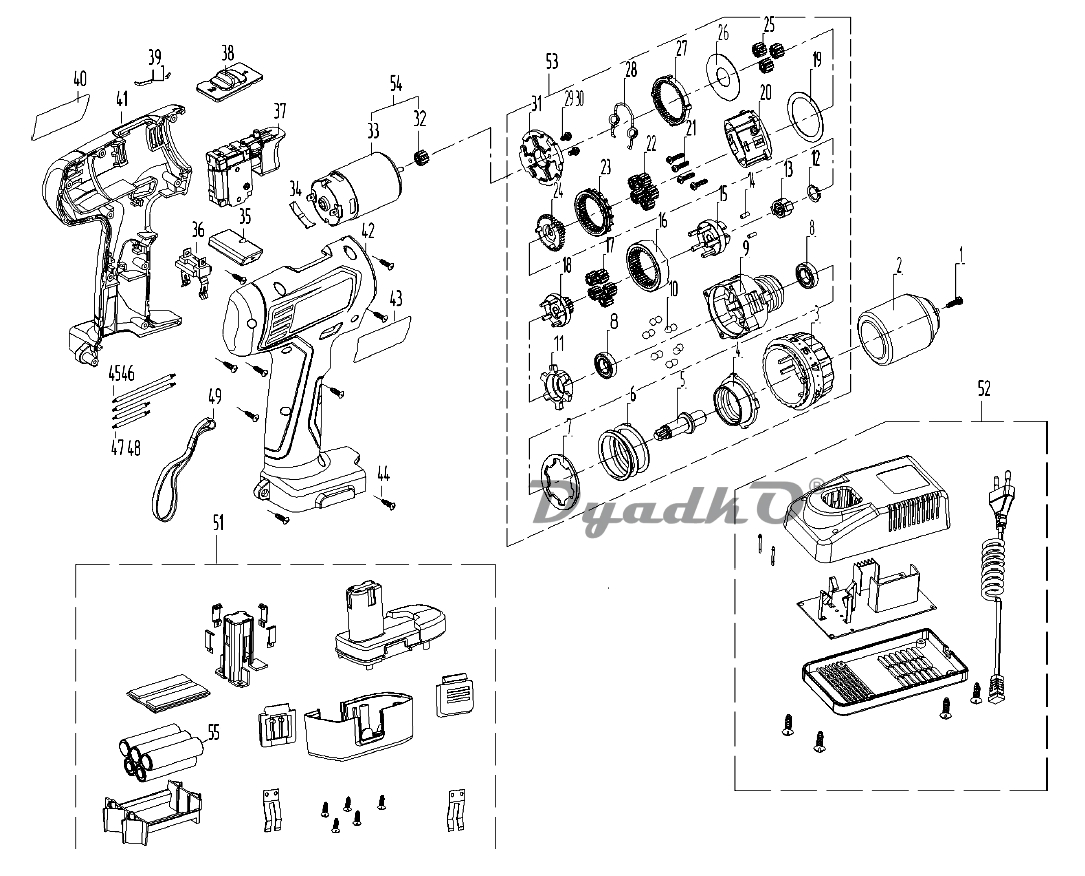

Схема ЭНКОР ДША-2 18ЭР/10Л ДША-2 18ЭР/10Л (выпуск после 07.2013)

1 Винт М5х23 (левый)
2 Патрон сверлильный
3 Кольцо регулировки момента
4 Втулка винтовая
5 Шпиндель
6 Пружина
7 Шайба
8 Подшипник 6800Z
9 Крышка редуктора передняя
10 Шарик ф5
11 Кольцо шпинделя
12 Кольцо стопорное
13 Блокиратор шпинделя
14 Штифт блокирующий
15 Плита со штифтами
16 Коронная шестерня 3
17 Шестерня 3
18 Плита с шестерней
19 Шайба
20 Крышка редуктора задняя
21 Винт
22 Шестерня 2
23 Кольцо зубчатое
24 Плита с шестерней
25 Шестерня 1
26 Шайба
27 Шестерня фиксирующая
28 Рычаг
29 Винт
30 Шайба
31 Плита двигателя
32 Шестерня ведущая
33 Электродвигатель
34 Пружина
35 Планка переключателя
36 Контактор
37 Блок электронный
38 Переключатель скоростей
39 Пружина переключателя
40 Шильдик
41 Корпус-накладка лев
42 Корпус-накладка прав.
43 Шильдик
44 Винт
45 Провод электродвигателя положительный (+)
46 Провод электродвигателя отрицательный (-)
47 Провод электронного блока положительный (+)
48 Провод электронного блока отрицательный (-)
49 Ремешок
51 Батарея аккумуляторная А-18/1,3Л в сборе
52 Зарядное устройство ЗУ-220/18Л в сборе
53 Редуктор планетарный в сборе
54 Электродвигатель с ведущей шестерней в сборе
55 Аккумулятор
