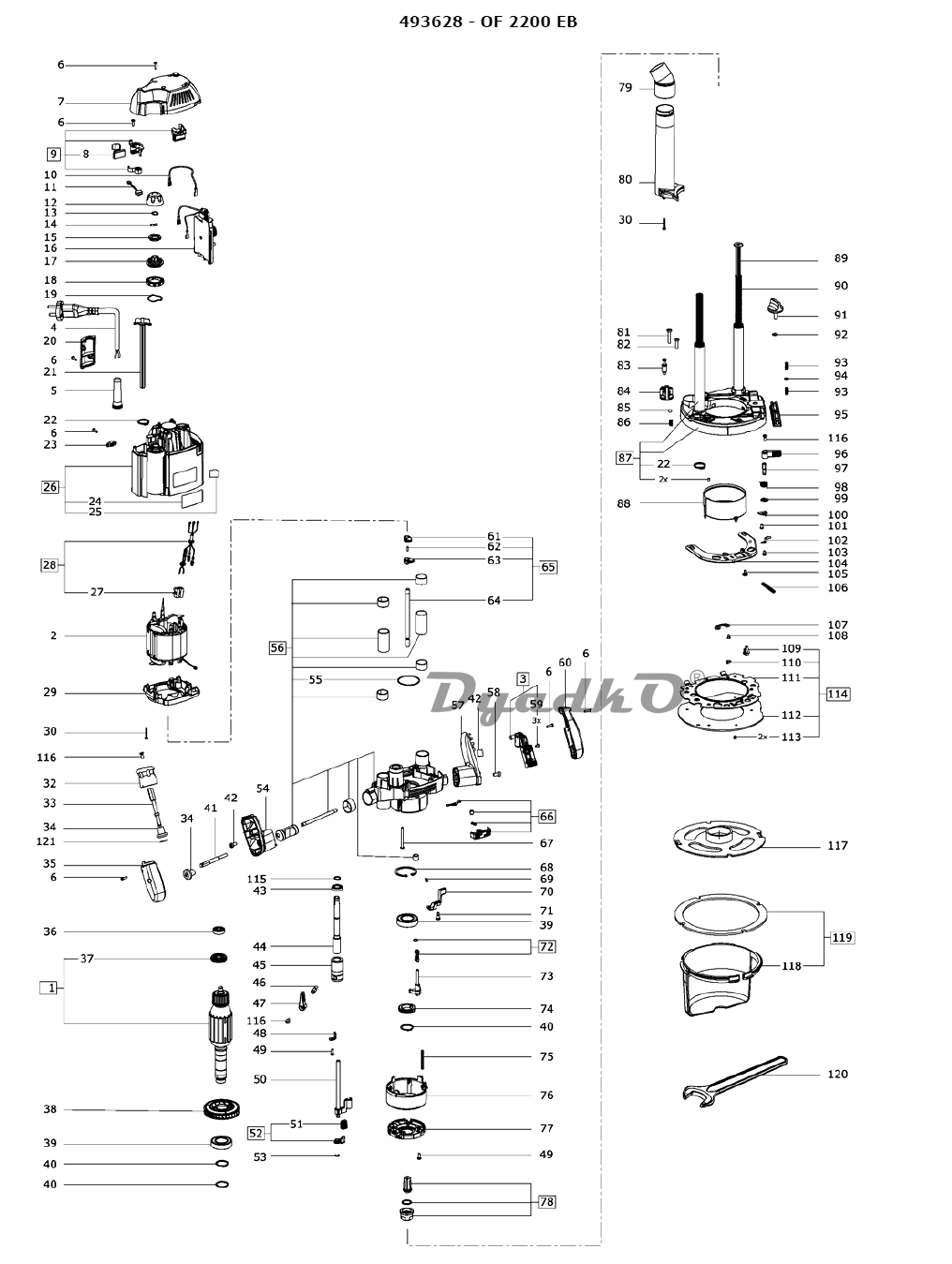

Схема FESTOOL OF 2200 EB (493628)

1 Якорь
2 Статор 230 V
3 Выключатель
4 Провод с вилкой
5 Кабельный наконечник
6 Винт со сферо-цилиндрической головкой 3,5 x 14 mm
7 Крышка корпуса
8 KOHLE-A (pair)
9 Держатель щеток угольных (pair)
10 Жила провода
11 Катушка
12 Крышка рукоятки
13 Стопорное кольцо
14 Пружина плоская
15 Опорное кольцо
16 Электроника 230-240V
17 Ручка поворотная
18 Кольцо регулировочное
19 Шайба-компенсатор 28 x 34,5 x 0,3 mm
20 Кожух
21 Держатель пружины
22 Стопорное кольцо
23 Мостик прижимной 110-120V
24 Скоростная диаграмма
25 Фирменная табличка
26 Корпус двигателя
27 Люстровая клемма
28 Жгут проводов
29 Шайба дефлектора
30 Винт со сферо-цилиндрической головкой 3,5 x 25 mm
32 Ручка поворотная
33 Вал привода
34 Шестерня коническая
35 Крышка кожуха
36 Радиальный подшипник
37 Магнитопровод
38 Крыльчатка вентилятора
39 Радиальный подшипник
40 Стопорное кольцо
41 Винт нажимной
42 Винт
43 Радиальный подшипник
44 Резьбвой шток
45 Резьбвой шток
46 Болт
47 Рычаг
48 Направляющая поворотного упора
49 Винт со сферо-цилиндрической головкой M4 x 12
50 Ограничитель глубины
51 Колпачок
52 Эксцентрик
53 Полукольцо стопорное
54 Половина рукоятки
55 Кольцо круглого сечения
56 Крышка подшипника
57 Половина рукоятки
58 Уплотнение
59 Винт со сферо-цилиндрической головкой M3,5 x 5
60 Крышка кожуха
61 Рукоятка
62 Резьбовой штифт M3 x 10
63 Указатель
64 Шатун
65 Шатун
66 Балансир
67 Винт со сферо-цилиндрической головкой 4 x 50 mm
68 Стопорное кольцо
69 Пружина сжатия
70 Рычаг поворотный
71 Винт упорный
72 Пружина торсионная
73 Стопор
74 Шестерня
75 Пружина сжатия
76 Кожух
77 Защитная накладка
78 См. каталог
78 Зажимная цанга D 6,0
78 Зажимная цанга D 8,0
78 Зажимная цанга D 12,7
79 Угольник
80 Всасывающий патрубок
81 Винт с цилиндрической скругленной головкой M5
82 Винт с цилиндрической скругленной головкой M5 x 20
83 Винт специальный
84 Упор
85 Шар
86 Пружина сжатия
87 Плита-основание
88 Кожух
89 Болт
90 Пружина сжатия
91 Ручка вращающаяся M8
92 Шайба пригоночная
93 Пружина сжатия
94 Кольцо круглого сечения
95 Скоба натяжная
96 Рычаг
97 Болт
98 Пружина витая изгибная
99 Шайба
100 Скоба переключения
101 Винт со сферо-цилиндрической головкой M4 x 10
102 Пружина
103 Винт со сферо-цилиндрической головкой M4 x 8
104 Пластина натяжная
105 Винт упорный
106 Пружина сжатия
107 Опора подшипниковая
108 Винт с потайной головкой M4 x 8
109 Пластина скольжения
110 Винт с циллиндрической головкой M4 x 6
111 Прижим основания
112 Пластина скольжения
113 Винт с потайной головкой M4 x 6
114 Плита
115 Полукольцо стопорное
116 Винт со сферической головкой M5 x 10
117 См. каталог
117 Копировальное кольцо D 17
117 Копировальное кольцо D 40
118 Кожух
119 Пылеулавливатель
120 Рожковый ключ GS-SW4 SW 24 (->2008)
121 Шайба
