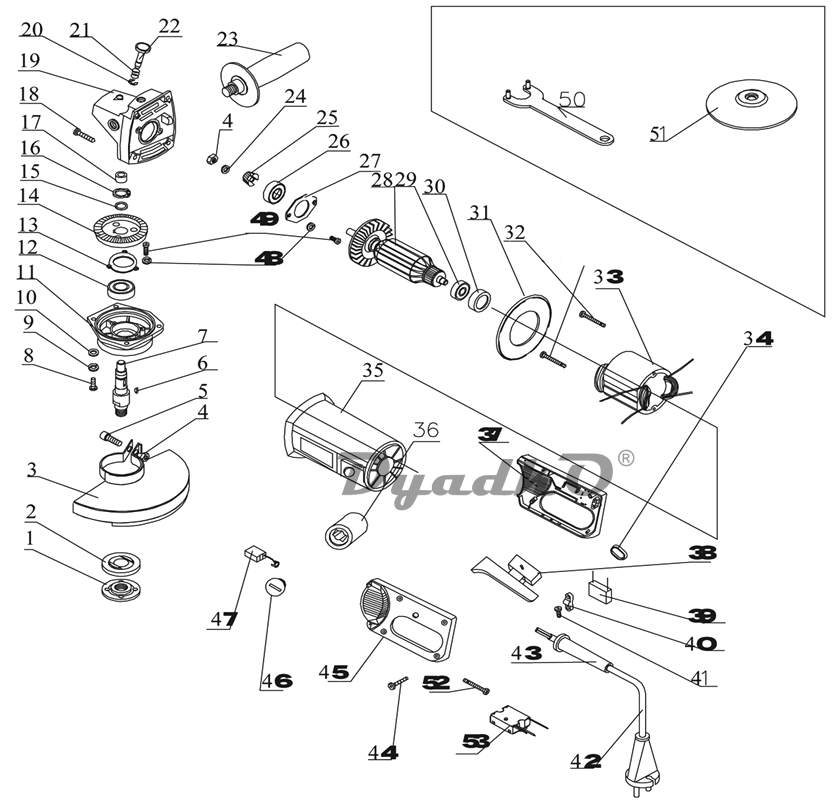

Схема STAYER SAG-180-1800

1 Гайка зажимная М14
2 Шайба прижимная D16 Ls17.5
3 Кожух диска
4 Гайка М8 (квадрат.)
5 Винт M8x38 H6 (цилиндр)
6 Шпонка 12x5x4
7 Шпиндель D14мм
8 Винт М5х19 T25
9 Шайба-гровер D5
10 Шайба D5
11 Крышка корпуса редуктора
12 Подшипник шариковый 6202-2RS (35х15х11)
13 Фиксатор подшипника шпинделя
14 Шестерня ведомая
15 Кольцо пружинное
16 Кольцо разжимное D13
17 Подшипник игольчатый 7941/10 (16х10х10)
18 Саморез 5х33 T25
19 Корпус редуктора
20 Кольцо стопорное D6
21 Пружина стопора
22 Стопор
23 Ручка боковая дополнительная
24 Шайба-гровер D8
25 Шестерня ведущая под шлиц
26 Подшипник шариковый 6001-2RS (28х12х8)
27 Фиксатор подшипника ротора
28 Ротор
29 Подшипник шариковый 629-2RS (26х9х8)
30 Втулка каучуковая
31 Защита статора
32 Саморез 4х84 PH2
33 Статор
34 Катушка индукторная
35 Корпус статора
36 Щеткодержатель
37 Ручка правая часть
38 Выключатель HLT-230B 12(12)A250V
39 Конденсатор 0,33мкф
40 Прижим шнура
41 Саморез 4x17 PH2
42 Шнур сетевой PVC 2x1mm² 2m
43 Воротник шнура
44 Саморез 4х18 T20
45 Ручка левая часть
46 Крышка щеткодержателя
47 Щетка (пара) 12х8х15
48 Шайба-гровер D4
49 Винт М4х10 PH2 (потай)
50 Ключ
51 Диск абразивный
52 Саморез 5х22 Т25
53 Блок электронный
