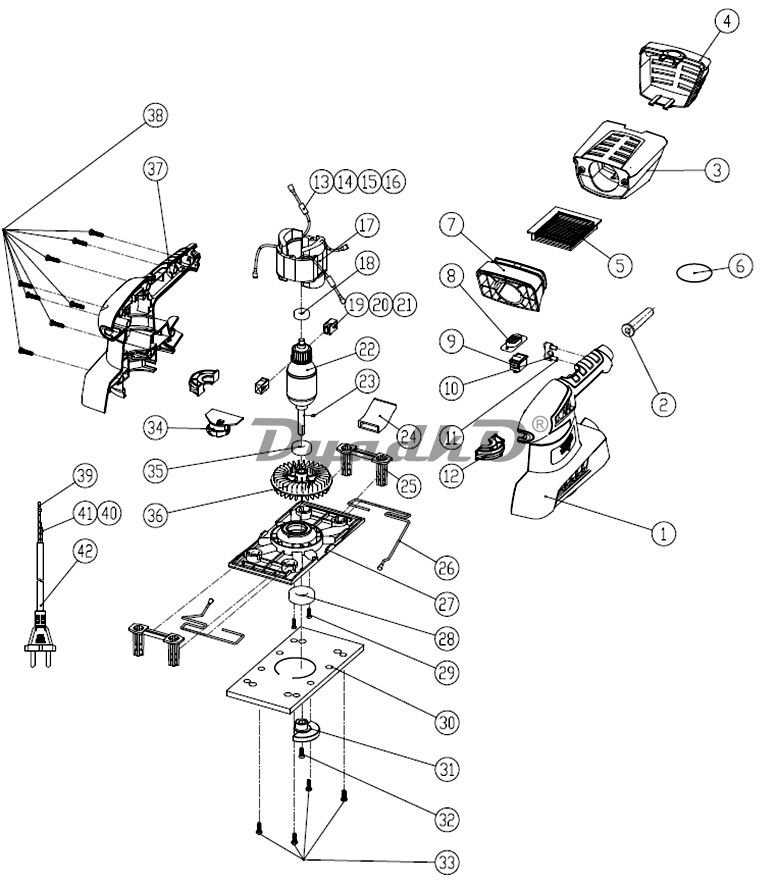

Схема ELITECH МШВ 0319Э

1 LM0100-001 Корпус левая половина PP-GF30
2 LM0001-2 Наконечник электрокабеля PVC
3 Корпус пылесборника
4 Крышка пылесборника
5 Вильтрующая кассета
6 Кольцо уплотнительное φ28 x φ2.65
7 Коннектотр
8 LM0066A-023 Кнопка выключателя
9 LM0066A-024 Выключатель FA3-6/1B
10 Фиксатор электрокабеля PA6-GF30
11 GB845-85 Винт ST4x13
12 LM0100-010 Держатель подшипника
13 Индукционный элемент 10mh
14 Провод
15 Разъем
16 Разъем 5.8x7.5x0.3
17 LM0100-003 Статор
18 GB276-94 Подшипник 607ZZ
19 LM0060-017-02 Щеткодержатель
20 LM0060-017-03 Вставка щеткодержателя
21 LM0060-017-01 Щетка угольная C
22 LM0100-004 Ротор
23 Штифт φ2.5 x 10
24 LM0100-005 Пылеотвод PP-GF30
25 LM0066A-013 Опора подошвы PP
26 LM0066A-004 Скоба 65Mn
27 LM0100-006 Подошва
28 GB276-94 Подшипник 6002RS
29 Винт M3x8
30 LM0100-007 Накладка подошвы EVA
31 LM0100-008 Эксцентрик FGT60-25
32 Винт M4x16
33 GB845-85 Винт ST4x13
34 LM0100-011 Регулятор оборотов
35 Подшипник 628RS 628RS
36 LM0100-009 Крыльчатка PA6-GF30
37 LM0100-002 Корпус правая половина PP-GF30
38 GB845-85 Винт ST4x16
42 LM0100-012 Электрокабель питания 2x0.75mm²
