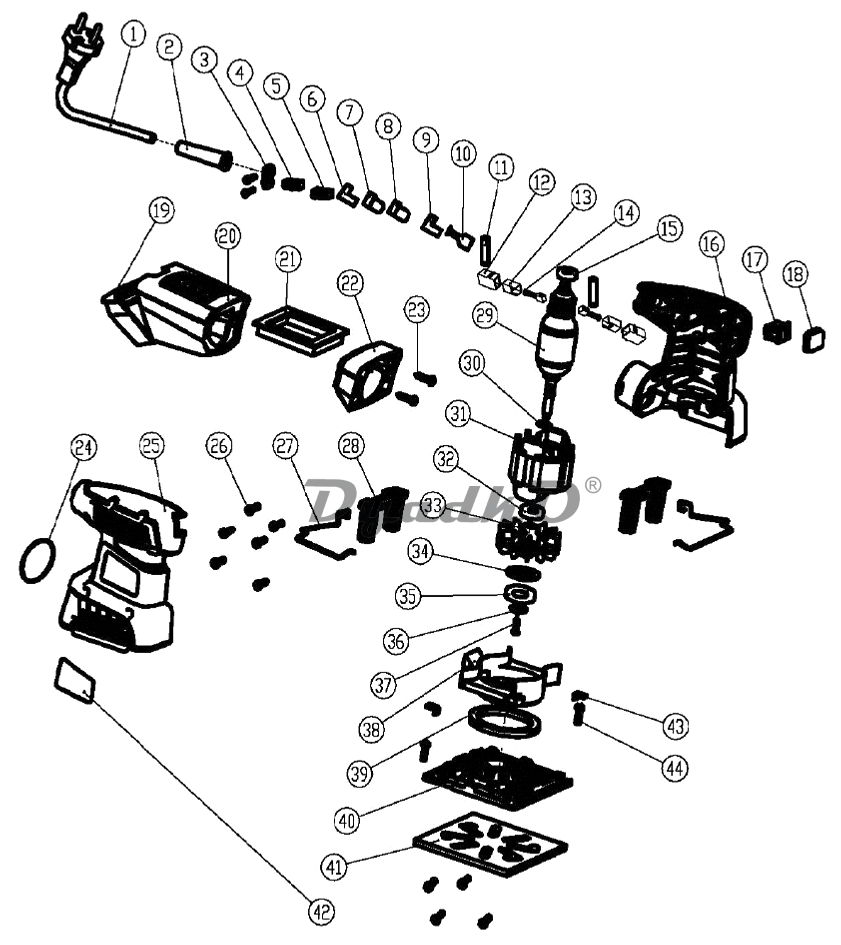

Схема ELITECH МШВ 0211

1 LM0104-014 Электрокабель питания PVC
2 LM0022-2 Наконечник электрокабеля PA6-GF30
3 LM0022-3 Фиксатор электрокабеля
4 Конденсатор
5 Разъем 4,8
6 LM0022-7 Разъем 4,8
7 LM0022-6 Разъем 4,8
8 Разъем
9 Разъем 6.6 X 6.8
10 Разъем 0.38
11 Индукционный элемент
12 LM0066A-007 Щеткодержатель
13 LM0066A-008 Вставка щеткодержателя Cu
14 LM0104-018 Щетка угольная HQ05
15 GB272-88 Подшипник 607Z
16 LM0104-008 Корпус левая половина PP-GF30
17 LM0081-008-01 Выключатель FA3-6/1В
18 LM0081-008-02 Защита выключателя PVC
19 LM0103-005 Крышка пылесборника PA6-GF30
20 LM0103-004 Корпус пылесборника PA6-GF30
21 LM0103-003 Фильтрующая кассета
22 LM0103-002 Коннектотр PA6-GF30
23 GB845-85 Винт ST4.2X 14
24 LM0103-007 Кольцо уплотнительное Ø2.4 X Ø40
25 LM0104-009 Корпус правая половина PA6-GF30
26 GB845-85 Винт ST4X 16
27 LM0104-003 Скоба 65Mn
28 LM0066A-013 Опора подошвы PP
29 LM0104-002 Ротор
30 GB/T891-1986 Шайба Ø8
31 LM0104-001 Статор
32 GB276-96 Подшипник 608ZZ 608ZZ
33 LM0104-007 Крыльчатка ZZnAI
34 LM0104-004 Шайба Q235
35 GB272-88 Подшипник 6001 2RS
36 LM0081-015 Шайба
37 GB/T819-2000 Винт
38 LM0104-010 Дефлектор EVA
39 LM0104-012 Манжета EVA
40 LM0104-011 Подошва PA66-GF40
41 LM0104-006 Накладка подошвы EVA
42 LM0104-015 Стикер
43 LM0104-005 Фиксатор скобы Q235
44 GB845-85 Винт ST4.2 X 10
