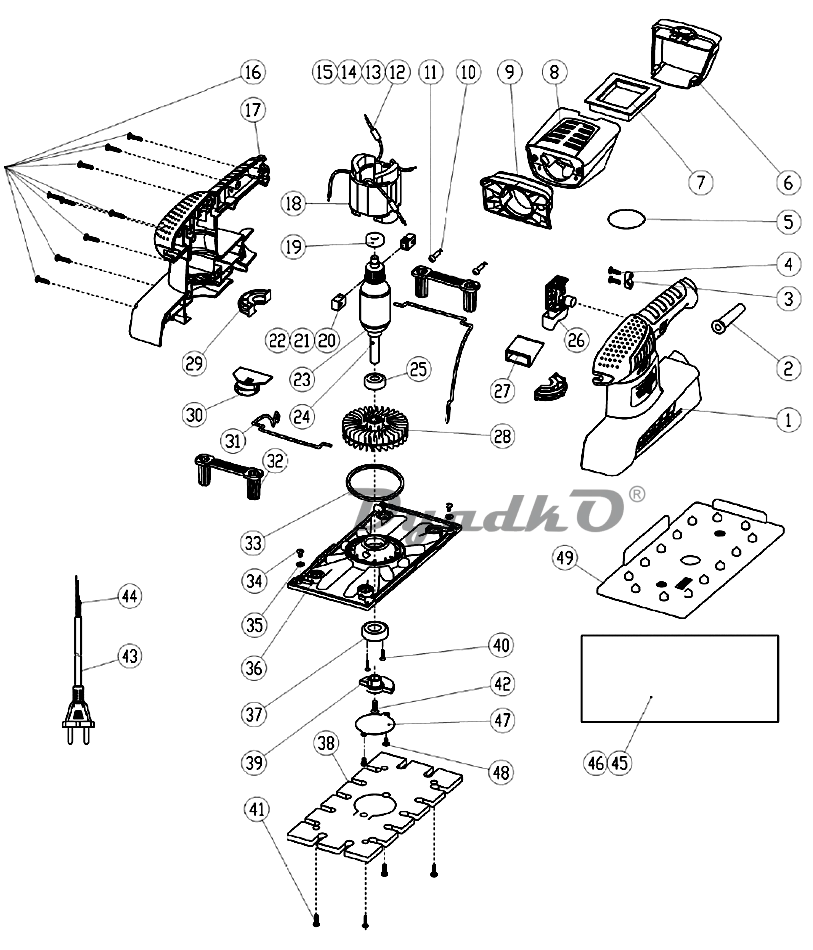

Схема ELITECH МШВ 0423Э

1 LM0129-016 Корпус левая половина PA6-GF30
2 Наконечник электрокабеля PVC
3 Фиксатор электрокабеля
4 Винт ST4*13
5 Кольцо уплотнительное 42*2mm
6 Крышка пылесборника PA6-GF30
7 Вильтрующая кассета ABS
8 Корпус пылесборника PA6-GF30
9 LM0129-015 Коннектотр PA6-GF30
10 Шайба 4mm, out dia.:7.6mm
11 Винт ST4*14
12 Индукционный элемент 10mh
13 Провод
14 Разъем
15 Разъем
16 Винт ST4X16
17 LM0129-017 Корпус правая половина PA6-GF30
18 LM0129-004 Статор q>62*40
19 GB276-94 Подшипник 608 2RS
20 LM0060-017-02 Щеткодержатель
21 LM0060-017-03 Вставка щеткодержателя
22 LM0060-017-01 Щетка угольная
23 LM0129-003 Ротор
24 Штифт Ф2.5Х10
25 Подшипник 6000 2RS with washer
26 Выключатель
27 LM0129-012 Пылеотвод PP-GF30
28 LM0129-010 Крыльчатка PA6-GF30
29 LM0129-005 Держатель подшипника PA6-GF30
30 LM0129-002 Регулятор оборотов
31 LM0129-008 Скоба 65Mn
32 LM0129-006 Опора подошвы PP
33 Кольцо уплотнительное
34 Винт M4*6
35 LM0129-007 Шайба 65Mn, 4mm
36 LM0129-009 Подошва oA uDt Cd1ia2. : 10mm
37 Подшипник 6002 2RS with washer
38 LM0129-013 Накладка подошвы 115*230
39 LM0129-011 Эксцентрик
40 Винт M4*6
41 Винт ST4*13
42 Винт M5*15
43 LM0129-001 Электрокабель питания 2*0.75
45 LM0129-014A Шлифовальный лист липучка 115x230
46 LM0129-014B Шлифовальный лист под зажим 115x280
47 LM0100-014 Крышка подошвы 201 stainless steel 0.5mm
48 Винт M4*6
49 LM0129-020 Дырокол ABS
