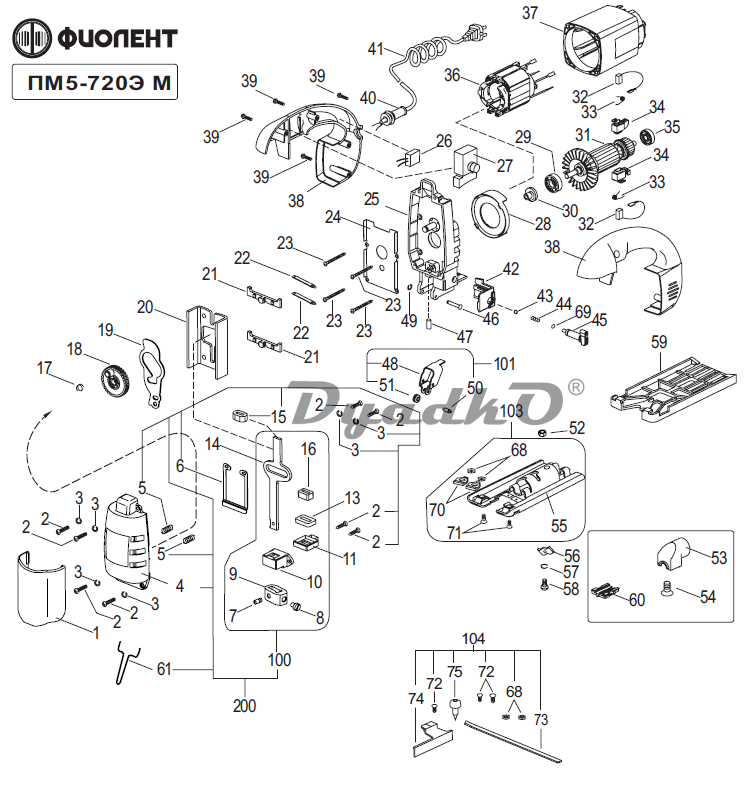

Схема ФИОЛЕНТ ПМ5-720Э М

1 Кожух
2 Винт
3 Шайба465Г 019 ГОСТ 6402-70
4 Замена поз.4 УИДФР.735211.009УИ Крышка поз.4 УИДФР.735211.009-01И Крышка (Взаимозаменяемы)
4 Крышка
5 Пружина
6 Рамка
7 Винт стопорный DИN 5515.8 М4х5
8 Винт М5-6дх10.36.05 ДСГУ ГОСТ1491:2008
9 Скоба
10 Направляющая
11 Обойма
13 Сальник
14 Шток
15 Вкладыш
16 Вкладыш
17 Пружина
18 Колесо
19 Рычаг
20 Противовес
21 Опора
22 Планка
23 Винт самонарезающий
24 Направляющая
25 Корпус
26 Конденсатор
27 Выключатель ТN01D
28 Диафрагма
29 Подшипник 629DD\\\"NMB\\\"
30 Втулка
31 Якорь
32 Щетка
33 Пружина
34 Щеткодержатель
35 Подшипник 627ZZ”NMB\\\"
36 Статор
37 Корпус
38 Ручка Комплект
39 Винт самонарезающий
40 Втулка
41 Армированный шнур H05RN-F-Bn 2x0,75-250-10-3,0 105x70мм
42 Накладка
43 Шарик4-100 ГОСТ3722-81
44 Пружина
45 Рукоятка
46 Ось
47 Толкатель
48 Рычаг
49 Шайба
50 Ось
51 Ролик
52 Гайка М5-6Н.5.019 ДСТУ ЮСТ5927:2008
53 Патрубок
54 Винт 2. M4-6gx10.36.05 ДСТУ ЮСТ17475:2008
55 Опора
56 Шайба
57 Шайба 565Г019 ЮСТ6402-70
58 Винт 2. M5-6gx18.36.019 ДСТУ ЮСТ17473:2008
59 Накладка
60 Вставка
61 Скоба
68 Гайка низкая М4 код 6Z04:2 DИN439B
69 Шайба 7.65Г.05 ГОСТ 11648-75
70 Вкладыш
71 Винт метрический М4,0х8 код 5 М14008-2 DИN965/963
72 Винт 2M4-6gx10 изменено количество 2шт на Зшт. Введены детали, 73, 74, 75, входящие в поз. 104:
72 Винт2М4-6дх10.36.016 ДСТУ ГОСТ 17473:2008
73 Линейка
73 СТИФ.741134.001 И Линейка - 1шт.
74 СТИФ.733111.001 И Направляющая - 1шт.
74 Направляющая
75 Центр
75 СТИФ.305459.001И Центр - 1шт.
100 Шток
101 Рычаг
103 Основание
104 Введена ИДФР.290801.002 Линейка взамен СТИФ.305457.001 Линейка в сборе
104 Линейка
104 ИДФР.290801.002 Линейка - изменен номер на ИДФР.290801.002И Линейка
200 Замена поз.200 ИДФР.301261.027И Крышка поз.200 ИДФР.301261.027-01И Крышка (Взаимозаменяемы)
200 Крышка
