VIP 42, VIP 42D, VIP 42F, VIP 52, VIP 52D, VIP 52F (GIPL2004_20091123_VI) 2003

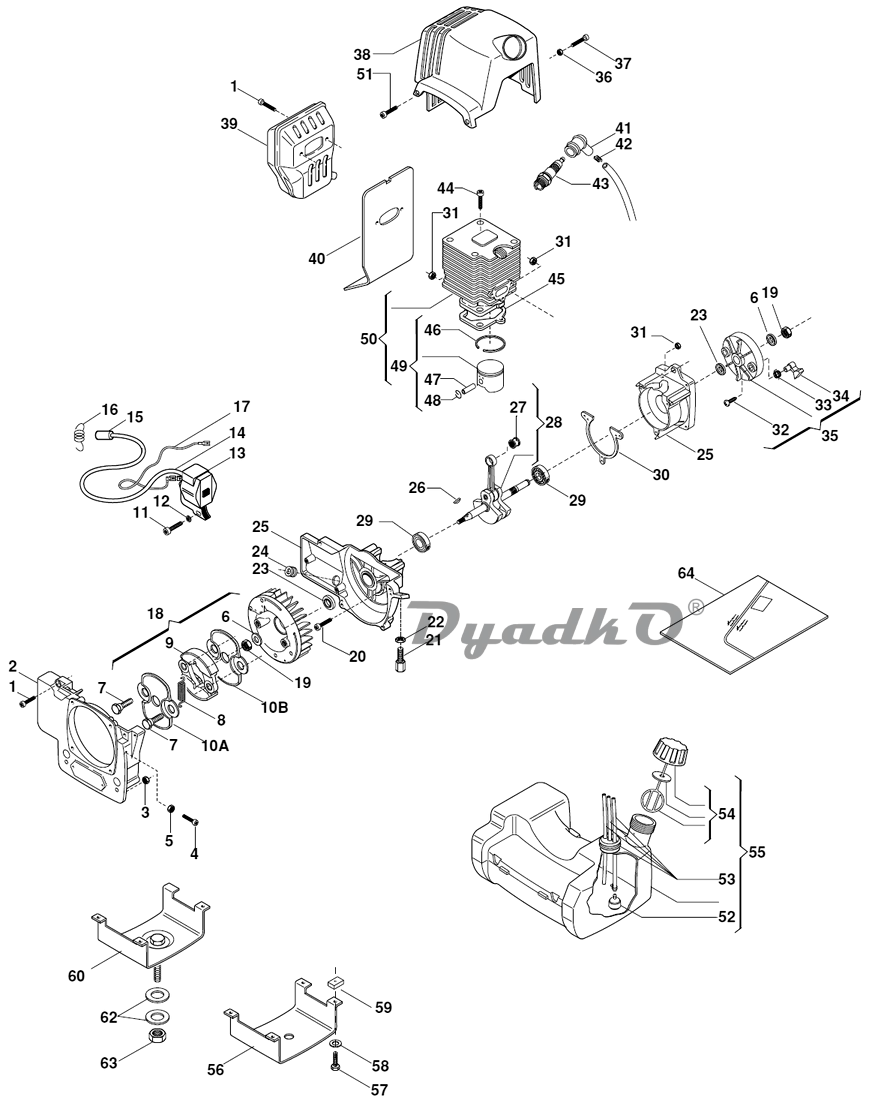

Схема ALPINA VIP 42, VIP 42D, VIP 42F, VIP 52, VIP 52D, VIP 52F (GIPL2004_20091123_VI) 2003 Motor Mod 42-52
1
Screw
2
Trasm.support case
3
Nut
4
Screw
5
Washer
5а
Faston (Flex)
6
Grommet
7
Screw
7
Screw for plate
8
Spring for piston assy Ø 42
8
Springfor piston assy Ø 45
9
Clutch unit for piston assy Ø 42
9
Clutch unit for piston assy Ø 45
10b
nner clutch-mass-guide plate
10а
Outer clutch-mass-guide plate
11
Screw
12
Washer
13
Elettronic coil
14
Spark plug cable
15
Wire jaket
16
Clamp
17
Ground terminal
17
Ground terminal Flex
18
Flywheel assy Ø 42 (Incl.7-10)
18
Flywheel assy Ø 45 (lncl.7-10)
19
Washer
20
Screw
21
Wire adjuster
22
Nut
23
Seal ring
24
Grommet
25
Crankcase Assy
26
Flywheel key
27
Needle bearing
28
Crankshaft (lncl.27)
29
Ball bearing
30
Gasket
31
Nut autoblock
32
Screw
33
Spring
34
Starter hook
35
Starter cup assy (lncl.32-34)
36
Washer
37
Screw
38
Cylinder cover Yellow
38
Cylinder cover Orange
38
Cylinder cover Red
38
Cylinder cover Green
39
Muffler Mod.42-42D / 52-52D
39
Muffler Mod.42-52 Flex
40
Vluffler gasket
41
Spark plug cover
42
Spark plug spring
43
Plug
44
Screw M5x25
45
Cylinder gasket
46
Piston ring Ø 45mm
46
Piston ring Ø 45mm
47
Pin for piston Ø 42mm
47
Pin for piston Ø 45mm
48
Circlip
49
Piston assy Ø 42mm
49
Piston assy Ø 45mm
50
Cyl.-piston assy Ø 42mm
50
Cyl.-piston assy Ø 45mm
51
Screw
52
Intake filter
53
Grommet assy
54
Fuel cap assy
55
Fuel tank assy (Incl.52-54)
56
Motor flange
57
Screw
58
Washer
59
Square nut
60
Flange
62
Washer
63
Nut
64
Gasket set (lncl.30-40-45)
