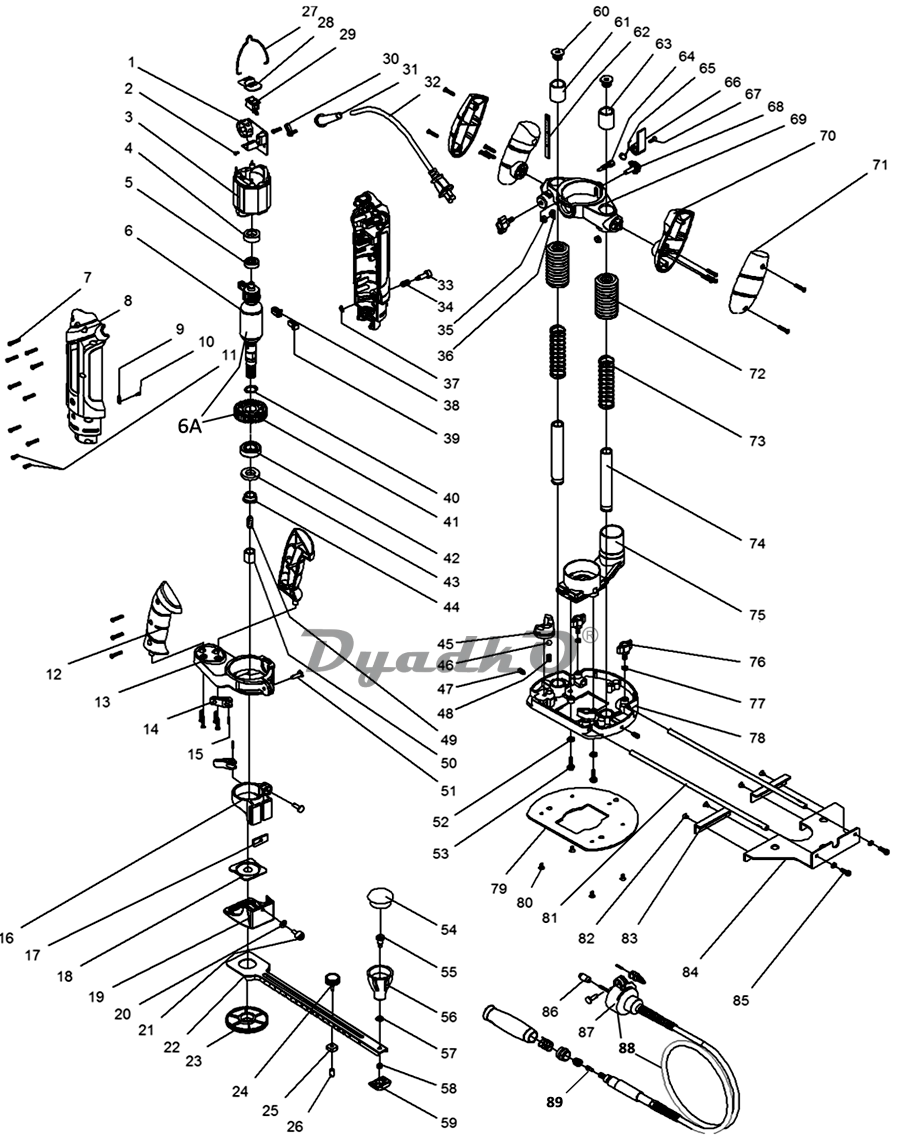

Схема ELITECH ПШ 650Э ПШ 650 Э

1 Плата управления частотой вращения двигателя
2 Винт
3 Статор
4 Пыльник подшипника
5 Подшипник
6 Ротор
6А Ротор в сборе с крыльчаткой. Поз. 6+41
7 Винт
8 Корпус
9 Проставка
10 Винт
11 Винт
12 Рукоятка левая половина
13 Суппорт рукоятки
14 Рычаг фиксатора
15 Штифт
16 Суппорт
17 Гайка стопорная
18 Проставка пятки
19 Пятка опрная
20 Шайба
21 Винт регулировочный
22 Рычаг циркуля
23 Опорный диск циркуля
24 Винт-барашек
25 Гайка квадратная
26 Втулка
27 Скоба для подвеса
28 Кнопка выключателя
29 Выключатель
30 Фиксато кабеля
31 Наконечник кабеля
32 Электрокабель питания с вилкой
33 Кнопка блокировки шпинделя
34 Пружина
35 Гайка
36 Пружина
37 Рычаг блокировки
38 Щеткодержатель
39 Щетка
40 Кольцо стопорное
41 Крыльчатка охлаждения
42 Подшипник
43 Прокладка фетровая
44 Гайка стопорная
45 Упор револьверный
46 Шарик металлический
47 Винт потайной
48 Пружина
49 Цанга
50 Гайка цанги
51 Штифт
52 Шайба пружинная
53 Винт
54 Заглушка ручки циркуля
55 Винт
56 Ручка циркуля
57 Шайба
58 Гайка
59 Гайка
60 Заглушка с резьбой
61 Втулка верхняя левая
62 Ограничитель глубины
63 Втулка верхняя правая
64 Винт
65 Пружина
66 Рычаг блокировки
67 Винт
68 нет описания
69 Суппорт
70 Ручка левая половина
71 Ручка правая половина
72 Пыльник
73 Пружина
74 Направляющая
75 Насадка пылеотсос
76 Винт-барашек
77 Пружина
78 Основание
79 Подошва
80 Винт
81 Стержень упора направляющего
82 Винт
83 Планка упорная
84 Упор направляющий
85 Винт
86 Цанговый зажим
87 Наконечник гибкого вала
88 Гибкий вал
89 Цанговый зажим для гибкого вала 3,2мм.
