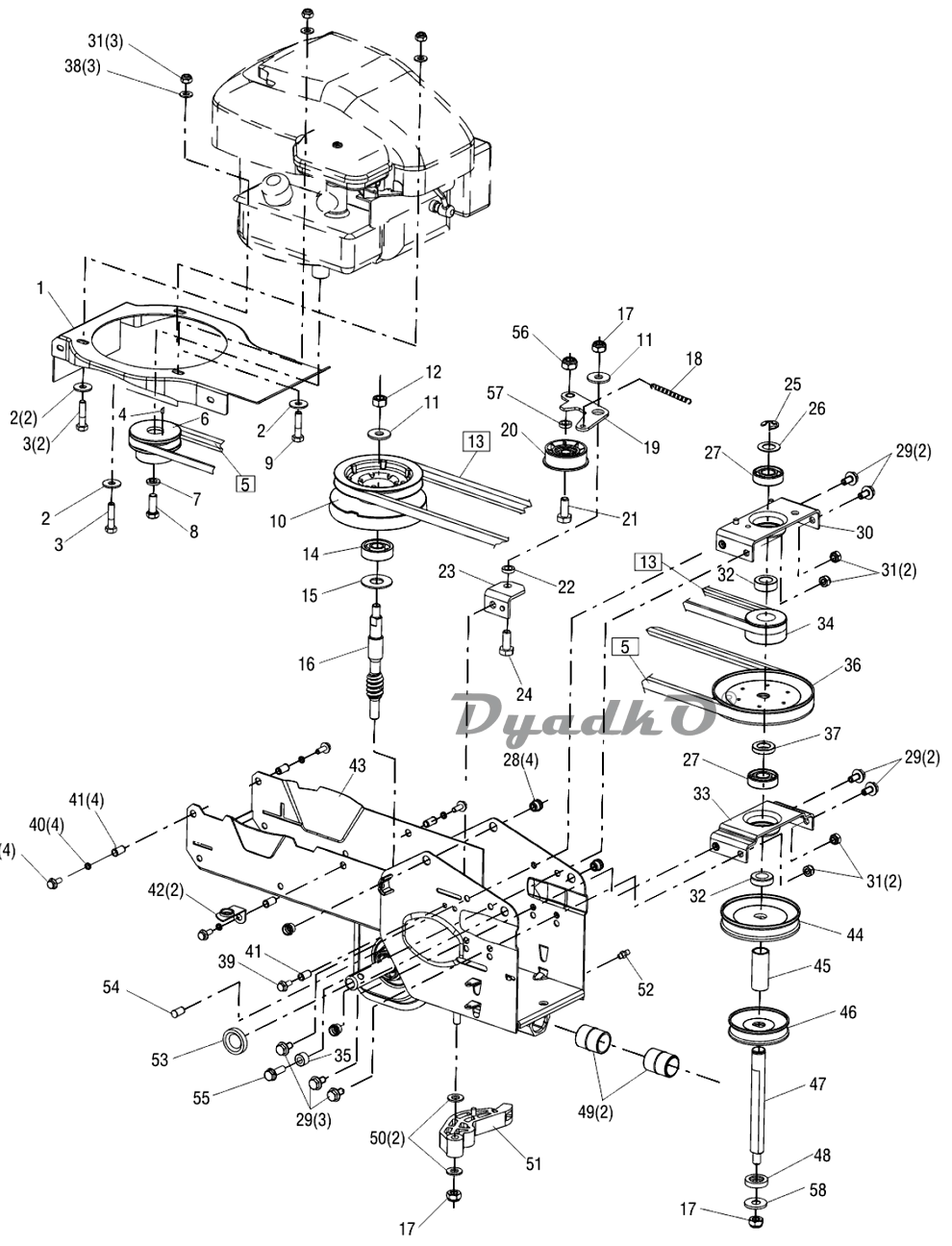

Схема AL-KO BM 870 III (112871) 03/2014 2

1 пластинчатый держатель BM 870/875 R9006
2 ШАЙБА 8,4 9021-ST VZ
2 ШАЙБА 8,4 9021-ST VZ
3 ВИНТ 8 X 35 DIN931 - 8.8 VZ
3 ВИНТ 8 X 35 DIN931 - 8.8 VZ
4 ПРУЖИННАЯ ШАЙБА 4 X 6.5 6888
5 клиноавый ремень косильного механизма 5002 R
6 шкив клинового ремня двигателя
7 ШАЙБА ГРОВЕРА 10 DIN127 VZ
8 ВИНТ SKT UNF 3/ 8\"X25
9 винт M8X60 UNI 5737 CL8.8 оцинкованный
10 шкив двухручейного клинового ремня
11 ШАЙБА 10,5 9021-ST VZ
12 ГАЙКА 10X1 DIN934 A3C
13 клиновой ремень X10-752 OPTIBELT LP6T67
14 шарикоподшипник 6302 2RS
15 шайба
16 вал редуктора
17 гайка шестигранная M10 985 (700122)
18 пружина (COMBI 5002R)
19 ЗАЖИМНЫЙ РЫЧАГ + СТОПОРНОЕ КОЛЬЦО
20 НАТЯЖНОЙ БЛОК
21 болт 12X32 (700845)
22 распорный элемент 10,5x16x4
23 крепежный уголок (409051)
24 ВИНТ 8 X 35 DIN933 - 8,8 A3C
25 СТОПОРНОЕ КОЛЬЦО
26 распорная шайба
27 шарикоподшипник 6203RS (700379)
28 запрессованная гайка (P109260050200)
29 болт 8 X 16 700545
29 болт 8 X 16 700545
30 кронштейн верхний
31 ГАЙКА 6-ТИ ГРАННАЯ 8 DIN985- 8 A3C ERS 705383
31 ГАЙКА 6-ТИ ГРАННАЯ 8 DIN985- 8 A3C ERS 705383
32 распорная шайба D.17,1x30xH9
33 кронштейн нижний
34 шкив клинового ремня D60 VORW.
35 распорная втулка 16X8,5X10
36 шайба KR PROFI 102
37 втулка (COMBI 5002R)
38 ШАЙБА A 8,4 DIN125-ST A3C D
39 ВИНТ 6X 16 DIN933- 8.8 A3C
39 ВИНТ 6X 16 DIN933- 8.8 A3C
40 ШАЙБА 6,4 9021-ST A3C
41 запрессованная гайка
41 запрессованная гайка
42 направляющий уголок BM5001R
43 СЕРЫЙ КОРПУС РЕДУКТОРА BM
44 клиноременный шкив (KEHRW.COMBI)
45 распорная трубка D18X22 H53.8 ZNT
46 шайба KR PROFI 102
47 ВАЛ
48 шайба
49 втулка
50 ШАЙБА A 10,5 DIN125-ST A3C D
51 поворотный рычаг(BM660/870)
52 НИППЕЛЬ AS 6X1 KEG 71412
53 уплотнительное кольцо BM660/870
54 ЗАПОРНЫЙ БОЛТ - 906 R 1/4
55 болт 8 X 25 704545+700201
56 ГАЙКА 6-ТИ ГРАННАЯ 12 DIN985-10 VZ
57 втулка
58 пружина подметальной щетки COMBI
