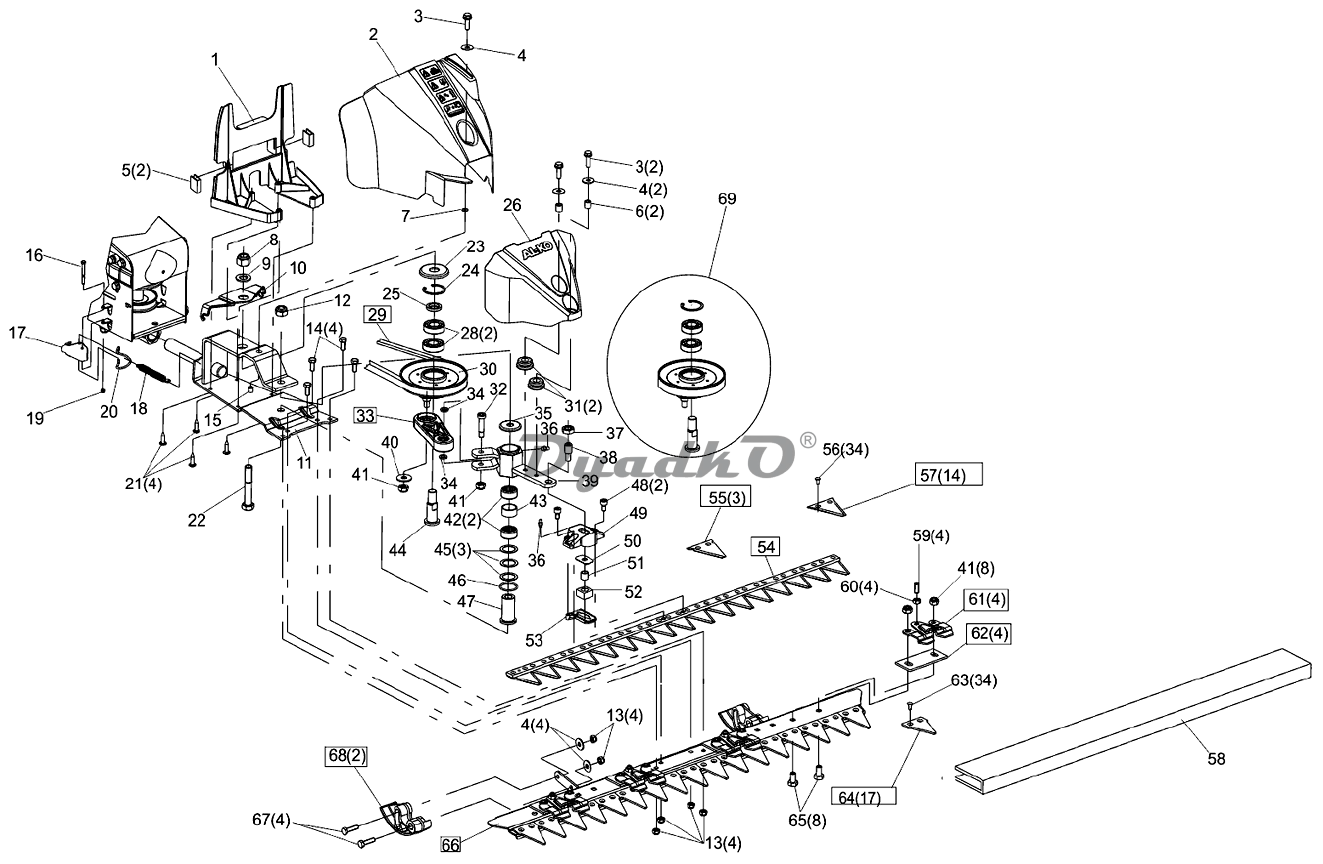

Схема AL-KO BM 870 III (112871) 07/2013-03/2014 1

1 кронштейн защиты ножевого бруса
2 КРЫШКА ЗАДНЯЯ
3 болт 8 X 25 704545+700201
3 болт 8 X 25 704545+700201
4 ШАЙБА 8,4 9021-ST VZ
4 ШАЙБА 8,4 9021-ST VZ
4 ШАЙБА 8,4 9021-ST VZ
5 зажим
6 распорная втулка
7 пластмассовая шайба
8 гайка M 16 700232
9 шайба 700625
10 КРЕПЕЖНАЯ ПЛАСТИНА ОТТЯЖНОЙ ПРУЖИНЫ
11 P109 322020109
12 ГАЙКА 6-ТИ ГРАННАЯ 14 DIN985-10 A3C
13 ГАЙКА 6-ТИ ГРАННАЯ 8 DIN985- 8 A3C ERS 705383
14 ВИНТ 8 X 25 DIN933 - 8.8 A3C D.
15 резьбовая вставка M8 (9203B/M8/8S)
16 винт M5X45 ZNT UNI5737
17 зажимная защелка
18 пружина быстроразъемного соединения
19 гайка M5 BM660/870 700119
20 рессора
21 винт TAPT 6X25, оцинков.
22 винт TE M14/85 UNI 5737 CL:8.8 ZNT
23 защитный колпак PROFI 102
24 ФИКСИРУЮЩЕЕ КОЛЬЦО 42X1,75 472
25 распорная втулка PROFI 102
26 КРЫШКА ПЕРЕДНЯЯ
28 ПОДШИПНИК 6004 2RS 625
29 клиновой ремень SPZ 662 LD7700
30 ШАЙБА КЛИНЧАТОГО РЕМНЯ
31 виброзащитная резина
32 винт 8.8 (TCEI M10X45 DIN 7984)
33 шатун
34 распорная шайба 10х16х2,5
35 защитный колпак PROFI 102
36 НИППЕЛЬ AS 6X1 KEG 71412
37 гайка 6-гранная 14 985-10 A3C
38 установочный винт
39 приводной рычаг
40 ШАЙБА 10,5 9021-ST VZ
41 гайка шестигранная M10 985 (700122)
41 гайка шестигранная M10 985 (700122)
42 игольчатый подшипник PROFI 102
43 втулка
44 болт крышки подшипника PROFI 102
45 кольцо ITT
46 кольцо круглого сечения PROFI 102
47 втулка с буртиком PROFI 102
48 ВИНТ 8 X 16 DIN912 - 8,8 VZ
49 обойма ножа
50 дистанционный элемент привода ножа
51 втулка привода ножа
52 распорная колодка
53 крышка обоймы ножа
54 верхний нож 87 см (ВМ 870)
55 клинок ножа
56 заклепка с потайной головкой 5х10,5
57 лезвие ножа
58 кожух для защиты ножей BM870
59 УСТАНОВОЧНЫЙ ВИНТ 8X20 916
60 гайка M8 bM660/870 700108
61 ножевая головка (BM660/870)
62 направляющая (BM660/870)
63 заклепки (BM660/870)
64 лезвие нижнее
65 ВИНТ10X 25 DIN933 - 8,8 VZ
66 полосовой корпус 870 мм (BM870)
67 болт M8X30 701171
68 скользящая опора (BM660/870)
69 ШАЙБА КЛИНЧАТОГО РЕМНЯ КОМПЛЕКТ
