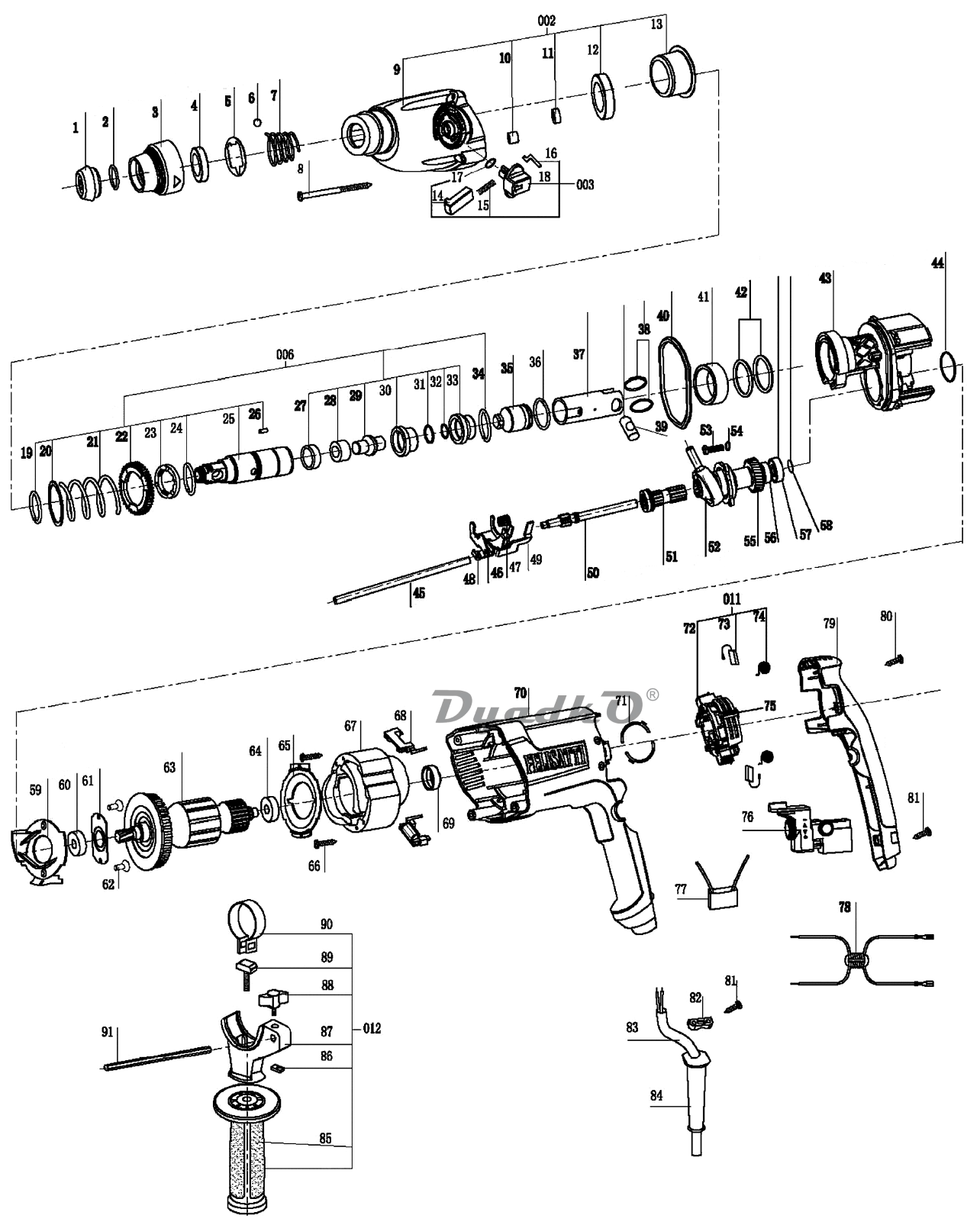

Схема FELISATTI RH30/900ER (3170)

1 Колпачок защитный
2 Кольцо стопорное
002 Полный головная группа
3 Втулка нажимная
003 Группа рычага переключения передач
4 Шайба
5 Шайба специальная
6 Шарик
006 группа цилиндра
7 Пружина
8 Винт ST4,8x35
9 Корпус редуктора
10 Подшипник игольчатый НК-0608
11 Подшипник шариковый 628/6
011 щетки Группа
012 Кулак Полный Вспомогательное
12 Манжета
13 Подшипник игольчатый специальный
14 Кнопка
15 Пружина
16 Поводок переключатель
17 Кольцо резиновое 11x2,5
18 Ручка переключателя
19 Кольцо пружинное 28x2,5
20 Шайба
21 Пружина
22 Колесо зубчатое Z=50
23 Втулка кулачковая
24 Кольцо запорное 29x1,5
25 Ствол
26 Ролик игольчатый 2,5x11,8
27 Манжета
28 Втулка
29 Проммасса
30 Корпус ловителя бойка
31 Амортизатор 18x3,5
32 Ловитель бойка 10,7x3,7
33 Крышка ловителя бойка
34 Кольцо стопорное 27,5x2
35 Боёк
36 Кольцо уплотнительное
37 Поршень
38 Кольцо ограничительное
39 Палец
40 Кольцо уплотнительное
41 Подшипник скольжения
42 Шайба
43 Промщит
44 Кольцо уплотнительное
45 Ось
46 Скоба переключателя
47 Пружина
48 Скоба направляющая 2
49 Скоба направляющая 1
50 Вал шлицевой
51 Блок сцепления в сборе
52 Подшипник качающийся
53 Винт torx M4x12ZNG
54 Шайба пружинная 4 DIN7980
55 Колесо зубчатое
56 Подшипник шариковый 607
57 Подшипник шариковый 627
58 Кольцо
59 Дефлектор воздушный
60 Подшипник шариковый 609
61 Крышка подшипника
62 Винт М4Х10
63 Якорь с вентилятором в сборе 230V
64 Подшипник шариковый 607
65 Диафрагма
66 Винт torx ТР4х16ZNG
67 Статор
68 Колодка клеммная
69 Втулка демпфирующая
70 Корпус двигателя
71 Полукольцо-контактор
72 Щеткодержатель
73 Щетка электрическая
74 Пружина спиральная
75 Упор переключателя реверса
76 Выключатель
77 Конденсатор
78 Дроссель
79 Ручка-накпадка
80 Винт torx 4x35
81 Винт torx ТР 4x20
82 Накладка резиновая
83 Планка фиксации кабеля
84 Шнур питания с вилкой
85 Трубка защитная шнура
86 Ручка
87 Накладка резиновая
88 Прижим
89 Держатель
90 Винт барашковый
91 Винт специальный
92 Хомут
