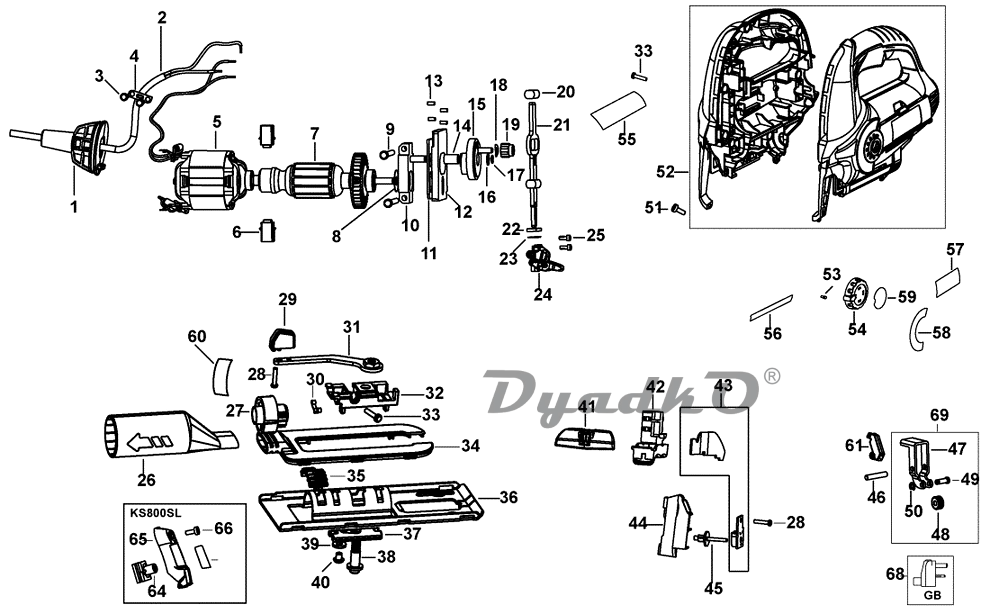

Схема BLACK&DECKER KS 800 S (Type 1)

1 ЗАЩИТА ШНУРА ПИТАНИЯ
2 КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) 2.3M
3 ВИНТ No 6 x 12.7mm
4 ЗАЖИМ ШНУРА ПИТАНИЯ
5 ОБМОТКА ВОЗБУЖДЕНИЯ 230 В
6 ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ SA
6 ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ SA
7 ЯКОРЬ SA 230V
8 ШАЙБА
9 ВИНТ M4.55 x 45 T20
10 ОПОРНАЯ ПЛИТА
10 ОПОРНАЯ ПЛИТА
11 ВИЛКА
12 ПРОТИВОВЕС
13 ШТИФТ
14 ПОДШИПНИК
15 ШЕСТЕРНЯ
16 ШАЙБА
17 ЗАЖИМ
18 ШАЙБА
19 РОЛИК
20 ПОДШИПНИК
21 ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ
22 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
22 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
23 ПЛАСТИНА
24 ЗАЖИМ РЕЖУЩЕГО ДИСКА
25 ВИНТ M3 X 8
26 ВАКУУМНЫЙ АДАПТЕР
27 ИНДИКАТОР
28 ВИНТ M3x12 - T10 - Zinc
29 РУЧКА
30 ПРУЖИНА
30 ПРУЖИНА
31 РЫЧАГ SA
31 РЫЧАГ SA
32 БЛОК
33 ВИНТ M4 x 19 - T20
34 КРЫШКА
35 ВСТАВКА
36 БАШМАК
37 ЗАМОК ПЛАСТИНЫ
38 БОЛТ
39 ШАЙБА
40 БОЛТ M5
41 ПРИВОД LOCK ON
42 ВЫКЛЮЧАТЕЛЬ SA
43 ПЕЧАТНАЯ ПЛАТА 230 В
44 ОПОРА
45 КУЛАЧОК
46 ШТИФТ
47 КРОНШТЕЙН
48 РОЛИК
49 ШТИФТ
50 СТОПОРНОЕ КОЛЬЦО
51 ВИНТ M3 x 16 - T10
52 РУЧКА ДЕРЖАТЕЛЬ В СБОРЕ
53 СТОПОР
54 РУЧКА
54 РУЧКА
55 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
55 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
56 ЭТИКЕТКА ШАРНИРА
57 ЯРЛЫК ПРОИЗВОДИТЕЛЯ
58 ЭТИКЕТКА
59 ЭТИКЕТКА
59 ЭТИКЕТКА
60 ЭТИКЕТКА
61 ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ПЫЛИ
69 ОПОРА SA
