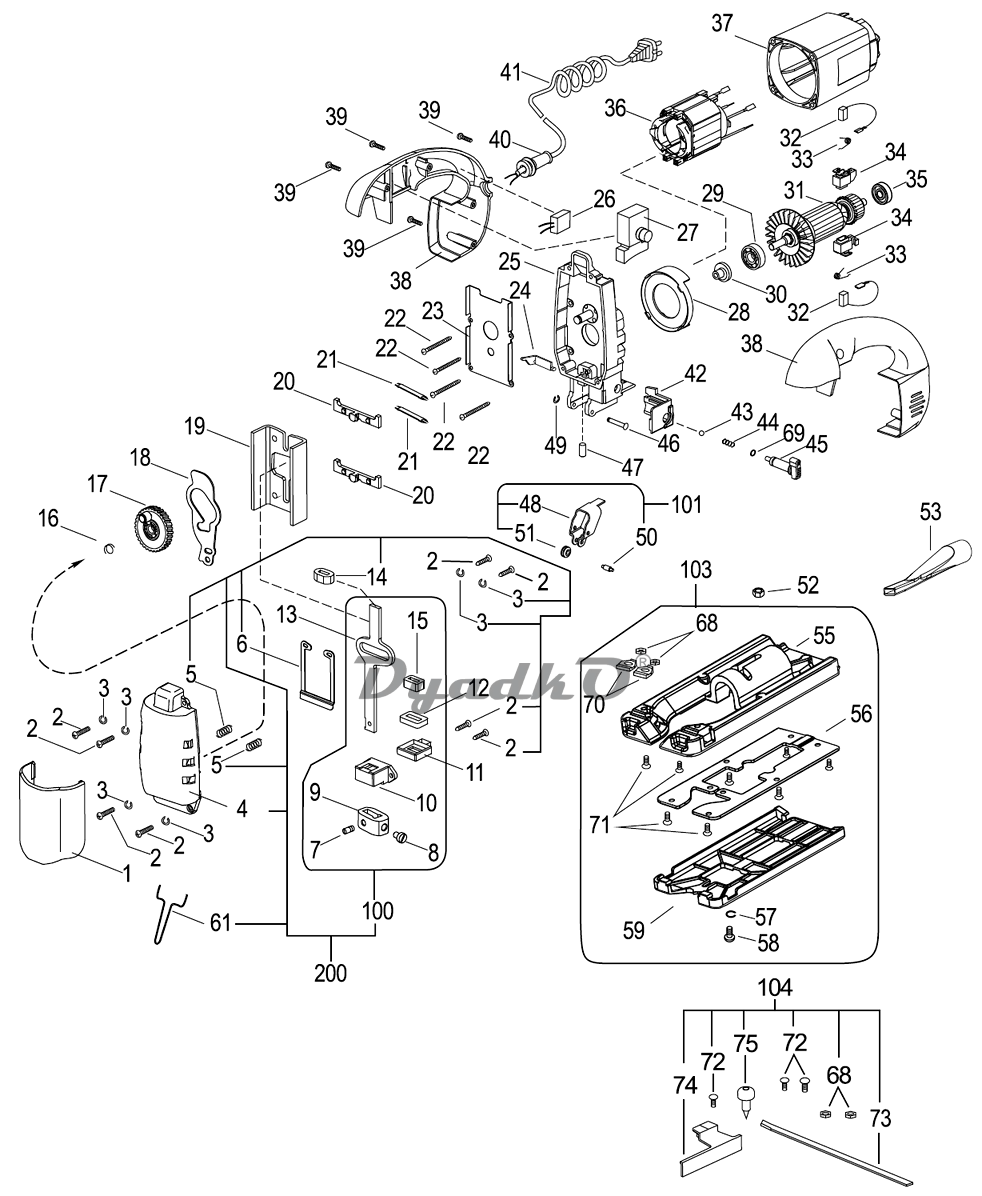

Схема ФИОЛЕНТ ПМ5-750Э М

1 Кожух
2 Винт
3 Шайба465Г 019 ГОСТ 6402-70
4 Крышка
5 Пружина
6 Рамка
7 Винт стопорный DIN5515.8 4х5
8 Винт метрический 5,0x10 код 5155010-OCDIN912
9 Скоба
10 Направляющая
11 Обойма
12 Сальник
13 Шток
14 Вкладыш
15 Вкладыш
16 Пружина
17 Колесо
18 Рычаг
19 Противовес
20 Опора
21 Планка
22 Винт самонарезающий
23 Направляющая
24 Заслонка
25 Корпус
26 Конденсатор
27 Выключатель TN01D
28 Диафрагма
29 Подшипник 629DD”NMB”
30 Втулка
31 Якорь
32 Щетка
33 Пружина
34 Щеткодержатель
35 Подшипник 627ZZ”NMB”
36 Статор
37 Корпус
38 Ручка
39 Винт самонарезающий
40 Втулка
41 Армированный шнур H05RN-F-Bn 2x0,75-250-10-3,0
42 Накладка
43 Шарик 4-100 ГОСТ3722-81
44 Пружина
45 Рукоятка
46 Ось
47 Толкатель
48 Рычаг
49 Шайба
50 Ось
51 Ролик
52 Гайка М5-6Н.5.019 ДСТУ ГОСТ5927:2008
53 Патрубок
55 Опора
56 Панель
57 Шайба 5 65Г 019 ГОСТ6402-70
58 Винт метрический 5,0x20 код 5155020-00 DIN912
59 Накладка
61 Скоба
68 Гайка М4-6Н.04.016 ДСТУ ГОСТ5916:2008
69 Шайба 7.65Г.05 ГОСТ 11648-75
70 Вкладыш
71 Винт метрический М4,0х8 код 5 М14008-2 DIN965/963
72 Винт 2.М4-6дх10.36.016 ДСТУ ГОСТ 17473:2008
73 Линейка
74 Направляющая
75 Центр
100 Шток
101 Рычаг
103 Основание
104 Линейка
200 Крышка
