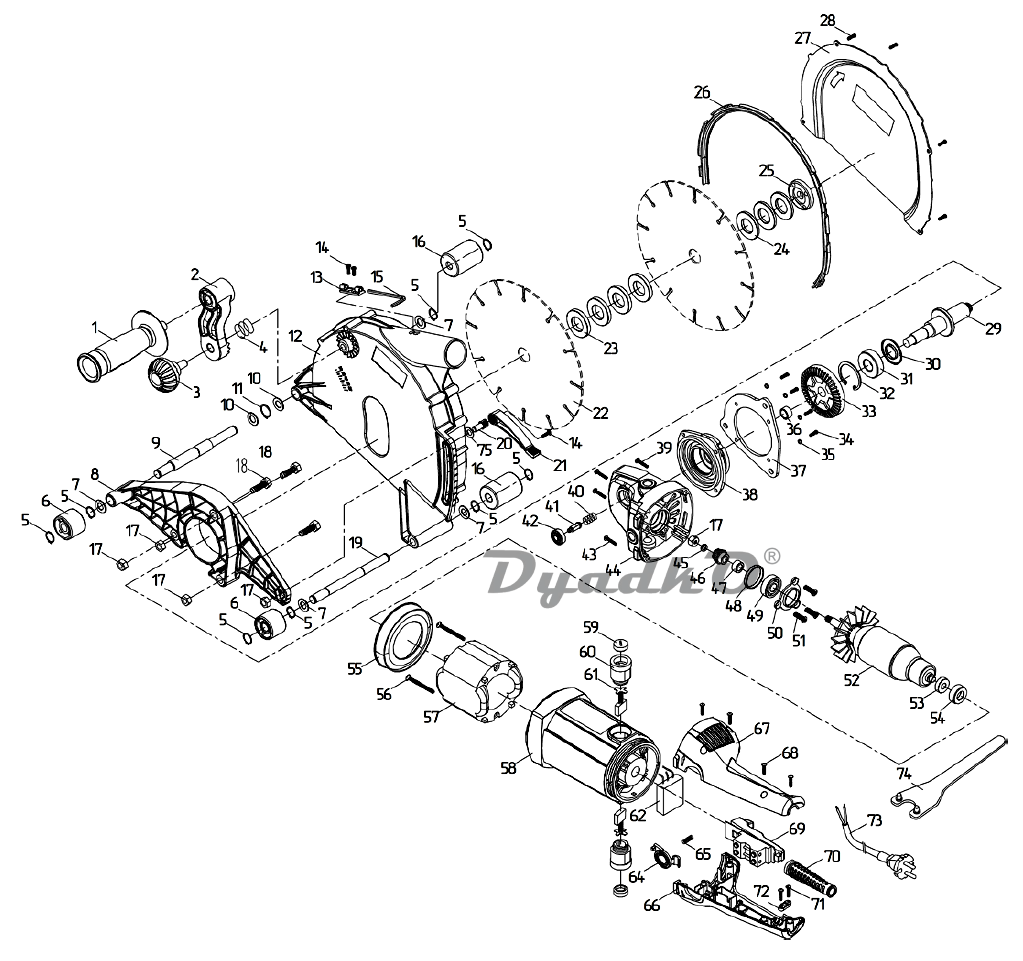

Схема ИНТЕРСКОЛ ПД-230/2600Э ПД-230/2600Э (364.хххххх)

1 13418.5191 Рукоятка боковая
2 13418.5102 Стойка рукоятки
3 13418.5103 Маховик фиксации рукоятки M10х20
4 13418.5104 Пружина Ø23хØ1.5х18
5 13418.5105 Кольцо пружинное Ø12
6 13418.5106 Ролик малый
7 13418.5107 Шайба
8 13418.5108 Рычаг регулировки глубины пропила
9 13418.5109 Ось
10 13418.5110 Шайба
11 13418.5111 Кольцо пружинное Ø15
12 13418.5112 Кожух защитный
13 13418.5113 Держатель ключа
14 13418.5114 Винт M4х10
15 13418.5115 Ключ шестигранный S4
16 13418.5116 Ролик большой
17 13418.5117 Гайка M8
18 13418.5118 Болт M8х30
19 13418.5119 Ось
20 13418.5120 Винт
21 13418.5121 Рычаг фиксации глубины пропила
22 13418.5122 Диск алмазный Ø230х5хØ22.2
23 13418.5123 Шайба тонкая Ø22,2хØ42,2х4
24 13418.5124 Шайба толстая Ø22,2хØ42,2х6
25 13418.5125 Гайка крепления диска М14хØ45х9
26 13418.5126 Прокладка резиновая
27 13418.5127 Крышка кожуха защитного
28 13418.5128 Винт М5х16(вн. шст.)
29 13418.5129 Шпиндель
30 13418.5130 Прокладка
31 13418.5131 Подшипник шариковый 6203 (17х40х12)
32 13418.5132 Кольцо пружинное Ø40
33 13418.5192 Колесо зубчатое коническое
34 13418.5134 Винт M5х20
35 13418.5135 Шайба пружинная Ø5
36 13418.5136 Подшипник игольчатый HK1210 (12х16х10)
37 13418.5137 Пластина крепежная
38 13418.5138 Крышка редуктора
39 13418.5139 Винт ST5х40,head < Ø8.5
40 13418.5140 Пружина Ø15хØ1х12.5
41 13418.5141 Фиксатор шпинделя
42 13418.5142 Кнопка фиксатора шпинделя
43 13418.5143 Винт ST5х30, head < Ø8.5
44 13418.5144 Корпус редуктора
45 13418.5145 Шайба пружинная Ø8
46 13418.5193 Шестерня коническая
47 13418.5147 Втулка
48 13418.5148 Кольцо уплотнительное
49 13418.5149 Подшипник шариковый 6201-2RS (12х32х10)
50 13418.5150 Крышка подшипника
51 13418.5151 Винт M5х10
52 13418.5194 Якорь с вентилятором Ø54х60,220V-240V,2600W
53 13418.5153 Подшипник шариковый 608-2RS (8х22х7)
54 13418.5154 Втулка демпфирующая
55 13418.5155 Диафрагма
56 13418.5156 Винт ST5х75
57 13418.5195 Статор Ø95х60,220V-240V,2600W
58 13418.5158 Корпус двигателя
59 13418.5159 Крышка щеткодержателя
60 13418.5160 Корпус щеткодержателя
61 13418.5161 Щетка электрическая 7х17х17
62 13418.5196 Блок электронный Ining TN40-68, 20A 250V~5E4
64 13418.5165 Кнопка–фиксатор поворота ручки
65 13418.5166 Пружина Ø5.8хØ0.8х24
66 13418.5167 Ручка
67 13418.5168 Ручка накладка
68 13418.5169 Винт ST4х18, head < 7.3
69 13418.5170 Выключатель KEDU HY44BC 20(12)A 250V~ 5E4
70 13418.5171 Втулка защитная
71 13418.5172 Винт ST4х14
72 13418.5173 Планка крепления шнура
73 13418.5174 Шнур питания с вилкой H07RN-F, 2х1.5mm²
74 13418.5175 Ключ специальный
75 13418.5191 Шайба
13418.7181 Пила алмазная двухдисковая угловая (штроборез) ПД-230/2600Э
