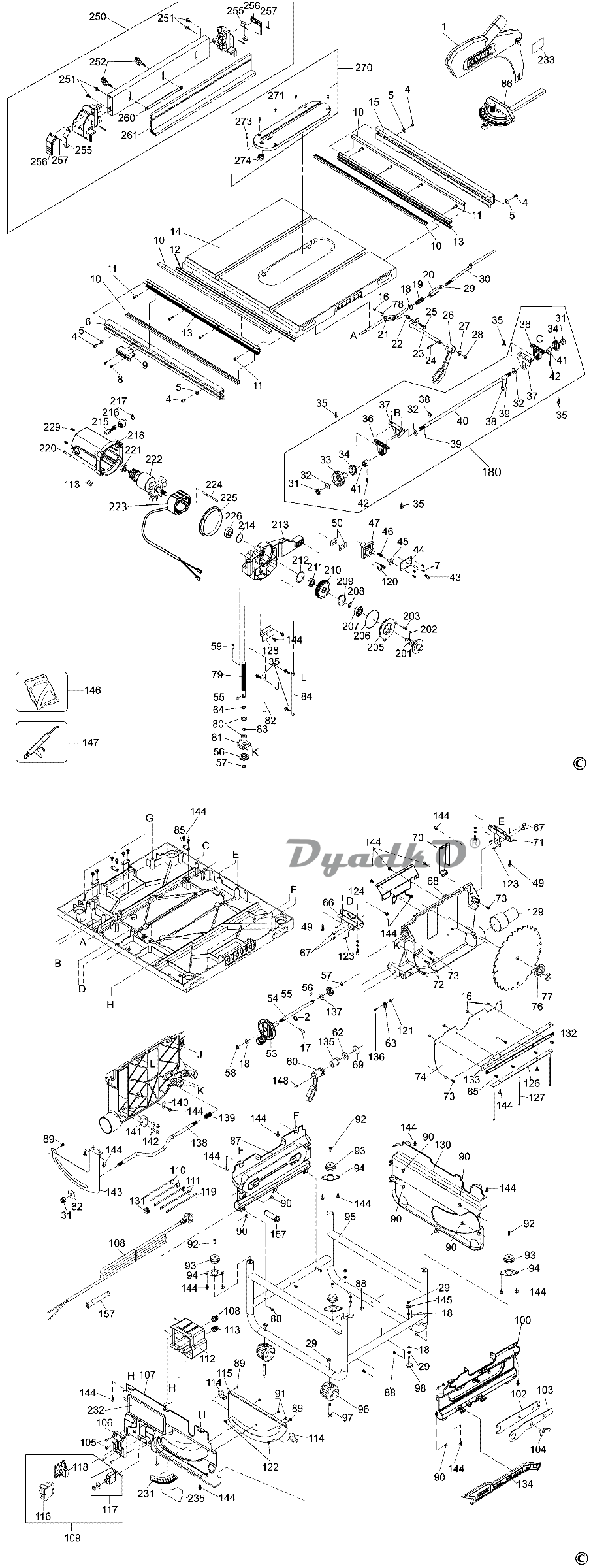

Схема DEWALT DW745 DW745 (Type 3)

1  ОГРАЖДЕНИЕ, В СБОРЕ
2  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
4  ШТИФТ
5  ГАЙКА M6
6  НАПРАВЛЯЮЩАЯ
7  ВИНТ СПЕЦИАЛЬНЫЙ
8  ШАЙБА M4
9  УКАЗАТЕЛЬ
10  КОЛПАЧОК
11  ВИНТ СПЕЦИАЛЬНЫЙ M5 X 16 W/WASHER
12  ШКАЛА
13  НАПРАВЛЯЮЩАЯ
14  СТОЛ
15  НАПРАВЛЯЮЩАЯ, ЗАДНЯЯ
16  ГАЙКА M5
17  ШТИФТ м
18  ШАЙБА M8
19  ПРУЖИНА
20  РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ
21  ВАЛ SA
22  ВТУЛКА
23  ВАЛ
24  ШТИФТ
25  ВИНТ M5 X 25
26  БЛОКИРОВКА РЫЧАГА
27  ШАЙБА M6
28  ГАЙКА M6
29  ГАЙКА M8 X 1.25
30  ВАЛ SA
31  КОНТРГАЙКА
32  ШАЙБА M10
33  РУЧКА НАПРАВЛЯЮЩЕЙ
34  ВЕДУЩАЯ ШЕСТЕРНЯ
35  ВИНТ СПЕЦИАЛЬНЫЙ M5
36  КРОНШТЕЙН
37  КОЖУХ
38  СТОПОРНОЕ КОЛЬЦО
39  ШТИФТ 4 X 16
40  СТЕРЖЕНЬ
41  ОПОРА ПОДШИПНИКА
42  ПРУЖИНА
43  ВИНТ M8 X 1.25P X 16 HEX
44  КРЫШКА
45  СТОПОРНЫЙ ШТИФТ
46  ПЛАСТИНЧАТАЯ ПРУЖИНА
47  ОСНОВА
49  ВИНТ СПЕЦИАЛЬНЫЙ M6 WITH WASHER
50  ПРОМЕЖУТОЧНОЕ КОЛЬЦО
53  КОЛЕСО SA
54  ВАЛ
55  КЛЮЧ 4 X 4 X 8
56  КОНИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА
57  КОЛЬЦО
58  ГАЙКА M8 X 1.25P
59  ВИНТ СПЕЦИАЛЬНЫЙ M5 X 10 W WASHER
60  ФИКСИРУЮЩАЯ РУКОЯТКА
62  ГРАВЕРНАЯ ШАЙБА M10
63  ИНДИКАТОР
64  КОЛЬЦО
65  ВИНТ СПЕЦИАЛЬНЫЙ M5 X 10
66  ЦАПФА
67  ВИНТ СПЕЦИАЛЬНЫЙ
68  ЗАЩИТНЫЙ КОЖУХ
69  ПЛАСТМАССОВАЯ ШАЙБА 10.5 X 32 X 1.5
70  КОЖУХ, ЗАДНИЙ
71  КРОНШТЕЙН
72  ВИНТ СПЕЦИАЛЬНЫЙ M5
73  БАРАШКОВЫЙ ВИНТ
74  ЗАЩИТНЫЙ КОЖУХ
76  ЗАЖИМНАЯ ШАЙБА
77  ГАЙКА
78  ШАЙБА M5 X 1.5
79  ВИНТ
80  УПОРНАЯ ШАЙБА M10
81  БЛОК
82  ВАЛ
83  ПРУЖИННАЯ ШАЙБА
84  ВАЛ
85  ПЛАСТИНА
86  НАПРАВЛЯЮЩАЯ ДЛЯ РЕЗКИ ПОД КОСЫМ УГЛОМ
87  ПАНЕЛЬ, ЛЕВ.
88  ШАЙБА 5.2 X 10 X 1
89  ВИНТ M5 X 12
90  ВИНТ СПЕЦИАЛЬНЫЙ M4 X 8
91  ВИНТ M4 X 6
92  ВИНТ M4 X 6
93  УПОР
94  ПЛАСТИНА
95  СЕПАРАТОР
96  НОЖКА
97  ВИНТ M8 X 45
98  НОЖКА
100  ПАНЕЛЬ, ПР.
102  СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ
103  СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ
104  БАРАШКОВАЯ ГАЙКА M10
105  ВИНТ M4 X 16
106  КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ
107  ПАНЕЛЬ, ПЕРЕДНЯЯ
108  КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)
109  КОМПЛЕКТ ПЕРЕКЛЮЧАТЕЛЕЙ 230 В
110  ВЫВОД SA
111  ВЫВОД SA
112  БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ
113  ПРОКЛАДОЧНОЕ КОЛЬЦО
114  ШАЙБА
115  ОПОРНАЯ ПЛИТА
116  ВЫКЛЮЧАТЕЛЬ
117  УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ
118  ПЕЧАТНАЯ ПЛАТА В СБОРЕ
119  ВЫВОД SA
120  ВИНТ M6 X 16
121  ШАЙБА M6
122  ВИНТ M5 X 8
123  ШПОНКА
124  КРЫШКА
126  ПЛАСТИНА
127  СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
128  КОЖУХ
129  ОТВЕРСТИЕ ДЛЯ УДАЛЕНИЯ ПЫЛИ
130  ПАНЕЛЬ, ЗАДНЯЯ
131  КЛЕММНАЯ КОЛОДКА
132  ПЛАСТИНА
133  КРЫШКА
134  ТОЛКАТЕЛЬ
135  КОНТРГАЙКА
136  ВИНТ M6 X 8
137  ШАЙБА M12
138  ВАЛ
139  ПРУЖИНА
140  ПЛАСТИНА
141  ПЛАСТИНА
142  ВИНТ M6
143  ЗАМОК ПЛАСТИНЫ
144  ВИНТ M6 X 30
145  ГРАВЕРНАЯ ШАЙБА
146  КОНСИСТЕНТНАЯ СМАЗКА 50 Г
147  НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
148  ВИНТ M5 X 10
157  ЗАЩИТА ШНУРА ПИТАНИЯ
180  СТЕРЖЕНЬ SA
201  ОПРАВКА
202  КЛЮЧ 5 X 5 X 10
203  ВИНТ M5 X 16
205  КРЫШКА КОРПУСА РЕДУКТОРА
206  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
207  ПОДШИПНИК
208  КОЛЬЦО
209  ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
210  ШЕСТЕРНЯ
211  ПОДШИПНИК
212  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
213  КОРПУС РЕДУКТОРА
214  УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
215  ЩЁТКА 230В
216  ЩЁТКОДЕРЖАТЕЛЬ
217  КОЛПАЧОК ЩЁТКИ
218  КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
220  ВИНТ M5 X 35
221  ПОДШИПНИК
222  ЯКОРЬ 220/240 В
223  ОБМОТКА ВОЗБУЖДЕНИЯ 220/240 В
224  ВИНТ СПЕЦИАЛЬНЫЙ
225  АМОРТИЗАТОР
226  ПОДШИПНИК
229  ВИНТ
231  ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ
232  ЭТИКЕТКА
233  ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА
235  ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
250  НАПРАВЛЯЮЩАЯ SA
251  БОЛТ M5 X 12
252  БАРАШКОВЫЙ ВИНТ
255  ПЛАСТИНЧАТАЯ ПРУЖИНА
256  ЛОПАТКА
257  ШТИФТ
260  ЗАМОК ПЛАСТИНЫ
261  НАПРАВЛЯЮЩАЯ ПЛАНКА
270  ВСТАВКА СТОЛА
271  ВИНТ M4 X 8 SELF TAP
273  ВИНТ M4 X 16 SELF TAP
274  КУЛАЧОК
