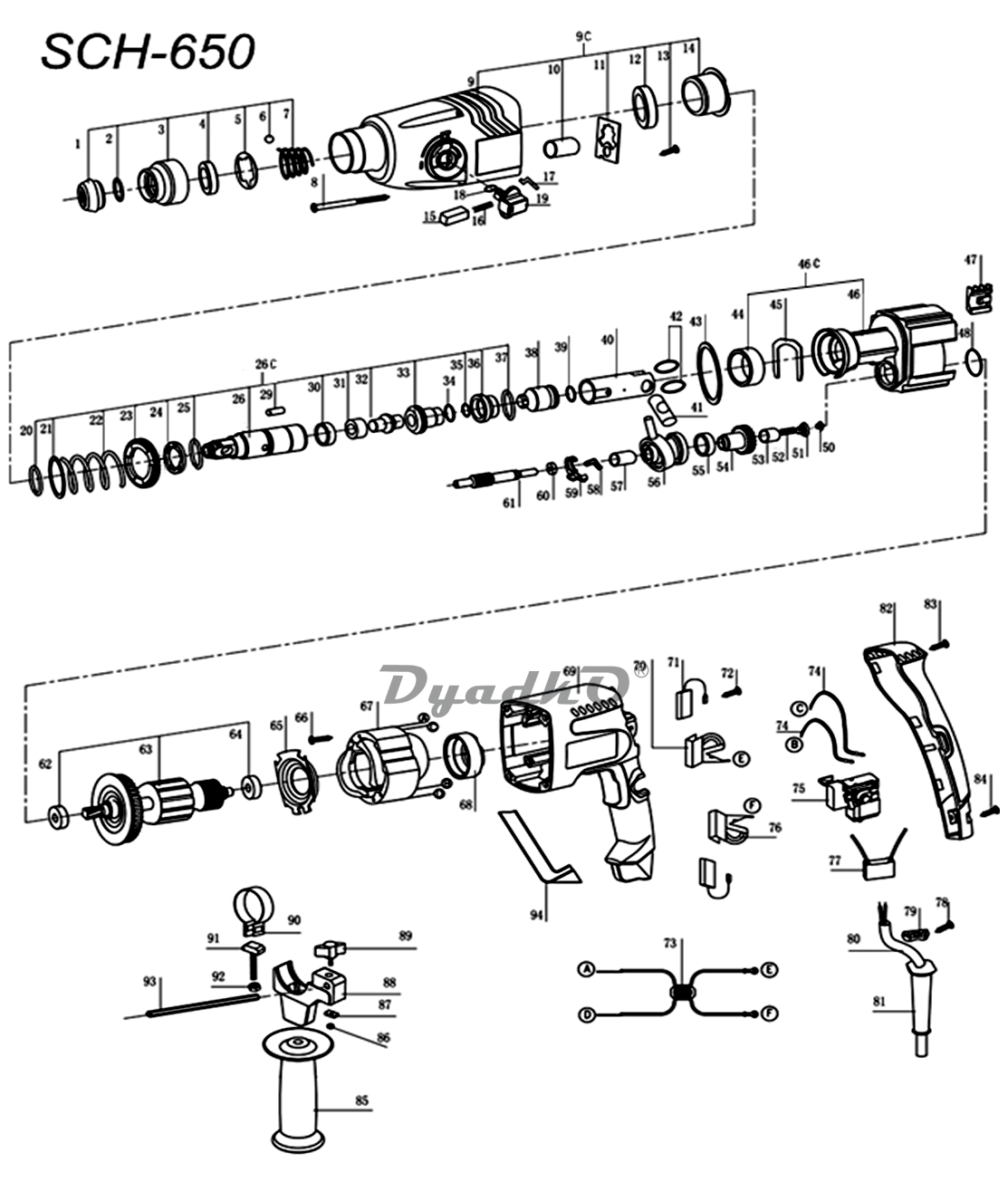

Схема STAYER SCH-650

1 Пыльник ствола
2 Кольцо стопорное
3 Кожух патрона
4 Кольцо фиксирующее
5 Пластина фиксирующая
6 Шарик стальной D7
7 Пружина патрона
8 Cаморез 5х67 Т20
9 Корпус редуктора
9C Корпус редуктора в сборе
10 Подшипник игольчатый НК0709 (11х7х9)
11 Планка стопорная
12 Сальник ствола
13 Саморез 4х16 PH2
14 Подшипник игольчатый в сборе
15 Фиксатор переключателя
16 Пружина фиксатора
17 Штифт фигурный
18 Кольцо резиновое
19 Ручка переключения режимов
20 Кольцо стопорное
21 Шайба
22 Пружина
23 Шестерня ведомая
24 Диск зубчатый
25 Кольцо стопорное
26 Ствол
26C Ствол в сборе
27 Отсутствует
28 Отсутствует
29 Шпонка
30 Уплотнитель ударника
31 Втулка ударника
32 Ударник
33 Опора
34 Демпфер
35 Кольцо ловителя
36 Ловитель
37 Кольцо стопорное
38 Поршень ударный
39 Кольцо уплотнительное D15 h3
40 Поршень
41 Вкладыш
42 Шайба
43 Уплотнитель промщита
44 Втулка промщита
45 Фиксатор промвала
46C Промщит в сборе
47 Вставка
48 Кольцо уплотнительное D23 h2,5
49 Отсутствует
50 Отсутствует
51 Опора пластиковая
52 Пружина промвала
53 Подшипник игольчатый HK0609 (10x6x9)
54 Шестерня промвала
55 Подшипник игольчатый K15 (17x15x17)
56 Шатун
57 Подшипник игольчатый HK0908 (13x9x8)
58 Пружина переключателя
59 Обойма переключателя
60 Подшипник шариковый 699 (20х9х5)
61 Вал зубчатый
62 Подшипник шариковый 609-2RS (24х9х7)
63 Ротор
64 Подшипник шариковый 607-2RS (19х7х6)
65 Защита статора
66 Саморез 4х12 РН2
67 Статор
68 Втулка каучуковая
69 Корпус статора
70 Щеткодержатель
71 Щетка (пара) 8х5х17
72 Саморез 3х10 РН2
73 Катушка индукторная
74 Провод
75 Выключатель FA2-4/2BE-1 4(3)A 250V~ 5E4
76 Пружина щеткодержателя
77 Конденсатор 0,33мкф
78 Саморез 4х19 РН2
79 Прижим шнура
80 Шнур сетевой PVC 2x0,75mm² 2m
81 Воротник шнура
82 Крышка задняя
83, 84 Саморез 4x21 T20
85 Ручка дополнительная
86 Гайка М6
87 Вкладыш ручки
88 Держатель упора
89 Винт-барашек
90 Кольцо зажимное
91 Винт специальный
92 Гайка М8
93 Линейка-упор
94 Рукоятка защитная
