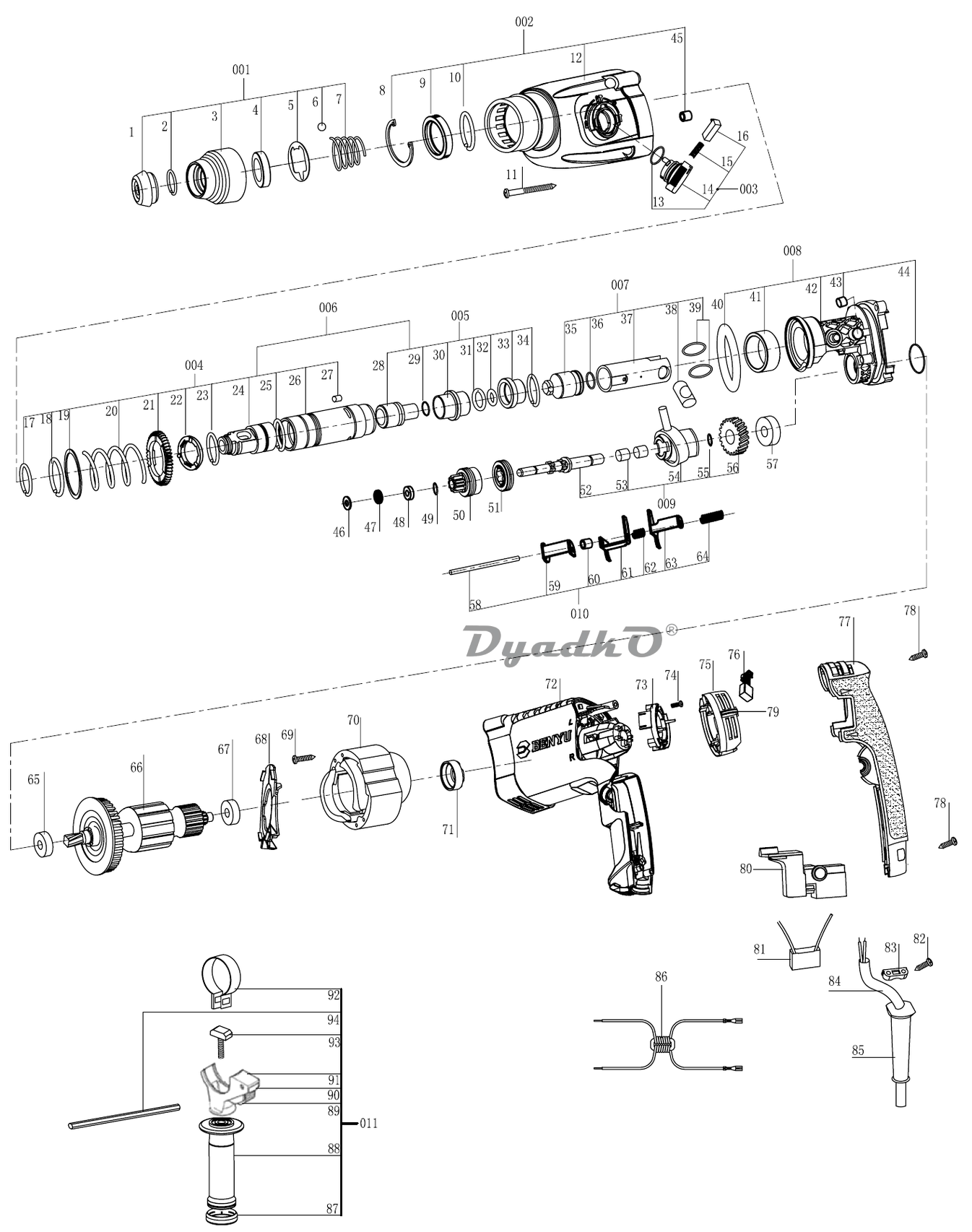

Схема REDVERG RD-RH650

001 Патрон
1 Пыльник
002 Корпус
2 Кольцо
003 Переключатель
3 Колпак
4 Кольцо
5 Пластина
006 Ствол
6 Шарик
007 Боек
7 Пружина
8 Фланец
8 Стопорное кольцо
009 Ударный механизм
9 Сальник
010 Вилка переключения
10 Кольцо
011 Ручка
11 Винт
12 Корпус
13-16 Переключатель
17 Кольцо
18 Кольцо
19 Кольцо
20 Пружина
21 Шестерня
22 Пластина
23 Кольцо
24 Ствол
25 Кольцо
26 Ствол
27 Шпонка
28 Ударный болт
29 Кольцо
30 Втулка
31 Кольцо
32 Кольцо
33 Гильза
34 Кольцо
35 Боек
36 Кольцо
37 Цилиндр
38 Палец
39 Кольцо
40 Кольцо
41 Втулка
42 Фланец
43 Фиксатор
44 Кольцо
45 Подшипник
46 Шайба
47 Кольцо
48 Шайба
49 Кольцо
50 Шестерня
51 Звездочка
52 Вал
53 Подшипник иг
54 Подшипник пьяный
55 Кольцо
56 Шестерня
57 Подшипник
58 Вал
59 Планка
60 Втулка
61 Пластина
62 Пружина
63 Пластина
64 Пружина
65 Подшипник 609
66 Ротор
67 Подшипник 607
68 Диффузор
69 Винт
70 Статор
71 Втулка
72 Корпус статора
73 Щеточный узел
74 Винт
75 Щеткодержатель
76 Щетка
77 Накладка
78 Винт
79 Крышка
80 Выключатель
81 Конденсатор
82 Винт
83 Держатель кабеля
84 Шнур сетевой
85 Кембрик
86 Дроссель
87-93 Ручка в сборе
94 Линейка
