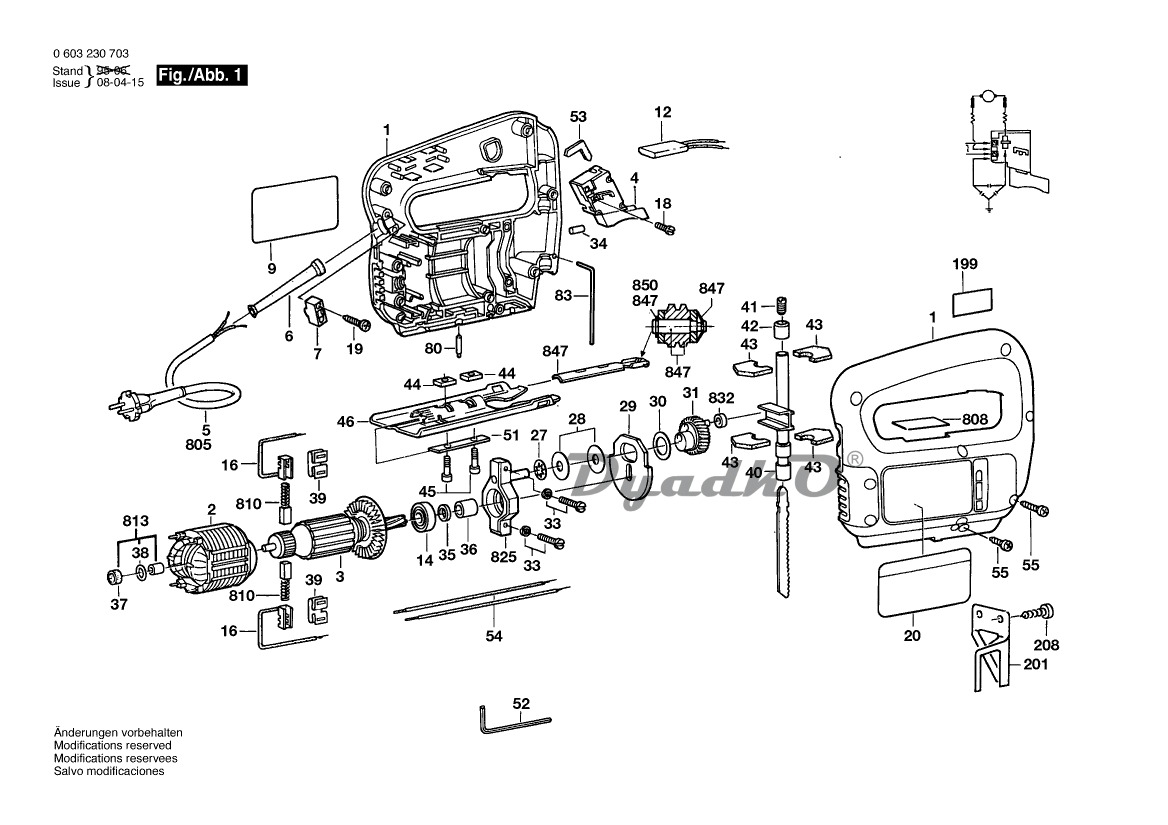

Схема BOSCH PST 54 E (0603230732)

1 Корпус ЗЕЛЕНЫЙ
2 статор 220-240V
3 Ротор 220-240V
3/60 ВЕНТИЛЯТОР
4 ВЫКЛЮЧАТЕЛЬ
5 СЕТЕВОЙ КАБЕЛЬ CH 2,65m 2 x 1,0mm H05 VV-F
6 НАКОНЕЧНИК Ø7 MM
7 Фиксатор кабеля
9 ПРИКЛЕИВАЕМАЯ ТАБЛИЧКА СОЛНЕЧНАЯ СТОРОНА
12 ПОМЕХОПОДАВЛЯЮЩИЙ КОНДЕНС
14 Шарикоподшипники 9x24x7
16 Щёточный держатель
18 Винт с цилиндр.головкой M3x6,5-4.8
19 ВИНТ С ГОЛОВКОЙ TORX 4x16
20 ПРИКЛЕИВАЕМАЯ ТАБЛИЧКА ТЕНЕВАЯ СТОРОНА
26 ЗАПЧАСТЬ
27 ПРУЖИННАЯ ШАЙБА
28 Регулировочное кольцо 0,5 MM
28 Регулировочное кольцо 0,2 MM
29 ПРОТИВОВЕС
30 Регулировочное кольцо Ø 18,3 MM
31 ЭКСЦЕНТРИКОВАЯ ШЕСТЕРНЯ Z=39
32 ИГОЛЬЧАТЫЙ ПОДШИПНИК
33 КОМБИНИРОВАННЫЙ ВИНТ DIN7985-M4x18Z1-4.8
34 Штифт зубчатого колеса
35 ОПОРНАЯ ШАЙБА
36 НАПРАВЛЯЮЩАЯ ГИЛЬЗА
37 ФЕТРОВОЕ КОЛЬЦО
38 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 8,0x2,5 MM
39 УДЕРЖИВАЮЩАЯ ПРУЖИНА
40 Ходовая штанга
41 ЗАЖИМНОЙ ВИНТ
42 Втулка скольжения
43 ФЕТРОВАЯ СМАЗОЧНАЯ ПОДУШК
44 ПЛИТА КРЕПЕЖНАЯ
45 Винт с внутр.шестигран. DIN 912-M4x16-8.8
46 ОПОРНАЯ ПЛИТА
51 Планка профильная
52 Шестигранный ключ DIN 911, SW3
53 ДЕМПФИРУЮЩАЯ ПЛИТА
54 ЭЛЕКТРОКАБЕЛЬ L=249 MM СИНИЙ
55 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-ST3,9x19-C-H
56 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-ST3,9x13-C-H
57 Пружина сжатия
58 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ L=213 MM СИНИЙ
80 Фиксирующий штифт
82 КОМПЛЕКТ РОЛИКОВ
83 ПРЕДОХРАНИТЕЛЬНЫЙ ШТИФТ
808 Этикетка типа 26x52 MM
810 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
813 Втулка скольжения
814 Шарикоподшипники 9x24x7
825 Подшипниковый мост
832 ИГОЛЬЧАТЫЙ ПОДШИПНИК
833 КОМБИНИРОВАННЫЙ ВИНТ DIN7985-M4x18Z1-4.8
847 КРЕПЕЖНАЯ СКОБА
850 ПРЕДОХРАНИТЕЛЬНАЯ ШАЙБА DIN 6799-3,2
