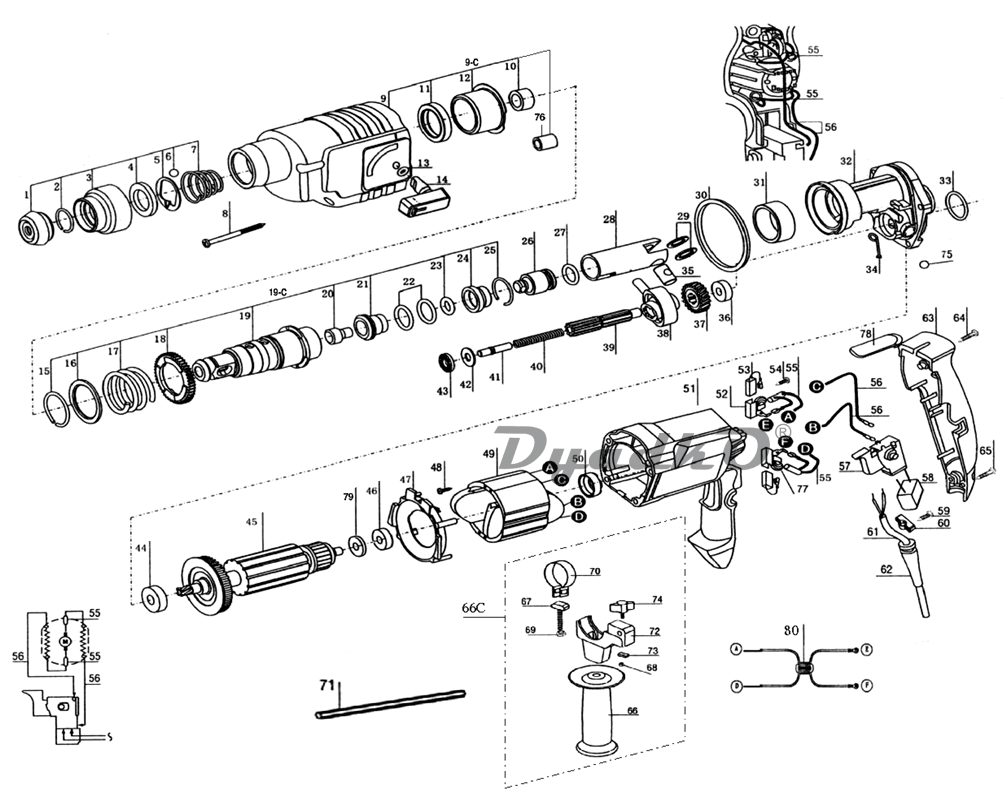

Схема URAGAN MHR-500 E

1 Пыльник ствола
2 Кольцо стопорное
3 Кожух патрона
4 Кольцо фиксирующее
5 Пластина фиксирующая
6 Шарик стальной D7
7 Пружина патрона
8 Cаморез 5х61 Т20
9 Корпус редуктора
9C Корпус редуктора в сборе
10 Подшипник игольчатый HK3012 (37x30x12)
11 Сальник D37 D28 h7
12 Корпус подшипника
13 Кольцо резиновое (5,5х11х2,5)
14 Ручка переключения режимов
15 Кольцо стопорное
16 Шайба
17 Пружина
18 Шестерня ведомая
19 Ствол
19С Ствол в сборе
20 Ударник
21 Опора
22 Кольцо уплотнительное D18 h3
23 Кольцо ловителя
24 Ловитель
25 Кольцо стопорное
26 Поршень ударный
27 Кольцо уплотнительное D14 h3
28 Поршень
29 Шайба
30 Уплотнитель корпуса
31 Втулка
32 Промщит
33 Кольцо уплотнительное D23 h2,5
34 Пружина переключателя
35 Вкладыш
36 Подшипник шариковый 608-2RS (22х8х7)
37 Шестерня
38 Подшипник качения
39 Вал зубчатый
40 Пружина промвала
41 Ось промвала
42 Шайба подшипника специальная
43 Подшипник аксиальный AXK0614 (14х6х2 )
44 Подшипник шариковый 609-2RS (24х9х7)
45 Ротор
46 Подшипник шариковый 607-2RS (19х7х6)
47 Защита статора
48 Саморез 4х12 РН2
49 Статор
50 Втулка каучуковая
51 Корпус статора
52 Щеткодержатель
53 Щетка угольная
54 Саморез 3х10 РН1
55 Провод
56 Провод
57 Выключатель FA2-6/2B10 6(6)A250V~ 5E4 2085
58 Конденсатор 0,33 мкф
59 Саморез 4х18 PH2
60 Прижим шнура
61 Шнур сетевой \"URAGAN\" Rubber 2x0,75mm² 2m
62 Воротник шнура
63 Крышка задняя
64 Саморез 4х22 T20
65 Саморез 4x19 T20
66 Ручка дополнительная
66C Ручка дополнительная в сборе
67 Винт специальный
68 Гайка М6
69 Гайка М8
70 Кольцо зажимное
71 Линейка - упор
72 Держатель упора
73 Вкладыш ручки
74 Винт - барашек
75 Шарик стальной D5
76 Подшипник игольчатый HK0608 (10x06x08)
77 Пружина щеткодержателя
78 Вставка пластиковая
79 Кольцо пылеотбивное
80 Катушка индукторная
б/н Ротор без крыльчатки
б/н Крыльчатка ротора
