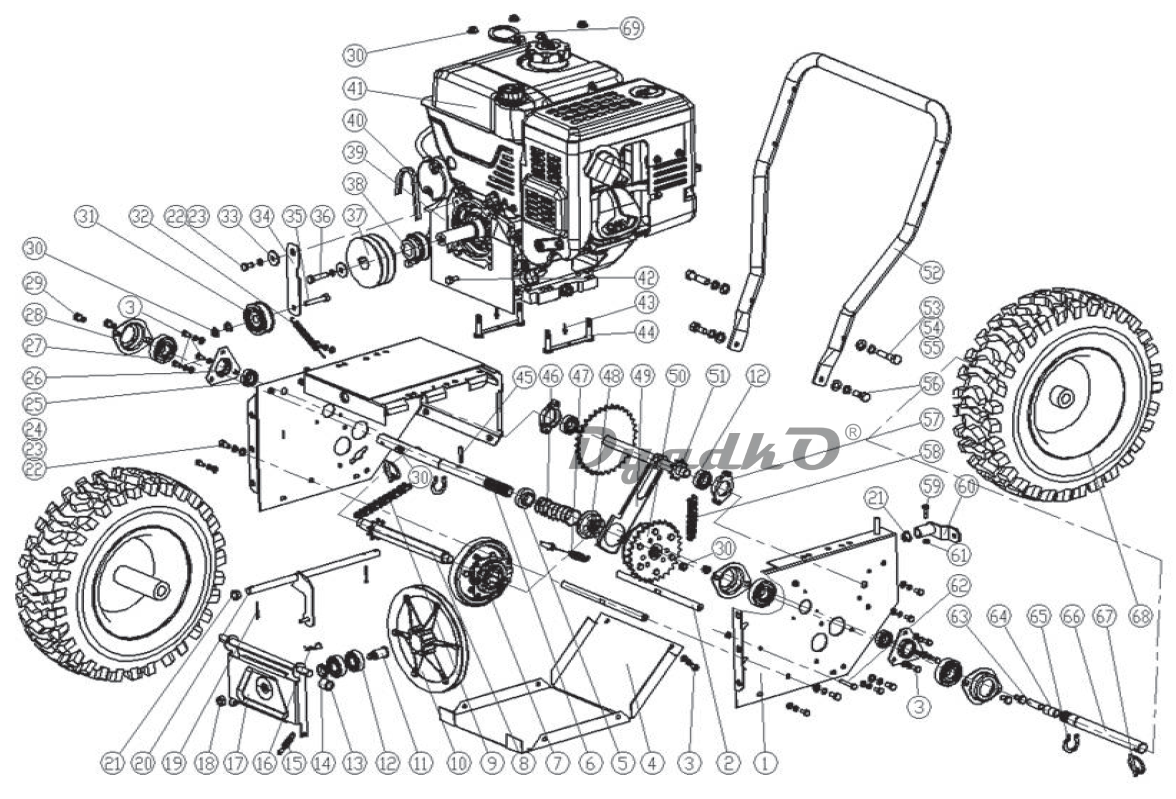

Схема PATRIOT PRO 1401 ED (426108455) 2016 Элементы привода (трансмиссия)

1 Корпус КПП
2 Распорка корпуса КПП
3 Болт М6х12
4 Крышка корпуса КПП нижняя
5 Втулка
6 Полуось главная
7 Диск сцепления в сборе
7а Фрикционное кольцо 135х107х15
8 Вал шестигранный
9 Цепь
10-18 Барабан сцепления в сборе с основанием
10-13 Барабан сцепления в сборе с подшипниками
10 Диск фрикционный/Барабан сцепления
11 Вал привода барабана сцепления
12 Подшипник 6003-2RZ
13 Шайба подшипника
14 Втулка
15 Пружина 6
16 Шпилька
17 Кронштейн барабана сцепления
18 Гайка М10
19 Шплинт 2,5х25
20 Вилка переключения
21 Втулка пластиковая
22 Болт М8х16
23 Гровер 8
24 Шайба 8
25 Подшипник 6002-2RZ
26 Крышка подшипника треугольная
27 Подшипник 6205-2RZ
28 Крышка подшипника
29 Болт М8х16
30 Гайка М8
31 Ролик натяжной малый
32 Пружина
33 Шайба натяжного ролика
34 Пластина натяжного ролика
35 Болт М8х45
36 Болт М8х35
37 Шкив малый
38 Шкив главный
39 Кожух приводного ремня
40 Ремень привода хода
41 Двигатель в сборе
42 Болт М8х10
43 Заклепка 4х10
44 Крепление двигателя
45 Шплинт
46 Пружина дифференциала
47 Трос сцепления
48 Вспомогательная часть сцепления
49 Вилка сцепления
50 Дифференциал
51 Переходный вал в сборе
52 Нижняя часть рукоятки управления/основание рукояток управления
53 Болт М10х45
54 Гровер 10
55 Шайба 10
56 Болт М10х25
57 Крышка подшипника
58 Цепь
59 Болт М6х30
60 Кронштейн переключения скорости(КПП)
61 Гайка М10
62 Болт М6х35
63 Стержень
64 Втулка
65 Стопорное кольцо вала 25
66 Полуось второстепенная
67 Шпилька колесная 8х50
68 Колесо 16X6.5-8
69 Крепление
