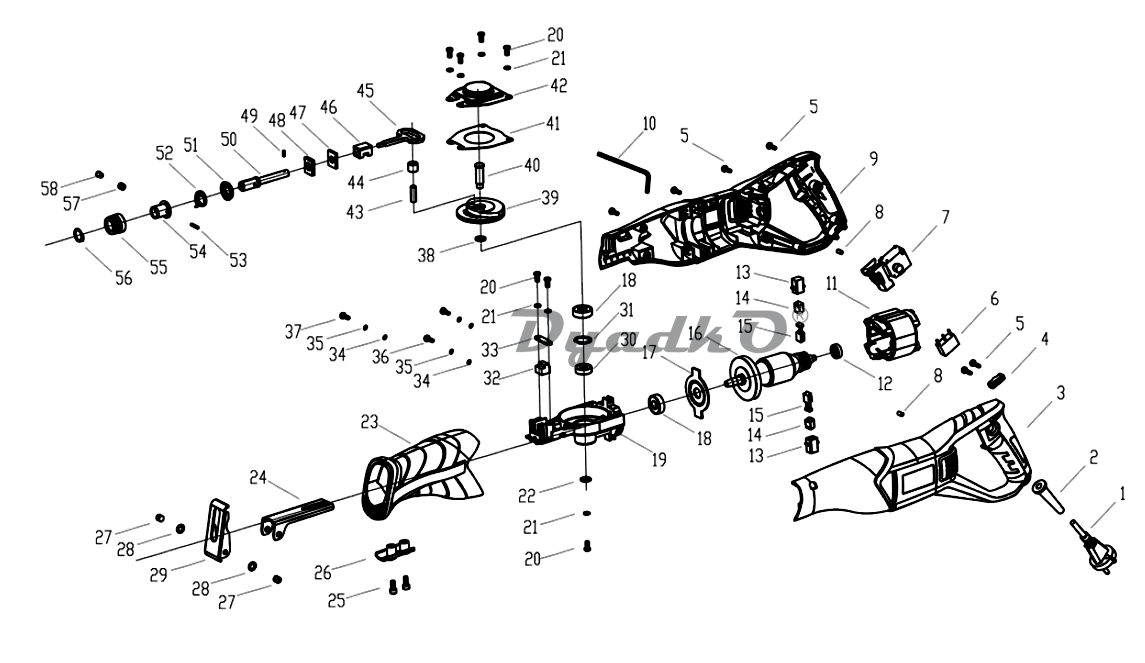

Схема КАЛИБР ЭСП-800 ЭСП-800 (XC)

1 Кабель питания 2×0,75мм² с вилкой
2 Бандаж кабеля резиновый
3 Корпус левая часть
4 Прижим кабеля
5 Винт ST4×16
6 Конденсатор фильтра р/помех 0,22мкФ
7 Выключатель FA2-4/1BEK-6 (без реверса)
8 Вкладыш резиновый
9 Корпус правая часть
10 Ключ шестигранный
11 Статор
12 Подшипник 607
13 Щёткодержатель
14 Вставка щёткодержателя
15 Щётка №131
16 Якорь
17 Крышка подшипника
18 Подшипник 6000
19 Корпус редуктора
20 Винт M5×10
21 Шайба пружинная 5
22 Шайба 5
23 Протектор
24 Суппорт
25 Винт M5×12
26 Вставка пластмассовая
27 Винт
28 Шайба
29 Упор суппорта
30 Подшипник 608
31 Кольцо стопорное 22 (внутр.)
32 Сальник
33 Прижим сальника
34 Шайба 5
35 Шайба пружинная 5
36 Винт M5×14
37 Винт ST4×25
38 Шайба
39 Шестерня
40 Ось шестерни
41 Крышка промежуточная
42 Крышка редуктора
43 Палец
44 Подшипник НК0608 DW (6×13×8) игольчат.
45 Шток
46 Втулка направляющая
47 Сальник войлочный
48 Обойма сальника
49 Палец
50 Ствол штока
51 Основание пилкодержателя
52 Пружина
53 Палец фиксатора
54 Фиксатор
55 Обойма пилкодержателя
56 Кольцо стопорное 16 (нар.)
57 Пружина
58 Палец пружины
