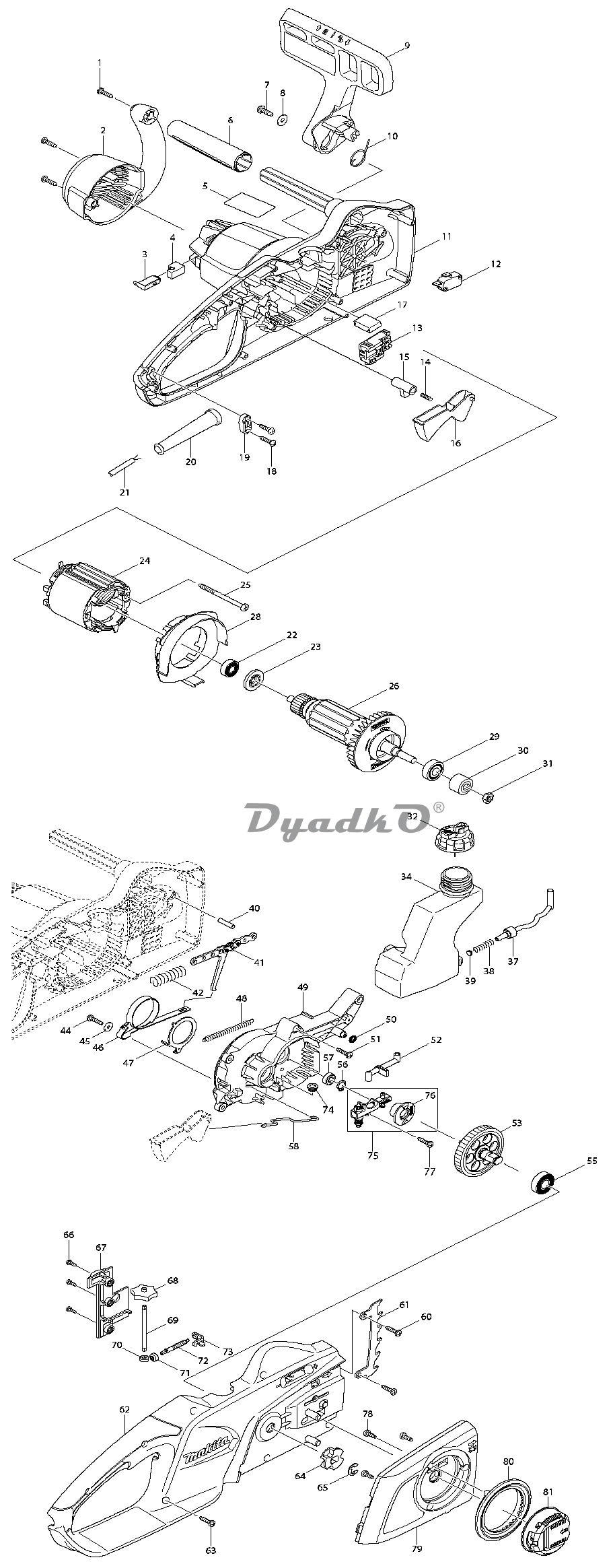

Схема MAKITA UC 3541 A
1
Schraube 4x18
2
Gehäuseabdeckung
3
Kohlebürsten CB-132
4
Gummihülse
5
Typenschild UC3541A
6
Griffabdeckung
7
Blechschraube 5x16
8
Scheibe 5
9
Handschutz
9,1
Hinweisschild
10
Spiralfeder 20
11
Gehäuse-Set inkl. 62
11,1
Hinweisschild
12
Schalter SD-006-BB2AA-AA
13
Schalter TCG31B
14
Druckfeder 4
15
Entriegelungsknopf
16
Schalthebel
17
Kondensator
18
Schraube 4x18
19
Kabelklemmplatte
20
Knickschutz 10-90
21
Anschlussleitung
22
Rillenkugellager 608ZZ
23
Isolierscheibe
24
Feld
24,1
Kabelschuh
24,2
Kabelschuh
25
Blechschraube 5x70
26
Anker inkl. 22, 23, 29
28
Feldabdeckung
29
Rillenkugellager 6000LLB
30
Stirnrad 12
31
Sechskantmutter M8
32
Öltankdeckel
34
Öltank
37
Ölschlauch
38
Feder
39
Kappe
40
Stift 5
41
Bremsbandhalter
42
Druckfeder 9
44
Schraube 4x18
45
Unterlagscheibe 4
46
Bremsband
47
Bremsring
48
Zugfeder 5
49
Lagergehäuse
50
O-Ring 6
51
Schraube 4x18
52
Verbinder
53
Stirnrad 43
55
Rillenkugellager 6001LLB
56
Sicherungsring S-10
57
Rillenkugellager 696ZZ
58
Hebel
60
Schraube 4x18
61
Zackenleiste
62
Gehäuse-Set inkl. 11
62,1
Hinweisschild
63
Schraube 4x18
64
Kettenrad
65
Sicherungsscheibe E-8
66
Blechschraube PT 3x10
67
Kettenspannerabdeckung
68
Stellrad 30
69
Welle
70
Kegelrad 14
71
Kegelrad 14
72
Justierschraube
73
Kettenspanner
74
Durchführung
75
Ölpumpe kpl.
76
Schneckenrad
77
Schraube 4x18
78
Schraube 4x12
79
Kettenradschutz
79,1
Hinweisschild
80
Kettenradschutzabdeckung
81
Kettenschnellspanndeckel
82
Hinweisschild
