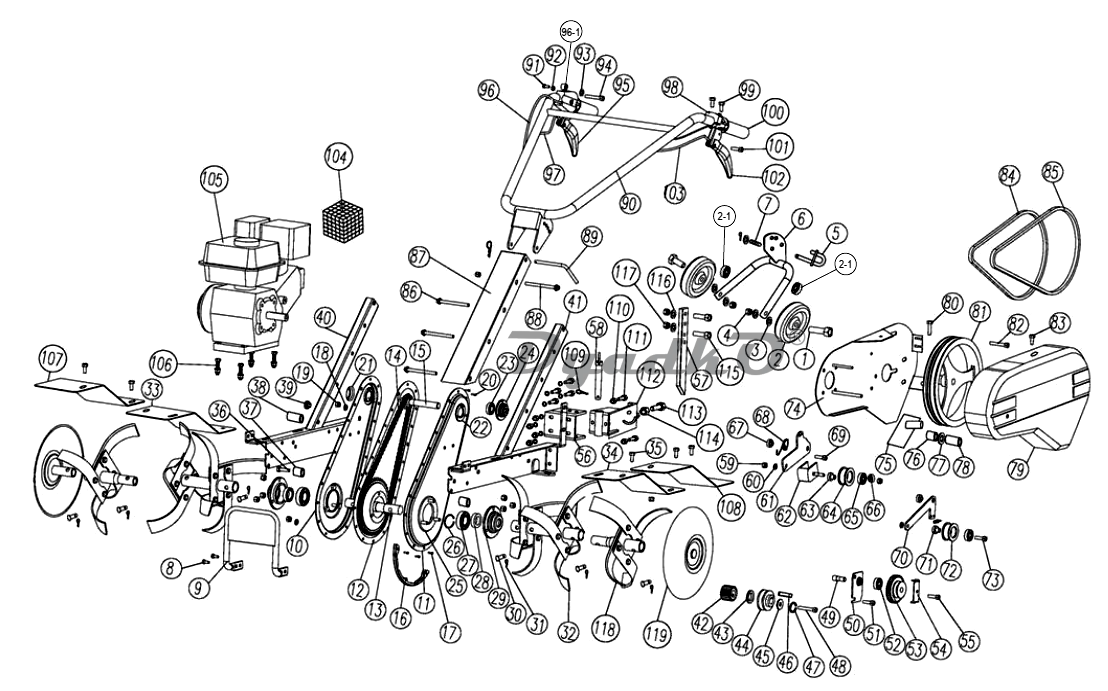

1 |
болт крепления колес |
|
1-7 |
Колесо транспортировочное (2шт.) + крепеж в сборе |
|
2-1 |
Подшипник/втулка транспортировочного колеса |
|
2 |
Транспортировочное колесо |
|
3 |
Шайба М10 |
|
4 |
Гайка М10 |
|
5 |
Крепление регулировки колес |
|
6 |
Опора колес |
|
7 |
Пружина |
|
8 |
болт под шестигранник M8X20 |
|
9 |
Ручка для переноса |
|
10 |
Корпус редуктора (правая часть) |
|
10-29 |
Редуктор в сборе |
|
11 |
Корпус редуктора (левая часть) |
|
12 |
Прокладка редуктора |
|
13 |
Шестерня редуктора большая с валом |
|
14 |
Цепь |
|
15 |
Шестерня редуктора малая с валом |
|
16 |
Пластина (защита редуктора) |
|
17 |
болт под шестигранник M6X16 |
|
18 |
Шайба M6 |
|
19 |
Гайка M6 |
|
20 |
болт под шестигранник M6X14 |
|
21 |
Фланец подшипника редуктора (верхний правый) |
|
22 |
Уплотнение фланца верхнего подшипника редуктора |
|
23 |
Подшипник редуктора верхний |
|
24 |
Фланец подшипника редуктора (верхний левый) |
|
25 |
Уплотнение фланца нижнего подшипника редуктора |
|
26 |
Стопорное кольцо |
|
27 |
Подшипник редуктора нижний |
|
28 |
Сальник редуктора |
|
29 |
Фланец нижнего подшипника редуктора |
|
30,31 |
Фиксатор фрез |
|
32 |
Фреза внутренняя в сборе (левая) |
|
32-1 |
Фреза внутренняя в сборе (правая) |
|
33 |
Крыло защитное внутренее(правое) |
|
34 |
Крыло защитное внутренее(левое) |
|
35 |
болт M8X25 |
|
36 |
болт M8X50 |
|
37 |
Втулка A (короткая) |
|
38 |
Втулка B (длинная) |
|
39 |
заглушка |
|
40 |
Крепление основания руля (правое) |
|
41 |
Крепление основания руля (левое) |
|
42 |
Шестерня малая |
|
43 |
Шайба |
|
44 |
Шкив малый |
|
45 |
Шайба |
|
46 |
Шпонка 4.8X5X20 |
|
47 |
Гровер M8 |
|
48 |
болт M8X25 |
|
49 |
Вал (червяка большого) |
|
50 |
Крепление для (червяка большого) |
|
51 |
болт M8X20 |
|
52 |
Подшипник 6201RS |
|
53 |
Шестерня большая (заднего хода) |
|
54 |
Успокоитель (защита от слета ремня) |
|
55 |
болт M6X12 |
|
56 |
Крепление сцепки |
|
57 |
заглубитель (сошник) |
|
58 |
болт Φ16X114 |
|
59 |
Шайба M8 |
|
60 |
Гайка M8 |
|
61 |
Кронштейн натяжного ролика (передняя скорость) |
|
62 |
Кронштейн ролика |
|
63 |
Втулка |
|
63-66 |
натяжной ролик большой в сборе (передняя скорость) |
|
64 |
натяжной ролик (передняя скорость) |
|
65,71-73 |
натяжной ролик малый в сборе (задняя скорость) |
|
65 |
Подшипник 6202RS |
|
66 |
Втулка |
|
67 |
Втулка |
|
68 |
Пружина натяжения ролика |
|
69 |
болт M8X16 |
|
70 |
Кронштейн натяжного ролика (задняя скорость) |
|
71 |
Втулка |
|
72 |
натяжной ролик (задняя скорость) |
|
73 |
болт M8X30 |
|
74 |
Крышка металлическая |
|
75 |
Кронштейн |
|
76 |
Втулка (удлиненная) |
|
77 |
Шайба |
|
78 |
Втулка (короткая) |
|
79 |
защитный кожух |
|
80 |
болт M6X35 |
|
81 |
Шкив ременной передачи (большой) |
|
82 |
болт M8X70 |
|
83 |
болт M8X10 |
|
84 |
Ремень (задняя скорость) Z 1000Li |
|
85-1 |
Ремень (передняя скорость) MXV4-460 (Тайвань) |
|
85-2 |
Ремень (передняя скорость) XPA 1157 (Германия) |
|
85 |
Ремень (передняя скорость) А1118LI (Китай) |
|
86 |
болт M8X92 |
|
87 |
Основание руля |
|
88 |
болт M8X100 |
|
89 |
болт |
|
90 |
Руль |
|
91 |
Винт M4X10 |
|
92 |
Гайка М4 |
|
93 |
Шайба М6 |
|
94 |
Винт M6X50 |
|
95 |
Ручка привода |
|
96 |
Трос газа |
|
96-1 |
Рычаг газа в сборе |
|
97 |
Трос привода (задней скорости) |
|
98 |
Выключатель двигателя |
|
99 |
болт M6X25 |
|
100 |
Рукоятка резиновая |
|
101 |
болт M6X20 |
|
102 |
Ручка привода |
|
103 |
Трос привода (передней скорости) |
|
104 |
защита глушителя |
|
105 |
Двигатель в сборе |
|
106 |
болт M8X40 |
|
107 |
Крыло защитное внешнее (правое) |
|
108 |
Крыло защитное внешнее (левое) |
|
109 |
Шплинт Φ2.5 |
|
110 |
Гайка M10 |
|
111 |
болт M10X60 |
|
112 |
Сцепка |
|
113 |
болт M12X50 |
|
114 |
Гайка M12 |
|
115 |
болт M12X35 |
|
116 |
Шайба М12 |
|
117 |
Гайка М12 |
|
118-1 |
Фреза внешняя в сборе (правая) |
|
118 |
Фреза внешняя в сборе (левая) |
|
119 |
защита растений (фрез) |
