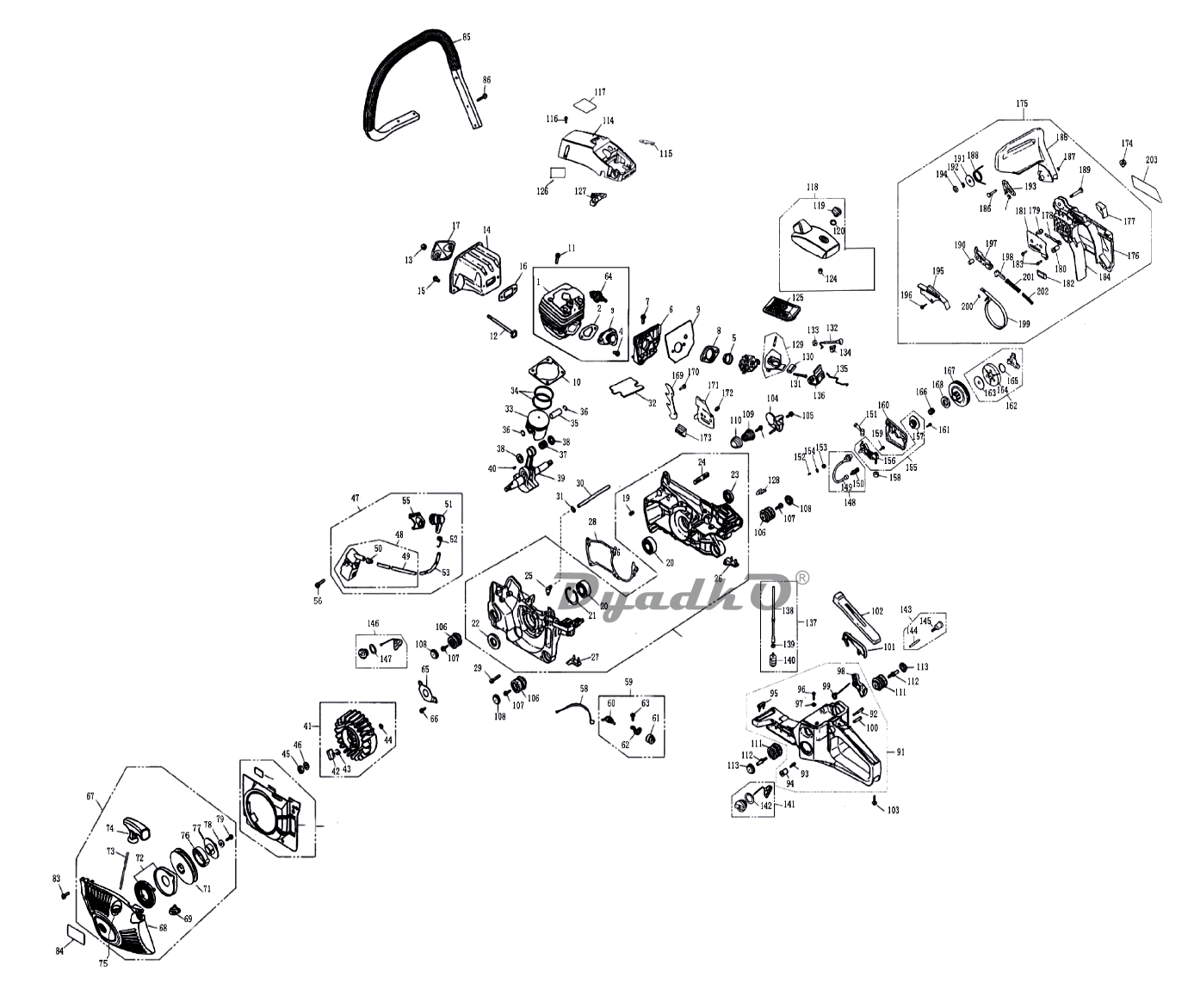

1 |
Цилиндр Ø45 БП с Дв.V=52/58сс |
|
2 |
Прокладка впускного коллектора БП с Дв.V=45/52/58сс |
|
3 |
Коллектор впускной БП с Дв.V=45/52/58сс |
|
4 |
Винт М5х14 |
|
5 |
Кольцо уплотнительное карбюратора (медное) |
|
6 |
Проставка карбюратора БП с Дв.V=45/52/58сс |
|
7 |
Винт М5х14 |
|
8 |
Проставка впускного коллектора БП с Дв.V=45/52/58сс |
|
9 |
Прокладка карбюратора БП с Дв.V=45/52/58сс |
|
10 |
Прокладка цилиндра БП с Дв.V=45/52/58сс |
|
11 |
Винт М5х20 |
|
12 |
Шпилька глушителя ТХ М5*85 БП с Дв.V=45/52/58сс |
|
13 |
Гайка самоконтр. М5 БП- все, кроме БП с Дв.V=62куб.смБП3000/20(VL) |
|
14 |
Глушитель БП с Дв.V=45/52/58сс |
|
15 |
Винт М5х10 |
|
16 |
Прокладка глушителя БП- все, кроме БП с Дв.V=38cc |
|
17 |
Накладка глушителя БП с Дв.V=45/52/58сс |
|
19 |
Направляющая картера Ø6 |
|
20 |
Подшипник 6202/P4/P5/Р63 (15*35*11) |
|
21 |
Кольцо запорное внутреннее Ø35 Дв.V=45/52/58сс |
|
22 |
Сальник 15*35*4,5 БП- все, кроме БП с Дв.V=38куб.смБП1200/16(STS); БП1300/16;1400/16(VL) |
|
23 |
Сальник 15*28*4,5 Дв.V=45/52/58/62сс |
|
24 |
Шпилька М8 |
|
25 |
Штуцер трубки картера Дв.V=45/52/58сс |
|
26 |
Подушка резиновая правая БП с Дв.V=45/52/58сс |
|
27 |
Подушка резиновая левая БП с Дв.V=45/52/58сс |
|
28 |
Прокладка картера Дв.V=45/52/58сс |
|
29 |
Винт М5х35 |
|
30 |
Трубка бензомаслостойкая (черная) БП- все |
|
31 |
Хомут трубки маслопровода |
|
32 |
Прокладка основания карбюратора БП с Дв.V=45/52/58сс |
|
33 |
Поршень Ø45 h=37 БП с Дв.V=58сс |
|
34 |
Комплект колец поршневых Ø45 (2 шт) БП сДв.V=52/58сс |
|
35 |
Палец поршневой Ø11*37 БП с Дв.V=52/58сс |
|
36 |
Кольцо стопорное пальца поршня Ø11 БП сДв.V=45/52/58/62cc |
|
37 |
Подшипник игольчатый 11*15*12 БП сДв.V=45/52/58/62cc |
|
38 |
Шайба шатуна БП с Дв.V=45/52/58/62сс |
|
39 |
Механизм кривошипо-шатунный БП с Дв.V=45/52/58сс |
|
40 |
Шпонка сегментная 3*10 (3*3,7*10) БП сДв.V=38/45/52/58 |
|
41 |
Маховик-вентилятор в сборе БП с Дв.V=45/52/58сс |
|
42 |
Собачка стартера БП с Дв.V=45/52/58сс |
|
43 |
Пружина собачки стартера БП с Дв.V=45/52/58сс |
|
44 |
Кольцо запорное Ø5 |
|
45 |
Гайка М8 |
|
46 |
Шайба пружинная 8 |
|
47 |
Катушка зажигания в сборе БП с Дв.V=45/52/58сс |
|
48 |
Катушка зажигания |
|
49 |
Провод высоковольтный |
|
50 |
Наконечник |
|
51 |
Наконечник свечи |
|
52 |
Пружина |
|
53 |
Защита провода высокого напряжения |
|
55 |
Уплотнение свечи зажигания БП с Дв.V=45/52/58сс |
|
56 |
Саморез ТХ М5*20 |
|
58 |
Провод |
|
59 |
Выключатель зажигания с уплотнением |
|
60 |
Выключатель зажигания БП с Дв.V=45/52/58сс, кромеБП1800/18М и 2600/20М |
|
61 |
Контакт \"масса\" |
|
62 |
Уплотнение выключателя зажигания БП сДв.V=45/52/58сс |
|
63 |
Винт М5х10 |
|
64 |
Свеча зажигания (2-х тактн.двигатели) БМП1100/10(VL);БМП1200/10(VL) БП-все; БК-все; БС-все |
|
65 |
Крышка сальника защитная |
|
66 |
Винт М4х6 |
|
67 |
Стартер в сборе |
|
68 |
Корпус стартера |
|
69 |
Чехол винтов карбюратора (на стартере) БП сДв.V=45/52/58сс |
|
71 |
Втулка барабана |
|
72 |
Барабан стартера |
|
73 |
Пружина спиральная стартера |
|
74 |
Пружина стартера (с корпусом) |
|
75 |
Шнур пусковой |
|
76 |
Рукоятка стартера |
|
77 |
Зажим шнура |
|
78 |
Шайба Ø5 |
|
79 |
Винт М5х20 |
|
83 |
Винт М5х14 |
|
84 |
Этикетка |
|
85 |
Ручка передняя в сборе БП- все, кроме БП с Дв.V=38ccБП1200/16(SPS); БП1300/16;1400/16(VL) |
|
86 |
Винт ST4,8х16 |
|
91 |
Рукоятка - топливный бак Дв.V=45сс БП- VL; SPS;Дв.V=52сс БП- VL; SPS; Дв.V=58сс БП- VL |
|
92 |
Ось курка |
|
93 |
Шток фиксации газа БП- все, кроме БП с Дв.V=38куб.смБП1200/16(SPS); БП1300/16;1400/16(VL) |
|
94 |
Кнопка фиксации газа со штоком БП- все, кроме сДв.V=38cc БП1200/16(SPS); БП1300/16;1400/16(VL) |
|
95 |
Подушка резиновая передняя БП с Дв.V=45/52/58сс |
|
96 |
Винт ST4,2х13 |
|
97 |
Шайба резиновая |
|
98 |
Курок БП- все, кроме БП с Дв.V=38cc БП1200/16(SPS);БП1300/16;1400/16(VL) |
|
99 |
Пружина курка БП-все |
|
100 |
Ось курка D6x30 |
|
101 |
Блокиратор курка БП- все, кроме БП с Дв.V=38ссБП1200/16(SPS); БП1300/16; 1400/16(VL) |
|
102 |
Крышка рукоятки БП с Дв.V=45/52/58сс |
|
103 |
Винт ST4,8х16 |
|
104 |
Ловитель цепи БП с Дв.V=45/52/58сс |
|
105 |
Винт М5х14 |
|
106 |
Амортизатор двигателя БП- все, кроме БП сДв.V=62куб.см БП3000/20(VL) |
|
107 |
Винт ST4,8х16 |
|
108 |
Заглушка амортизатора двигателя Дв.V=45/52/58сс |
|
109 |
Пружина коническая БП с Дв.V=45/52/58сс |
|
110 |
Шайба опорная пружины конической |
|
111 |
Амортизатор двигателя БП- все, кроме БП с Дв.V=62ccБП3000/20(VL) |
|
112 |
Винт ST4,8х16 |
|
113 |
Заглушка амортизатора двигателя |
|
114 |
Крышка пилы верхняя Дв.V=58сс БП2600/18;2500/18(VL) |
|
115 |
Заслонка \"зима-лето\" БП с Дв.V=45/52/58cc -VL; ENJ |
|
116 |
Винт М5х14 |
|
117 |
Этикетка |
|
118 |
Крышка воздушного фильтра Дв.V=58сс БП2600/18(VL) |
|
119 |
Гайка воздушного фильтра |
|
120 |
Прокладка гайки крышки возд.фильтра |
|
121 |
В данной модели эта деталь не применяется |
|
122 |
В данной модели эта деталь не применяется |
|
123 |
В данной модели эта деталь не применяется |
|
124 |
Упор фильтра возд. БП с Дв.V=38/45/52/58cc |
|
125 |
Фильтр воздушный БП с Дв.V=45/52/58сс, кромеБП2500/20(SPS) |
|
126 |
Этикетка |
|
127 |
Чехол винта карб. (верхн.) БП с Дв.V=45/52/58сс |
|
128 |
Проставка рег. винта карбюратора (на картере) БП сДв.V=45/52/58сс |
|
129 |
Проставка воздушного фильтра БП с Дв.V=45/52/58сс |
|
130 |
Вставка резиновая БП с Дв.V=45/52/58сс |
|
131 |
Винт М5х52 |
|
132 |
Ручка возд. заслонки БП с Дв.V=45/52/58сс |
|
133 |
Втулка ручки возд. заслонки БП- все, кроме БП сДв.V=62cc БП3000/20(VL) |
|
134 |
Направляющая тяги возд. заслонки БП с Дв.V=45/52/58cc |
|
135 |
Тяга дроссельной заслонки БП с Дв.V=45/52/58сс |
|
136 |
Уплотнение тяги др. заслонки и топливопровода БП сДв.V=45/52/58сс |
|
137 |
Трубка топливная в сборе |
|
138 |
Трубка бензомаслостойкая (черная) БП- все |
|
139 |
Хомут |
|
140 |
Фильтр топливный БП-все |
|
141 |
Крышка топливного бака БП-все |
|
142 |
Прокладка крышки топливного бака |
|
143 |
Сапун топливного бака БП-все |
|
144 |
Трубка бензомаслостойкая (черная) БП- все |
|
145 |
Уплотнение сапуна топливного бака БП-все |
|
146-148 |
Крышка масляного бака БП-все |
|
149 |
Трубка к масл.насосу БП с Дв.V=45/52/58сс |
|
150 |
Фильтр масляный БП-все |
|
151 |
Соединитель подачи масла БП с Дв.V=45/52/58сс |
|
152 |
Жиклёр масляный БП с Дв.V=45/52/58сс |
|
153 |
Войлок для смазки БП- все |
|
154 |
Обойма войлочной набивки |
|
156 |
Насос масляный БП с Дв.V=45/52/58сс |
|
157 |
Шестерня червячная БП с Дв.V=45/52/58сс |
|
158 |
Втулка крепления масляного насоса |
|
159 |
Винт М4х12 |
|
160 |
Крышка масляного насоса БП с Дв.V=45/52/58сс |
|
161 |
Винт М4х14 |
|
162 |
Диск муфты сцепления в сборе БП с Дв.V=45/52/58сс |
|
163 |
Шайба муфты сцепления Ø8*Ø34*2,5 БП-все, кроме БП сДв.V=62cc БП3000/20(VL) |
|
164 |
Грузики муфты |
|
165 |
Пружина диска муфты сцепления БП - все, кроме БП с Дв.V=62ccБП3000/20(VL) |
|
166 |
Подшипник игольчатый 12*15*14,5 БП с Дв.V=45/52/58cc |
|
167 |
Барабан муфты сцепления БП с Дв.V=45/52/58сс |
|
168 |
Звездочка привода цепи БП- все, кроме БП с Дв.V=38куб.смБП1200/16(SPS); БП1300/16;1400/16(VL) |
|
169 |
Упор зубчатый БП с Дв.V=38/45/52/58сс |
|
170 |
Винт М5х14 |
|
171 |
Пластина направляющая А БП с Дв.V=45/52/58сс |
|
172 |
Винт М4х10 |
|
173 |
Ножка правая |
|
174 |
Гайка |
|
175 |
Тормоз цепи в сборе БП с Дв.V=45/52/58сс, кроме ENJ; DS и VL слитером М |
|
176 |
Тормоз цепи в сборе БП с Дв.V=45/52/58сс, кроме ENJ; DS и VL слитером М |
|
177 |
Подушка тормоза БП с Дв.V=45/52/58cc |
|
178 |
Винт натяжения цепи |
|
178-180 |
Механизм натяжения цепи (3 детали) БП с Дв.V=45/52/58сс |
|
179 |
Палец натяжения цепи |
|
180 |
Шестерня натяжения цепи |
|
181 |
Пластина направляющая В БП с Дв.V=45/52/58сс |
|
182 |
Колодка тормоза БП с Дв.V=45/52/58сс |
|
183 |
Винт ST4,2х9,5 |
|
184 |
Пластина резиновая тормоза БП с Дв.V=45/52/58сс |
|
185 |
Щиток тормоза БП с Дв.V=45/52/58сс, кроме ENJ; DS и VL слитером М |
|
186 |
Ось кулачка |
|
187 |
Заглушка оси щитка тормоза |
|
188 |
Пружина щитка тормоза БП с Дв.V=45/52/58сс |
|
189 |
Ось щитка тормоза БП с Дв.V=45/52/58сс |
|
190 |
Втулка рычага тормоза БП с Дв.V=45/52/58сс |
|
191 |
Шайба |
|
192 |
Кольцо запорное |
|
193 |
Кулачок БП с Дв.V=45/52/58cc |
|
194 |
Прокладка тормоза цепи резиновая БП с Дв.V=45/52/58сс |
|
195 |
Крышка пружины тормоза БП с Дв.V=45/52/58сс |
|
196 |
Винт ST4,2х9,5, ST4,2х13 |
|
197 |
Рычаг тормоза БП с Дв.V=45/52/58сс |
|
198 |
Плечо рычага БП с Дв.V=45/52/58сс |
|
199 |
Лента тормозная БП - все |
|
200 |
Палец |
|
201 |
Пружина тормоза БП- все, кроме БП с Дв.V=62сс БП3000/20(VL) |
|
202 |
Пружина возвратная |
|
203 |
Этикетка |
|
204 |
Карбюратор Дв.V=45/52/58сс, кроме ENJ; DS и VL c литером М |
|
205 |
Картер в сборе (картер+крышка) БП с Дв.V=45/52/58сс |
|
206 |
Крышка ротора-магнето БП с Дв.V=45/52/58сс |
