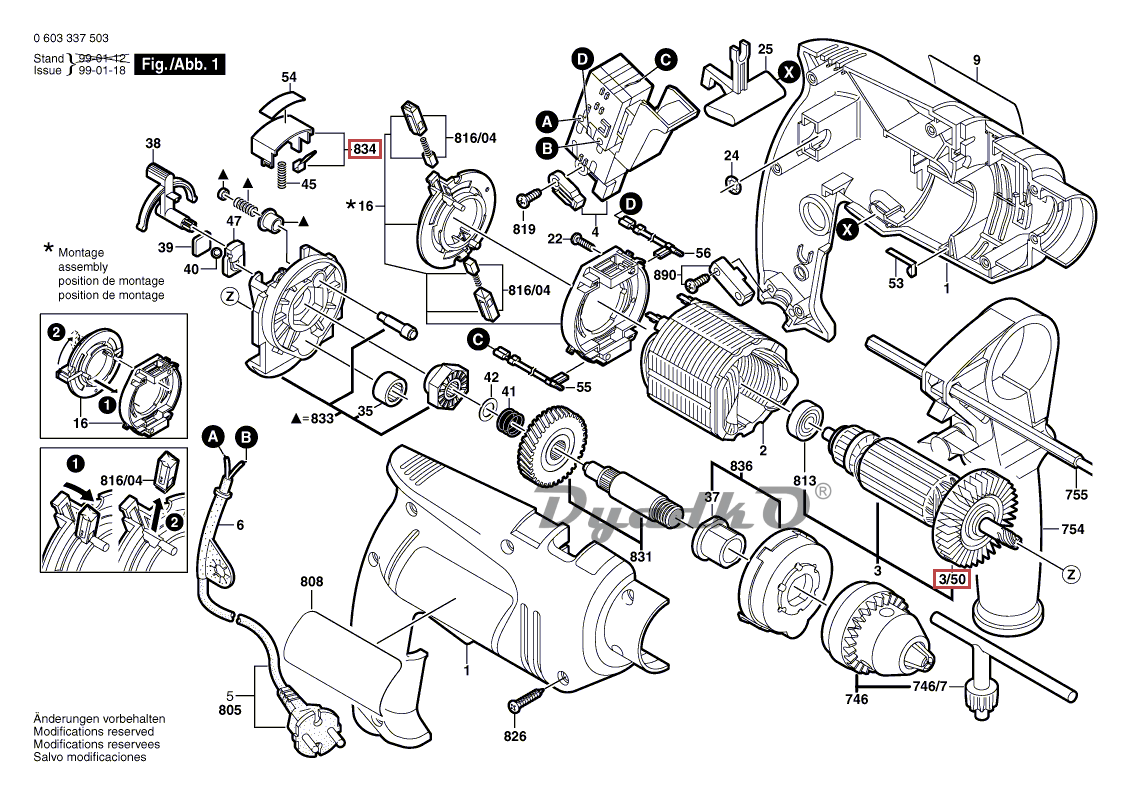

Схема BOSCH PSB 450 RE PSB 450 RE (0603337503)

1 Корпус ЗЕЛЕНЫЙ
2 статор 220-240V
3 Ротор 230-240V
3/50 ВЕНТИЛЯТОР
4 ВЫКЛЮЧАТЕЛЬ
6 НАКОНЕЧНИК Ø6,2-Ø6,9x90 MM
9 Этикетка фирмы
16 Щеточная пластина
22 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-ST2,2x9,5-C-H
24 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 5,0x1,5 MM
25 Кнопка реверса КРАСНЫЙ
35 ИГОЛЬЧАТЫЙ ПОДШИПНИК
37 ПОДШИПНИК МЕТАЛЛОКЕРАМИК
38 ДЕЛИТЕЛЬНЫЙ ДИСК ЧЕРНЫЙ
39 Нажимная пластина
40 ШАРИК DIN 5401-5 G28
41 Пружина сжатия
42 Регулировочное кольцо 0,3 MM
45 Пружина сжатия
47 РАМА
53 КОНТАКТНАЯ СКОБА
54 Этикетка с указаниями КРАСНЫЙ
55 ЭЛЕКТРОПРОВОД С ПОЛИВИНИЛ L=95 MM
56 ЭЛЕКТРОПРОВОД С ПОЛИВИНИЛ L=120 MM СИНИЙ
746 ПАТРОН С КЛЮЧОМ 1/2\"
746/7 КЛЮЧ ДЛЯ СВЕРЛИЛЬНОГО ПАТ SG2
805 СЕТЕВОЙ КАБЕЛЬ EU 2,65m 2 x 1,0mm H05 RN-F
808 Этикетка типа
813 Шарикоподшипники 7x19x6
816/04 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
819 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-ST2,9x13-C-H
826 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-ST3,9x19-C-H
831 сверлильный шпиндель 1/2\"
833 Подшипниковый мост
834 Кнопка стопора ЧЕРНЫЙ
836 КРЫШКА РЕДУКТОРА ЗЕЛЕНЫЙ
890 КРЕПЕЖНЫЙ КОМПЛЕКТ
