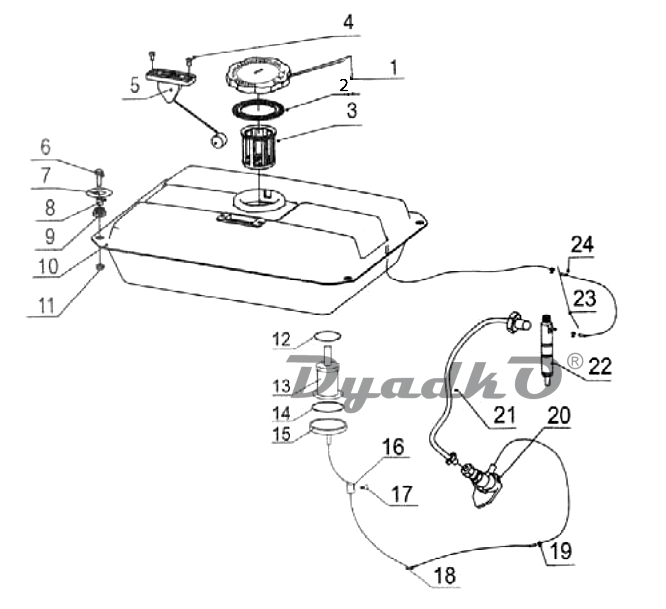

Схема КАЛИБР ДЭГ-5000А (стар.) Топливная система
1
Крышка топливного бака (до 2011)
2
Прокладка крышки топл. бака резиновая
3
Фильтр заливной горловины топливного бака
4
Винт М5х10
5
Указатель уровня топлива
6
Болт М6х25
7
Шайба большая 6
8
Втулка
9
Подушка резиновая
10
Бак топливный
11
Гайка Мб
12+14
Прокладка фильтра топливного (1 и 2)
12
Прокладка фильтра топливного 1
13
Фильтр топливный
14
Прокладка фильтра топливного 2
15
Крышка топливного фильтра
16
Кран топливный
17
Хомут топливной трубки 2 (толстой)
18
Трубка топливная 2 основная (толстая)
19
Муфта соединительная
20
Насос топливный высокого давления
21
Трубка высокого давления (до 2011)
22
Форсунка топливная
23
Хомут топливной трубки 1 (тонкой)
24
Трубка топливная 1 обратная (тонкая)
Трубка высокого давления (с 2011)
Крышка топливного бака (с 2011)
