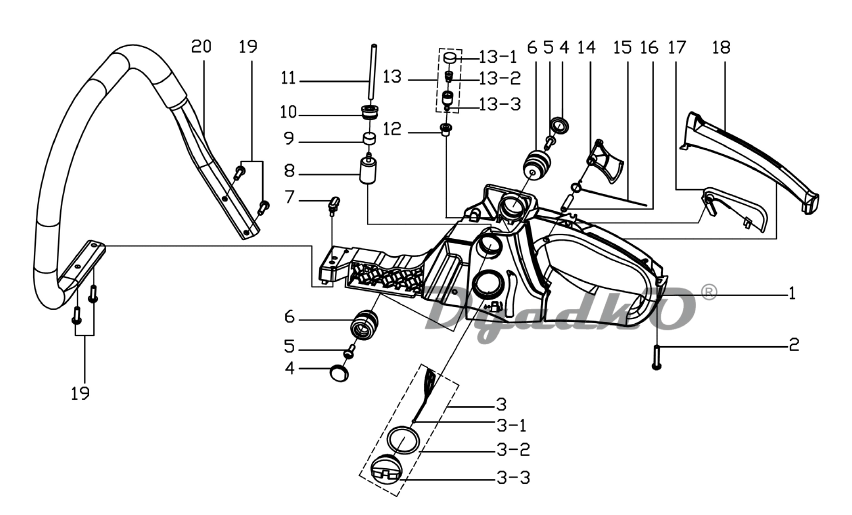

Схема PATRIOT 4518 (221105550) 2014 Ручка + Топливный бак

1 Корпус пилы поз. A01 PT 4518 (2014) (S)
1-19 Корпус пилы (топливный бак) в сборе арт. A 1- А 18 PT 4518 (2014) (S)
2 Винт ST4.2x19 поз. A02 PT 4518 (2014) (S)
3-1 Крепление топливной крышки поз. A03-1 PT 4518 (2014) (S)
3-2 Уплотнительное кольцо поз. A03-2 PT 4518 (2014) (S)
3-3 Крышка топливная поз. A03-3 PT 4518 (2014) (S)
3 Крышка топливная в сборе поз. A03 PT 4518 (2014) (S)
4 Пыльник (заглушка) амортизатора поз. A04 PT 4518 (2014) (S)
5 Винт M5x16 поз. A05 PT 4518 (2014) (S)
6 Амортизатор верхний поз. A06 PT 4518 (2014) (S)
7 Крепеж двухсторонний поз. A07 PT 4518 (2014) (S)
8-9 Фильтр топливный в сборе поз. A08,A09 PT 4518 (2014) (S)
10 Штуцер бензиновый поз. A10 PT 4518 (2014) (S)
11 Шланг топливный поз. A11 PT 4518 (2014) (S)
12 Заглушка обратного клапана поз. A12 PT 4518 (2014) (S)
13 Обратный клапан поз. A13 PT 4518 (2014) (S)
14 Курок газа поз. A14 PT 4518 (2014) (S)
15 Пружина курка газа поз. A15 PT 4518 (2014) (S)
16 Втулка курка газа 6x24 поз. A16 PT 4518 (2014) (S)
17 Блокиратор курка газа поз. A17 PT 4518 (2014) (S)
18 Крышка ручки поз. A18 PT 4518 (2014) (S)
19 Винт ST4.8x16 поз. A19 PT 4518 (2014) (S)
20 Рукоятка пилы поз. A 20 PT 4518 (2014) (S)
