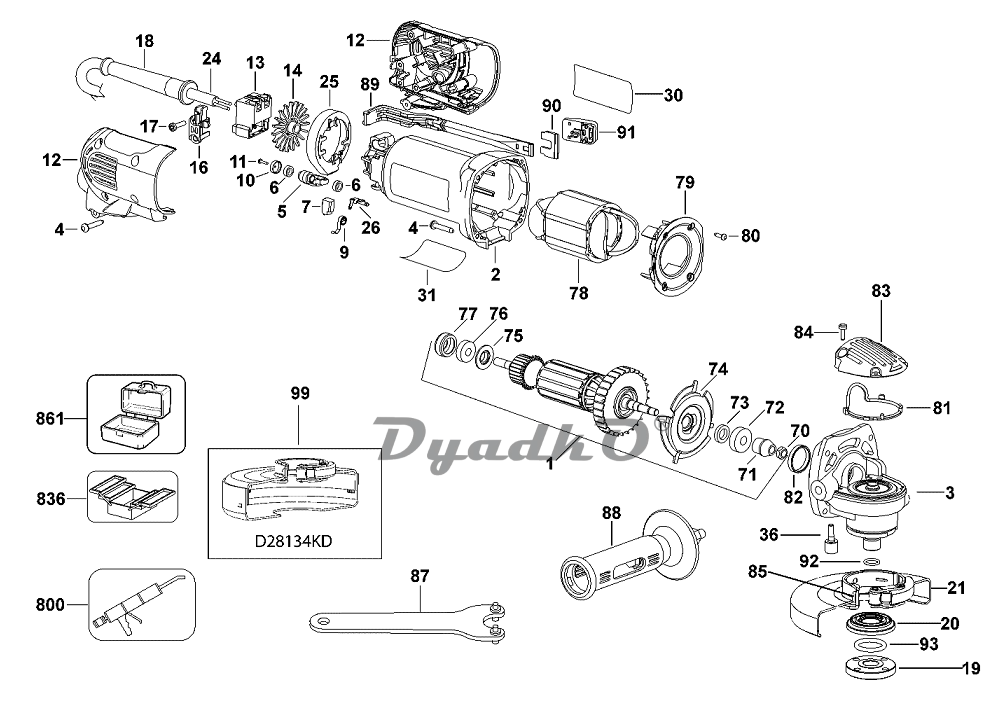

Схема DEWALT D28134 D28134 (Type 4)

1 ЯКОРЬ 230 В  Steel Cut  QS
2 КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
3 КОРПУС РЕДУКТОРА В СБОРЕ
4 ПЛАСТМАССОВЫЙ ВИНТ  M4 x 22 - T15
5 РЫЧАГ
6 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
7 ПАРА ЩЁТОК 230 В  636128-03 x 2  QS
9 ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ
10 КОЛПАЧОК ЩЁТКИ
11 ВИНТ  M1.8 x 8
12 РУЧКА, SA  Cad free  QS
13 ВЫКЛЮЧАТЕЛЬ
14 СЕПАРАТОР
16 ЗАЖИМ ШНУРА ПИТАНИЯ
17 ВИНТ  M3.5 x 16
18 ЗАЩИТА ШНУРА ПИТАНИЯ
19 НАРУЖНЫЙ ФЛАНЕЦ  M14
20 ВНУТРЕННИЙ ФЛАНЕЦ SA  INCL93
21 ОГРАЖДЕНИЕ, В СБОРЕ  125mm - Type 27
24 КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА)  H05RR-F - 4.2m  QS
25 ОТРАЖАТЕЛЬ
26 КЛЕММА
30 ЯРЛЫК ПРОИЗВОДИТЕЛЯ
31 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ  QS  QS
36 ВИНТ
70 ГАЙКА  M6
71 ВЕДУЩАЯ ШЕСТЕРНЯ  9T - Steel cut
72 ПОДШИПНИК  608LLU CW
73 ВОЙЛОЧНОЕ УПЛОТНЕНИЕ
74 ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
75 ШАЙБА
76 ПОДШИПНИК  607 (7 x 19 x 6)
77 ВТУЛКА
78 ОБМОТКА ВОЗБУЖДЕНИЯ 230 В    QS
79 ДЕФЛЕКТОР ВЕНТИЛЯТОРА
80 ВИНТ  M3 x 9 - T10
81 ПРОКЛАДКА
82 ВТУЛКА
83 КРЫШКА КОРПУСА РЕДУКТОРА
84 ВИНТ
85 ВИНТ  M5 X 0.8 X 18
87 ГАЕЧНЫЙ КЛЮЧ
88 БОКОВАЯ РУЧКА    D28134
89 ЗВЕНО РЫЧАГА
90 БЛОКИРОВКА ШИНЫ
91 КНОПКА ПУСК
92 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
93 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
99 ОГРАЖДЕНИЕ, В СБОРЕ  125mm - Type 1  D28134KD
800 КОНСИСТЕНТНАЯ СМАЗКА 50 Г  Rheolube 380G1
800 КОНСИСТЕНТНАЯ СМАЗКА 50 Г  Rheolube 380G1
836 ДРАЙВЕР  T6
861 НАБОР ИНСТРУМЕНТОВ    D28134K
