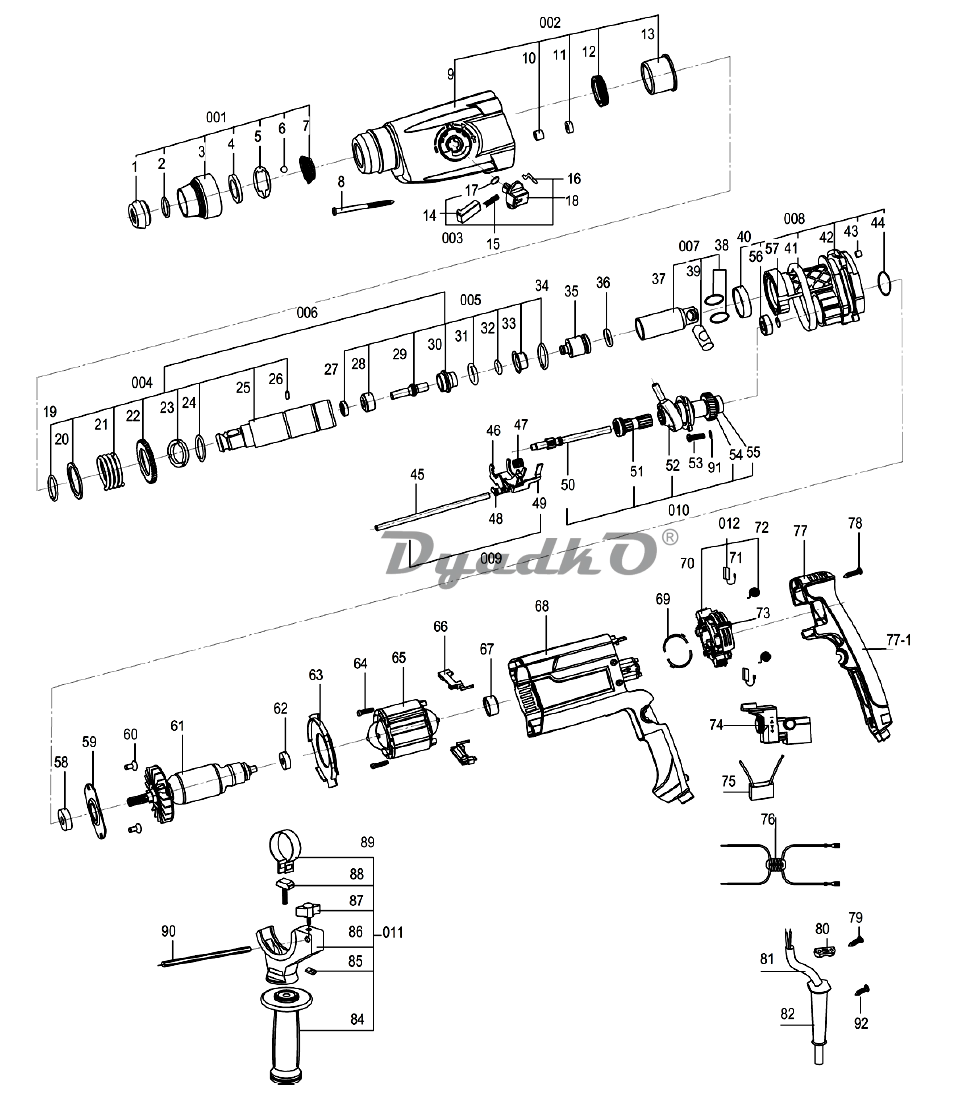

Схема ИНТЕРСКОЛ П-26/800ЭР-2 П-26/800ЭР-2 (68.хххххх)
001
Муфта в сборе Поз. 1…7
1
Колпачок защитный
2
Кольцо пружинное Ø19х2
002
Корпус редуктора в сборе Поз. 9…13
3
Втулка нажимная
003
Переключатель режимов в сборе Поз. 14…18
4
Шайба 21х32х4
004
Ствол в сборе Поз. 19…26
005
Механизм ударный Поз. 27…34
5
Шайба специальная
006
Ствол с ударным механизмом в сборе Поз. 19…34
6
Шарик Ø7,14
007
Поршень в сборе Поз. 37…38
7
Пружина
8
Винт 4.8×35
008
Промщит в сборе Поз. 40…44, 56, 57
009
Механизм переключения в сборе Поз. 45…49
9
Корпус редуктора
10
Подшипник роликовый HK0608 (6х10х8)
010
Подшипник качающийся в сборе Поз. 50…55
011
Ручка боковая в сборе Поз. 84…90
11
Подшипник шариковый 628 (8х24х8)
12
Манжета Ø24.3×35×7
012
Узел щеточный в сборе Поз. 70…73
13
Подшипник игольчатый специальный
14
Кнопка
15
Пружина
16
Поводок переключатель
17
Кольцо резиновое Ø11х2.5
18
Ручка переключателя
19
Кольцо пружинное Ø31х2,6
20
Шайба Ø31х43х2
21
Пружина
22
Колесо зубчатое
23
Втулка кулачковая
24
Кольцо запорное Ø29×1.5
25
Ствол
26
Ролик Ø4х6
27
Манжета Ø8,2х16х5
28
Втулка
29
Проммасса
30
Корпус ловителя бойка
31
Амортизатор
32
Ловитель бойка
33
Крышка ловителя бойка
34
Кольцо стопорное Ø25х2,0
35
Боёк
36
Кольцо уплотнительное
37
Поршень
38
Кольцо ограничительное
39
Палец
40
Подшипник скольжения
41
Кольцо уплотнительное
42
Промщит
43
Сальник Ø7
44
Кольцо уплотнительное
45
Ось
46
Скоба переключателя
47
Пружина
48
Скоба направляющая 2
49
Скоба направляющая 1
50
Вал шлицевой
51
Блок сцепления в сборе
52
Подшипник качающийся
53
Винт М4х10
54
Колесо зубчатое
55
Подшипник шариковый 607 (7х19х6)
56
Подшипник шариковый 627 (7х22х7)
57
Шайба Ø10х1
58
Подшипник шариковый 627 (7х22х7)
59
Крышка подшипника
60
Винт М4х10
61
Якорь с вентилятором Ø35x42
62
Подшипник шариковый 607 (7х19х6)
63
Диафрагма
64
Винт 3,9х16
65
Статор Ø61x42
66
Колодка клеммная
67
Втулка демпфирующая
68
Корпус двигателя
69
Полукольцо-контактор
70
Щеткодержатель
71
Щетка электрическая
72
Пружина спиральная
73
Упор переключателя реверса
74
Выключатель KEDU 071103 EN61058 8(6)A 250V ~5E4
75
Конденсатор TNS-2 0,33mF KX2 40/085/21/C250V
76
Дроссель
77-1
Накладка резиновая
77
Ручка-накладка
78
Винт 4х35
79
Винт 4.2x18
80
Планка фиксации кабеля
81
Шнур питания с вилкой HO7RN-F 2х1мм² L=4м
82
Трубка защитная шнура
84
Ручка
85
Прижим
86
Держатель
87
Винт барашковый М6
88
Винт специальный М8
89
Хомут
90
Ограничитель глубины бурения
91
Шайба пружинная Ø4
92
Винт 4х16
