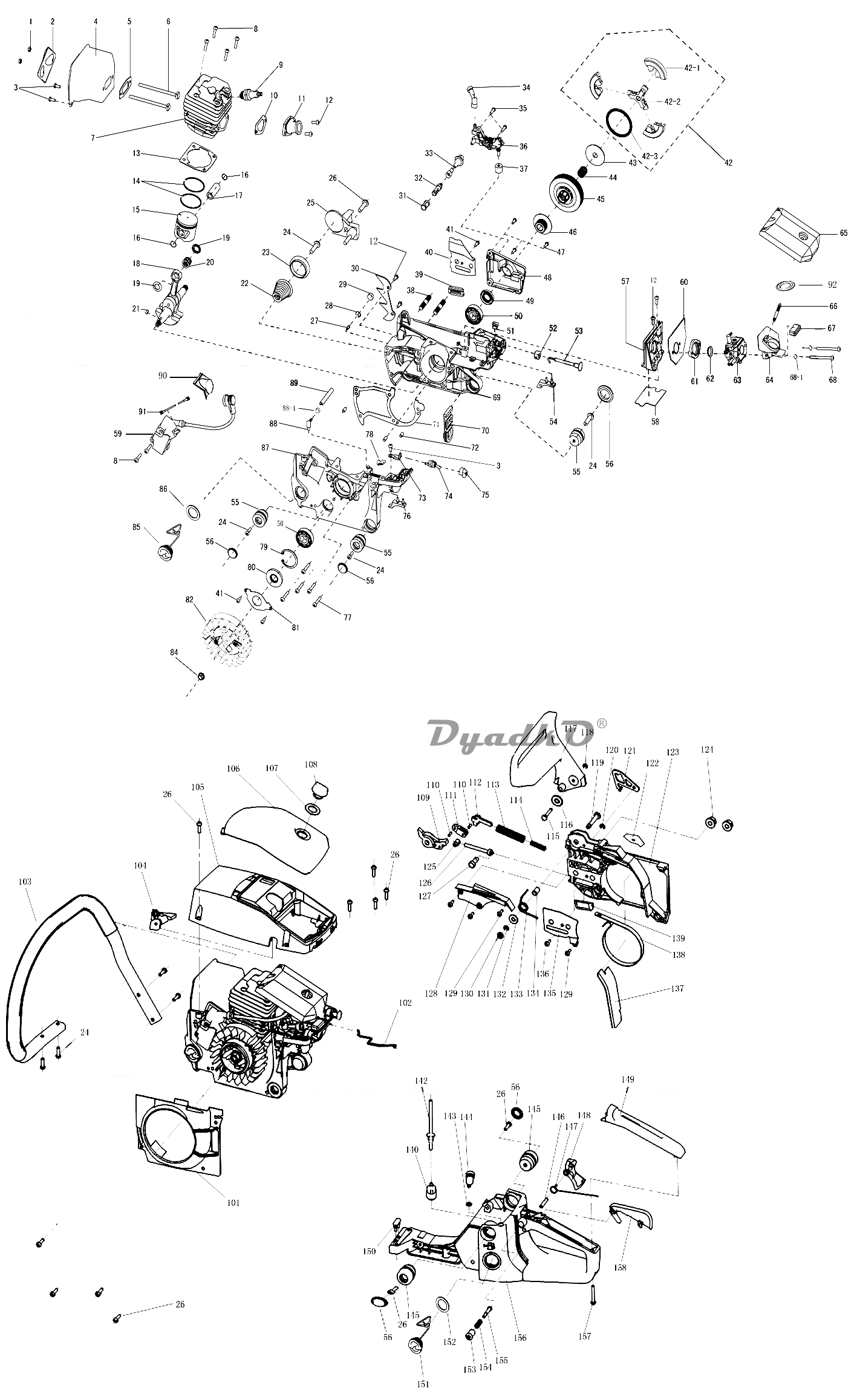

Схема MAXCUT MC 252 Пила в сборе

1 nut
2 silencer cap
3 screw
4 silencer
5 gasket
6 screw
7 Цилиндр
8 screw
9 spark plug
10 Прокладка дамбы
11 Дамба карбюратора
12 screw
13 Прокладка цилиндра
14 Поршневое кольцо
15 Поршень
16 Стопорное кольцо
17 Палец поршня
18 Коленвал в сборе с шатуном
19 Сальник коленвала
20 Подшипник коленвала
21 semicircular key
22 conical spreader spring
23 conical spring base
24 screw
25 chain catcher
26 screw
27 aeration nozzle
28 nozzle circlip
29 nozzle sponge
30 spiked bumper
31~33 oil filter
34 nozzle
35 screw
36 Маслонасос
37 oil pump sponge
38 double-screw bolt
39+139 chain guide
40 clamp
41 screw
42 Сцепление в сборе
42-1 shoe bolck
42-2 retainer
42-3 clutch extension spring
43 clutch washer
44 Подшипник звезды
45 Чашка сцепления
46 Червяк маслонасоса
47 screw
48 oil pump cover
49 seal
50 bearing
51 cushion
52 base
53 Рычаг подсоса
54 anti-vibaration cushion
55 anti-vibaration cushion
56 dust cover
57 intake tube base
58 base gasket
59 Катушка зажигания
60 gasket
61 Прокладка карбюратора
62 ring
63 Карбюратор
64 intake base
65 Воздушный фильтр
66 double-screw bolt
67 washer
68 screw
68-1 washer
69 right crankshaftcase
70 dust shield
71 crankshaftcase gasket
72 pin
73 washer
74 switch
75 base
76 anti-vibaration cushion
77 screw
78 guide sleeve
79 circlip
80 seal
81 oil seal clamp
82 Ротор (маховик)
84 nut
85 oil cap
86 seal
87 left crankshaftcase
88 suction nozzle
88-1 circlip
89 suction tube
90 ignation cap
91 wire
92 air filter washer
101 cooling-air mask
102 rod
103 handle
104 guide sleeve
105 cover
106 Крышка фильтра
107 washer
108 Барашек крышки фильтра
109-124.12 8-139 Тормоз цепи в сборе
109 main pull-rod
110 pin
111 secondary pull-rod
112 brake control rod
113 main spring
114 secondary spring
115 pin
116 gasket
117 front guard
118 circlip
119 pin
120 circlip
121 cam plate
122 anti-vibaration cushion
123 clutch cover
124 nut
125 Болт натяжителя цепи
126 Натяжитель цепи
127 Червяк натяжителя цкпи
128 brake spring cover
129 screw
130 washer
131 circlip
132 washer
133 torsional spring
134 drivepipe
135 clamp
136 screw
137 rubber
138 steel tape
140 fuel filter
142 fuel tube
143 balancer base
144 balancer
145 Аммортизатор
146 pin
147 Пружина курка газа
148 Курок газа
149 Крышка ручки
150 rubber
151 Топливная крышка
152 washer
153 drivepipe
154 spring
155 shaft
156 Топливный бак (корпус пилы, пустой)
157 screw
158 trigger controller
