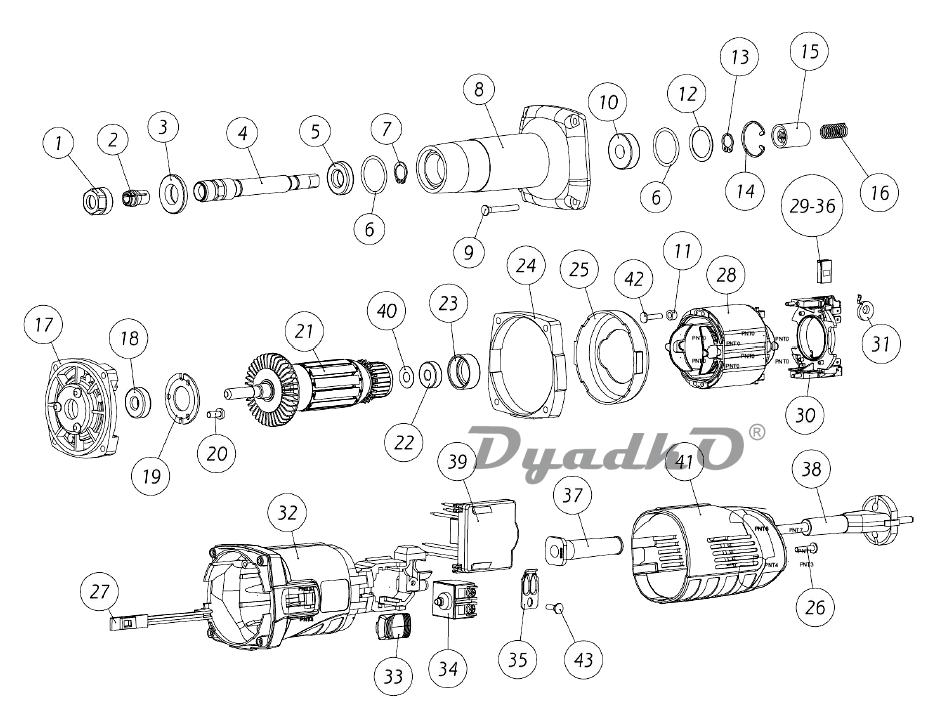

Схема FELISATTI SGF 600 CE

1 Гайка накидная
2А Цанга 6mm
2В Цанга 8mm
3 Кольцо
4 Шпиндель
5 Подшипник 61901-ZZ
6 Кольцо OR 24x2
7 Диск опорный 12x1
8 Корпус редуктора
9 Винт 4x35
10 Подшипник шариковый 6000-ZZ
11 Втулка
12 Шайба 20x26x0,5mm
13 Кольцо стопорное 10x1 DIN-471
14 Диск опорный 26x1 \'2 DIN472
15 Муфта
16 Пружина
17 Промщит
18 Подшипник шариковый 608-2RS
19 Крышка подшипника
20 Винт 4x10TP
21 Якорь с вентилятором в сборе 230V
22 Подшипник шариковый 607-ZZ
23 Втулка резиновая 607
24 Диафрагма
25 Диафрагма
26 Винт 3,5x16 ТР
27 Рычаг выключателя
28 Статор в сборе 230V
29 Щётка электрическая 4,8x10mm
30 Щёткодержатель в сборе 4,8mm
31 Пружина спиральная
32 Корпус Двигателя
33 Кнопка выключателя
34 Выключатель
35 Планка крепления шнура
36 Щётка электрическая самооткл. 4,8x10mm
37 Трубка защитная шнура
38 Шнур питания с вилкой Н05 2x1 mm
39 Регулятор оборотов 230V
40 Шайба 7x16x0,2
41 Крышка корпуса двигателя
42 Винт ТР 3x16 ZN
43 Винт torx TP3,5x14ZNG
АКСЕСУАРЫ
Ключ гаечный 13 mm.
Ключ гаечный 17 mm.
