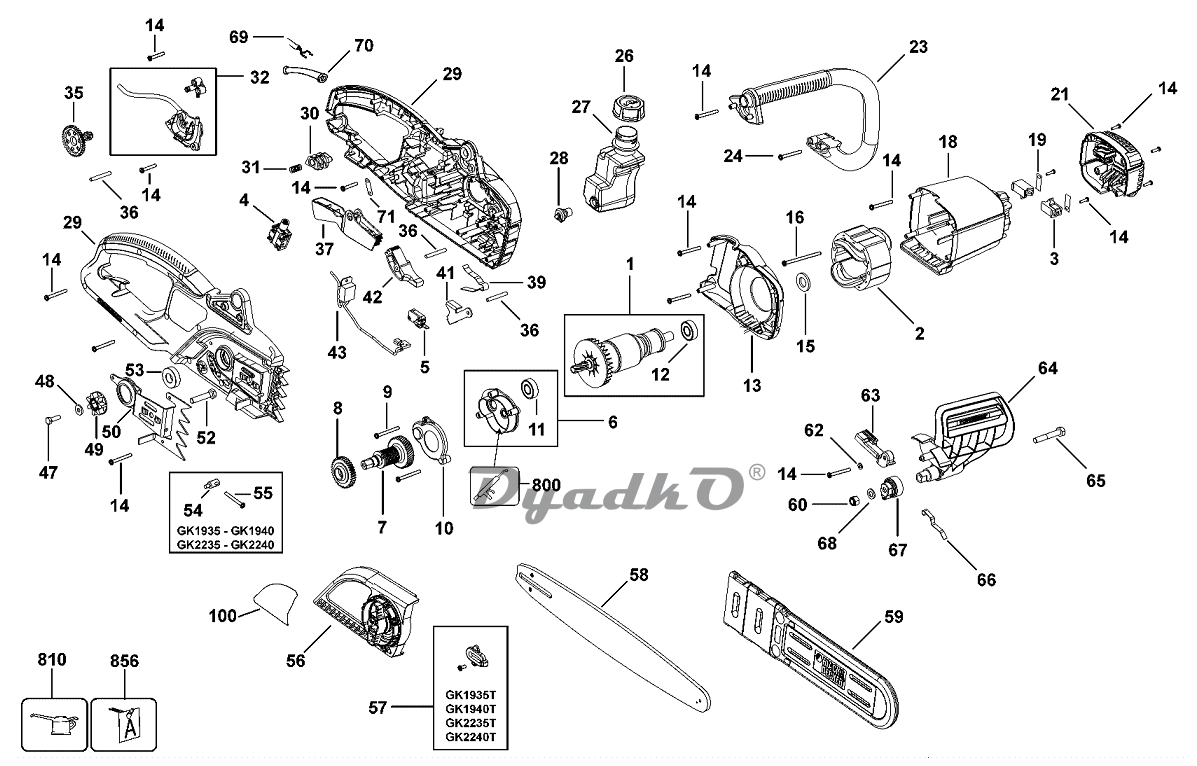

Схема BLACK&DECKER GK 1935 (Type 2)

1 ЯКОРЬ SA
2 ОБМОТКА ВОЗБУЖДЕНИЯ
3 ПАРА ЩЁТОК 230 В SA
4 ВЫКЛЮЧАТЕЛЬ
5 МИКРОВЫКЛЮЧАТЕЛЬ
6 ПЛАСТИНА SA
7 ШЕСТЕРНЯ И ВАЛ
8 ШЕСТЕРНЯ
9 ВИНТ T15 x 23
10 КРЫШКА КОРПУСА РЕДУКТОРА
11 ПОДШИПНИК 6201LLBC3/5C
12 ПОДШИПНИК
13 КОЖУХ ВЕНТИЛЯТОРА
14 ВИНТ No 6 x 19 - Pozi
15 УПОРНАЯ ШАЙБА
16 ВИНТ M4 55 T20
18 КОЖУХ ОБМОТКИ ВОЗБУЖДЕНИЯ
19 ОПОРА
21 ТОРЦЕВАЯ КРЫШКА
23 ПЕТЛЕВАЯ РУЧКА
24 ВИНТ No 6 x 19 - Pozi
26 КОЛПАЧОК
27 РЕЗЕРВУАР
28 РАЗЪЁМ
29 РУЧКА ДЕРЖАТЕЛЬ В СБОРЕ
30 КНОПКА РАЗБЛОКИРОВКИ
31 ПРУЖИНА
32 НАСОС SA
35 ШЕСТЕРНЯ
36 ШТИФТ 40 x 5
37 КУРКОВЫЙ ВЫКЛЮЧАТЕЛЬ
39 ПЛАСТИНЧАТАЯ ПРУЖИНА
41 ТОРМОЗ
42 ЗВЕНО
43 КОНДЕНСАТОР SA
47 БОЛТ M6 x 1.0 LH
48 ПРОМЕЖУТОЧНОЕ КОЛЬЦО 16 x 6.3 x 2
49 ЦЕПНОЕ КОЛЕСО
50 КРЕПЛЕНИЕ
52 БОЛТ M8 x 25
53 ПОДШИПНИК 6002 2RS
54 НАТЯЖНОЙ БЛОК GK1935
55 ВИНТ M4 x 0.7 GK1935
56 КРЫШКА SA GK1935T
56 КРЫШКА SA GK1935
57 НАТЯЖНОЙ БЛОК GK1935T
58 ПИЛЬНАЯ ШИНА 35 CM
59 НОЖНЫ 35cm
60 ГАЙКА M8
62 ШАЙБА
63 ЗВЕНО
64 КОЖУХ
65 БОЛТ M8 x 1.25
66 ПРУЖИНА
67 ПРИВОД
68 ШАЙБА
69 КОМПЛЕКТ ПРОВОДОВ EU QS
70 ЗАЩИТНОЕ УСТРОЙСТВО
71 ЗАЖИМ ШНУРА ПИТАНИЯ
100 ЭТИКЕТКА GK1935
100 ЭТИКЕТКА GK1935T
800 КОНСИСТЕНТНАЯ СМАЗКА 50 Г Rheolube 380G1
810 МАСЛО 500ml
856 ЦЕПЬ 35cm
